卧式圆筒翻盖户外烧烤炉结构

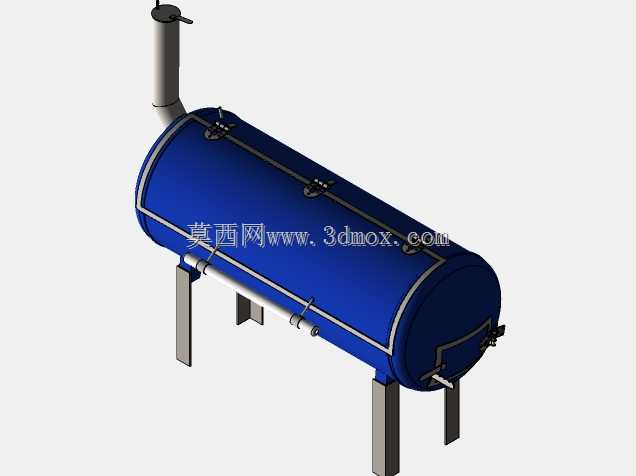

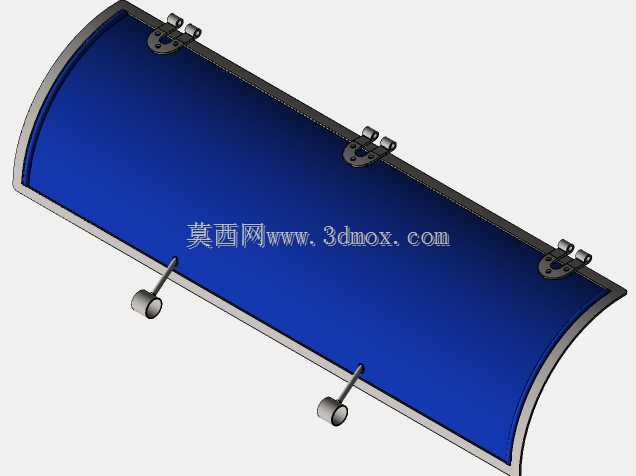

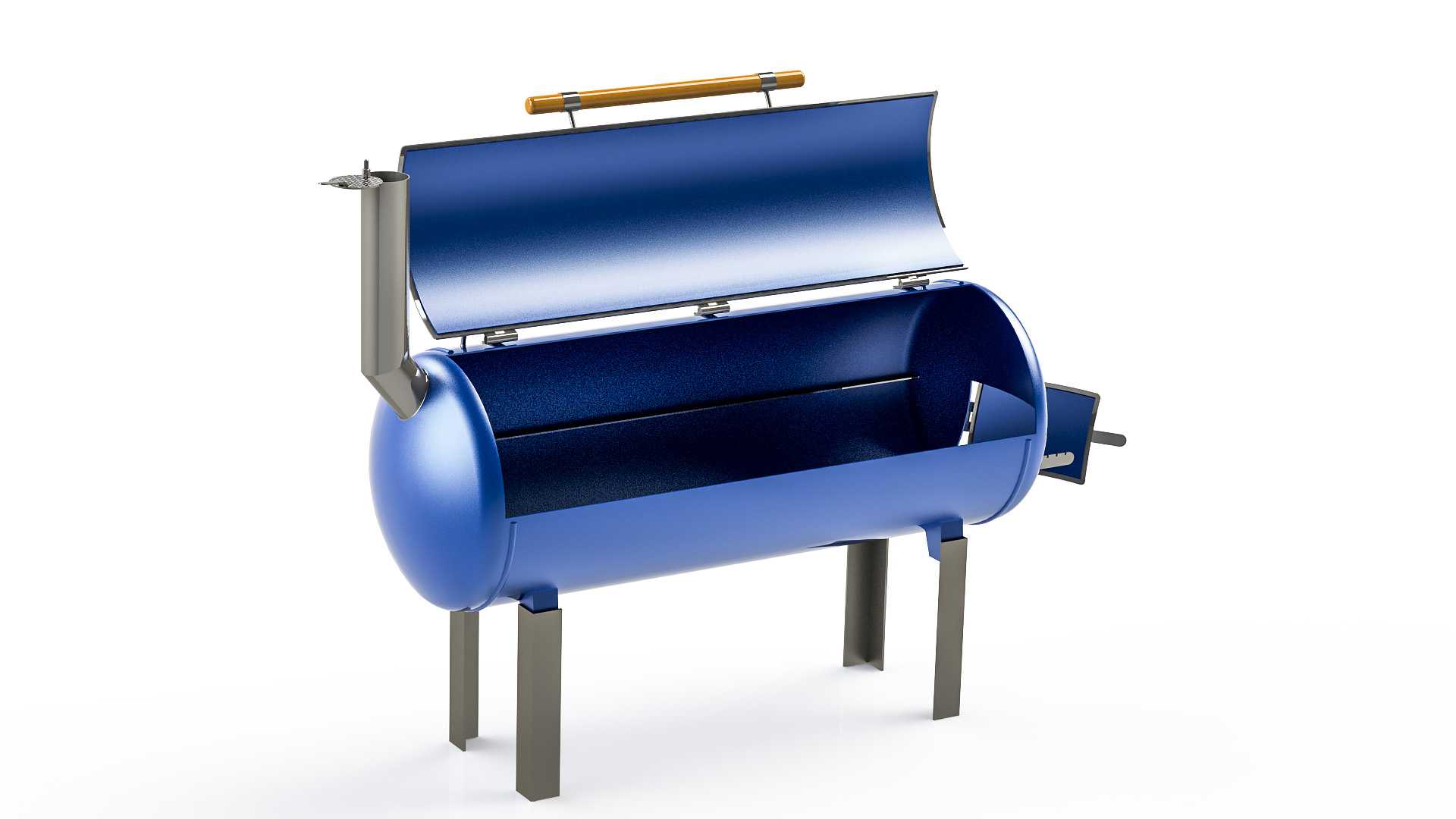

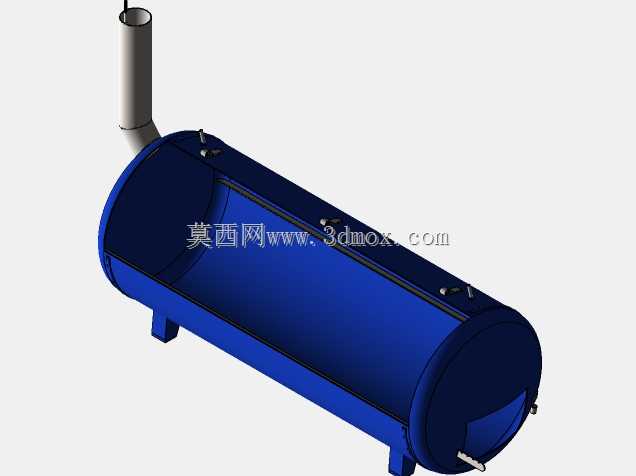

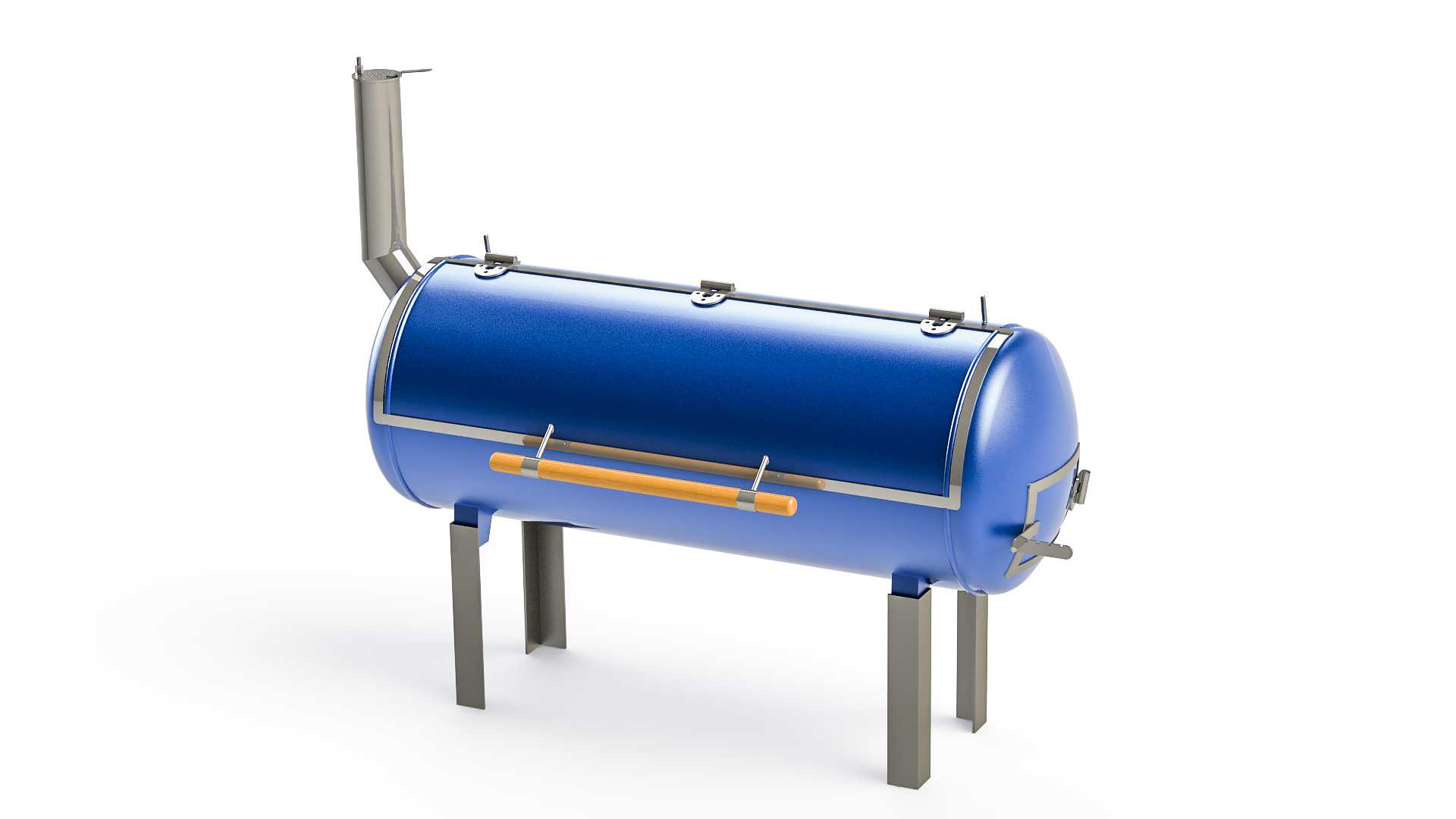

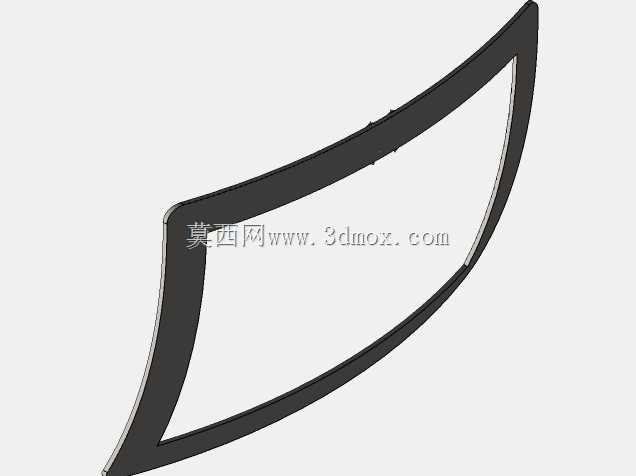

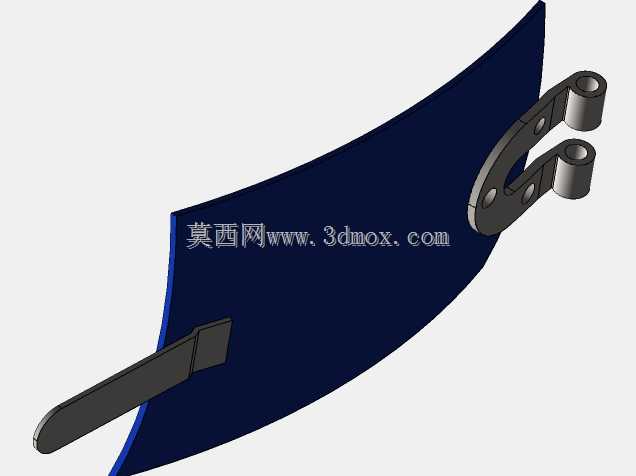

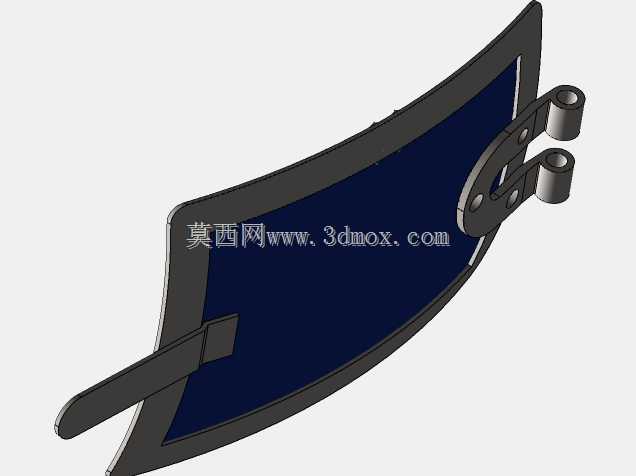

　　该结构以卧式圆筒腔体为核心，整体呈现出由旧储气筒体改造而来的户外烧烤设备形态。圆筒沿轴向水平布置，两端采用封头封闭，内部形成较大的燃烧与蓄热空间，适合木炭或固体燃料在炉腔下部燃烧，食材则置于中部炉排区域完成烤制。圆筒截面的弧形壁面能够对热辐射形成反射，使热量在腔体内更均匀地分布，相比开放式烤架，热量散失更少，受侧向风影响也明显降低。炉盖采用与筒体曲率相匹配的弧形翻盖结构，后侧通过铰链与炉体连接，开启后可绕铰链翻转，闭合时能够覆盖大部分上开口。炉盖顶部设置横向木质握持件，握持件通过金属支座与盖体保持一定距离，既方便开盖操作，也能减少金属盖体高温直接传递。盖体与筒体之间设置限位和贴合结构，关闭后可形成相对封闭的焖烤空间，

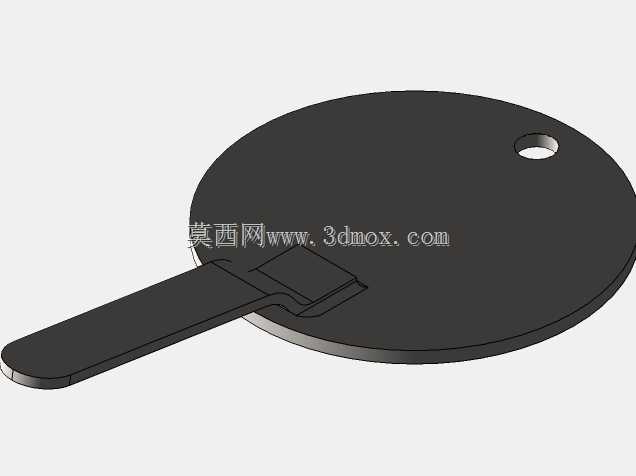

　　用于需要间接加热、慢速烘烤或防风保温的烹饪场景。炉体左端布置竖向烟囱，烟囱从筒体侧上方引出，承担排烟和抽气作用。烟气在筒体内受热上升后，经烟囱排出，烟囱与筒体连接处的过渡段需要保证焊接或装配密封，避免烟气从非预期位置泄漏。烟囱的高度和出口方向影响自然通风能力，在实际使用中可配合炉体端部的进风结构调节燃烧强度。右端设置小型抽拉式风门或加料构件，外露手柄便于在不开启大盖的情况下调整通风量，也可作为观察燃烧状态或补充燃料的辅助位置。炉体内部设有炉排和炭盆承托结构，炉排将燃料区与食材区分层布置，下方预留灰渣容纳空间。炉排杆件之间保留通风间隙，空气从下部或端部进入后穿过燃料层，为燃烧提供氧气；烤制区域的横向支撑件可放置烤网、烤盘或串类食材。

　　该类结构在庭院聚餐、营地烹饪、户外市集、tailgate 活动以及小型餐饮摊点中较为常见，尤其适合需要同时完成直火烧烤和封闭焖烤的场景。支腿部分采用四根独立金属腿，前腿与后腿分别支撑在圆筒下部两侧，使炉体离地并形成稳定操作高度。支腿与筒体之间通过焊接座或连接板固定，连接处需要承受炉体自重、燃料重量以及操作载荷。支腿下端形成落地支撑面，四腿布置应保证在轻微不平整地面上仍具有足够稳定性；若用于频繁转运，可在后续设计中替换为轮组或快拆支腿。外形边界方面，圆筒直径决定炉腔宽度和烤网有效面积，筒体长度决定单次可烤制食材的数量；翻盖开启后，最高点出现在炉盖翻转后的顶部区域，布置场地时需要在上方预留热空气和操作空间。烟囱向上延伸，

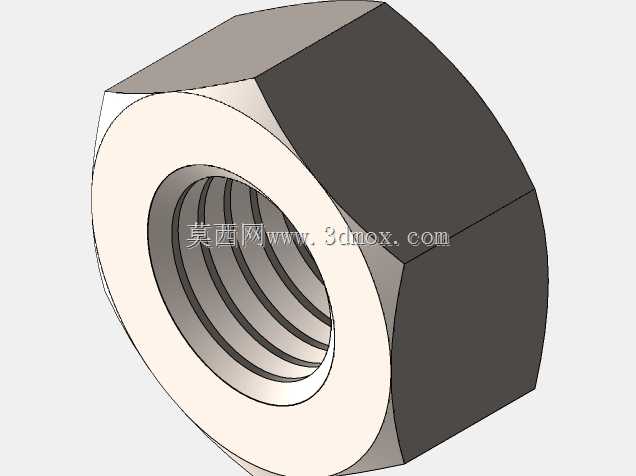

　　构成左侧高度边界；右侧风门手柄向外伸出，搬运和摆放时应避免与周边物体干涉。炉体正面为主要取放食材区域，使用者需在炉前留出开盖、翻面、添加燃料的操作距离。从建模思路看，圆筒主体可通过旋转或拉伸切除形成，两端封头按压力容器筒体的圆弧特征处理；炉盖需要提取筒体外表面曲率，保证闭合时轮廓一致。铰链、手柄支座、烟囱过渡段、支腿连接板和炉排支撑件均属于焊接装配关系，模型中应体现各零件的相对位置和连接方式。通风结构的设计重点在于平衡进风、排烟与热量保持：进风过大时燃料消耗快且温度不易控制，进风过小时燃烧不充分并容易产生烟气；炉盖关闭后，烟囱抽力会引导气流沿腔体流动，使温度更稳定。炉体材料通常选用耐热钢板或回收钢制筒体，内壁长期接触火焰和油脂，结构上应避免难以清理的深凹槽；外部漆面需耐受周期性热膨胀，木质握持件则通过金属支架隔离高温。整体结构没有复杂传动部件，制造难度主要集中在筒体切割、盖体弧度配合、铰链同轴度、烟囱密封以及支腿焊接变形控制。对于三维结构设计人员，该类设备需要同时关注热工作逻辑和人机操作边界：炉口高度应便于长时间翻烤，炉盖开启角度应避免自行回落，烟囱位置不应妨碍人员站立，加料和清灰结构应在炉体冷却后便于操作。通过圆筒腔体、翻盖、烟囱、风门、炉排和支腿的组合，该模型完整表达了一种利用压缩空气储罐形态改造的卧式烧烤炉结构，既保留筒体承压外形的厚重特征，又满足户外烧烤对蓄热、排烟、防风和焖烤的实际需求。
