科尔波教士造型异形曲面结构件

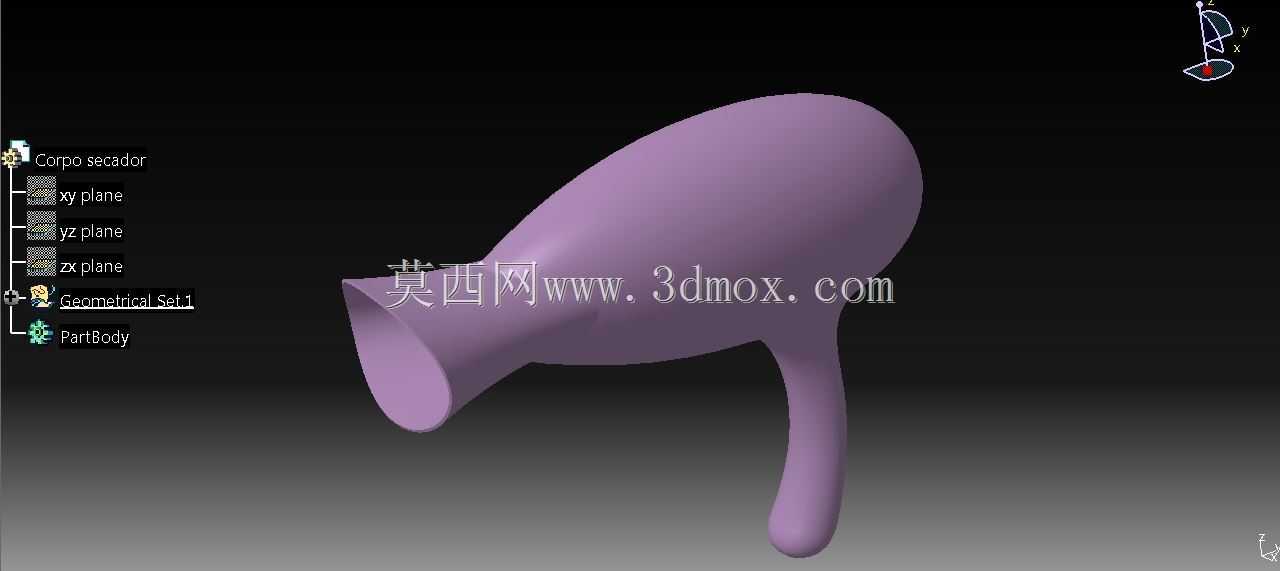

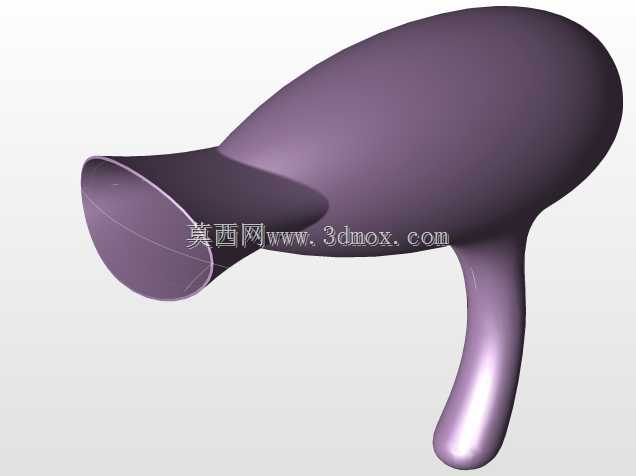

　　这类异形曲面结构件在实际工程应用中，常作为流体导流、气动整流或者特种工装的配套接触部件使用，在小流量流体输送、低风速气流导向场景下，其流线型的曲面轮廓可以有效降低介质流经时的阻力，减少局部涡流的产生，避免介质在构件内部出现滞流区，提升介质输送或者导流过程的顺畅度。从结构设计的角度来看，该构件采用一体化的曲面成型思路，主体为膨大的椭球形腔体结构，一端为扩口式的连接端，扩口边缘做了平滑的圆角过渡，能够和对接的管路或者安装面形成更好的贴合，减少连接位置的介质泄漏风险；腔体下方延伸出一段等径的柱状连接支腿，支腿末端同样做了圆弧收边处理，既可以作为介质的输出通道，也能够作为整个构件的安装固定支撑端，在安装时可以通过支腿插入对应的安装基座孔位，配合扩口端的端面定位，实现整个构件的稳定固定，不需要额外设计复杂的安装支架，简化了整体的装配流程。

　　在建模过程中，这类曲面结构需要优先保证曲面的G2连续，避免出现曲面褶皱、曲率突变的问题，否则在实际加工或者流体仿真时会出现应力集中或者流场紊乱的情况。主体腔体的曲面构建需要先绘制多个截面的轮廓线，通过放样或者多截面曲面的方式生成基础曲面，之后对曲面进行曲率分析，调整各个截面的控制点位置，保证整个腔体表面的曲率变化均匀，没有局部的凹凸缺陷。扩口端的设计需要和主体腔体做自然的曲面衔接，扩口的倾斜角度需要结合实际对接的部件尺寸确定，保证对接时的同轴度误差控制在合理范围内，避免出现安装错位。下方的支腿结构和主体腔体的连接位置需要做圆角过渡处理，过渡圆角的半径不能过小，否则在注塑或者3D打印加工时，该位置容易出现应力集中，导致构件在受内压或者外部载荷时出现开裂问题。

　　从安装边界的角度来看，该构件的整体外轮廓没有尖锐的外伸结构，最大外轮廓尺寸集中在主体椭球腔体部分，安装时需要预留足够的腔体容纳空间，扩口端的对接面需要保证平面度，避免连接后出现缝隙；支腿部分的长度需要和安装基座的厚度匹配，插入基座后可以通过粘接、卡接或者紧固件锁紧的方式固定，支腿的外径尺寸需要和基座上的安装孔保持合理的配合公差，既不能过松导致安装后构件晃动，也不能过紧导致装配困难。在实际使用场景中，如果该构件作为流体导流部件使用，内部腔体的表面粗糙度需要控制在较低水平，减少介质流动时的沿程阻力，如果作为外观装饰类的结构件使用，外表面可以做抛光或者喷涂处理，提升外观的质感。

　　设计这类异形曲面构件时，还需要考虑壁厚的均匀性，整个构件的壁厚要保持一致，避免出现局部壁厚过厚导致加工时出现缩痕，或者壁厚过薄导致结构强度不足的问题。在建模完成后需要做壁厚分析，检查各个位置的壁厚偏差，对偏差过大的位置调整曲面的偏移量，保证整体壁厚均匀。同时还要考虑构件的受力情况，主体腔体在承受内部介质压力时，膨大的腔体部分会受到环向的拉应力，曲面的平滑过渡能够让应力均匀分布在整个腔体表面，避免应力集中在某个局部位置，提升构件的整体承压能力。支腿部分作为支撑和流道的双重结构，其内径尺寸需要满足介质流量的要求，不能因为支腿的通径过小导致介质输送时出现节流问题，影响整体的使用效果。
