简易框架式雾水收集装置结构设计

　　在干旱少雨、淡水资源匮乏的山地、荒漠、沿海多雾区域，雾水收集是获取可利用淡水资源的低成本技术路径，这类装置不需要复杂动力输入，依靠网面拦截空气中的雾滴，汇聚成水流后收集存储，可满足野外作业站点、小型植被灌溉、零散农户的基础用水需求。这款框架式雾收集装置，没有采用常见的弹簧自动回弹张紧结构，核心考量是野外工况下弹簧长期暴露在高湿度、多尘环境中容易出现锈蚀卡滞，且自动回弹的瞬时冲击力容易扯破尼龙雾网，反而提升后期维护频次，因此改用手动张紧的结构逻辑，适配无电力供应、运维条件有限的野外布设场景。

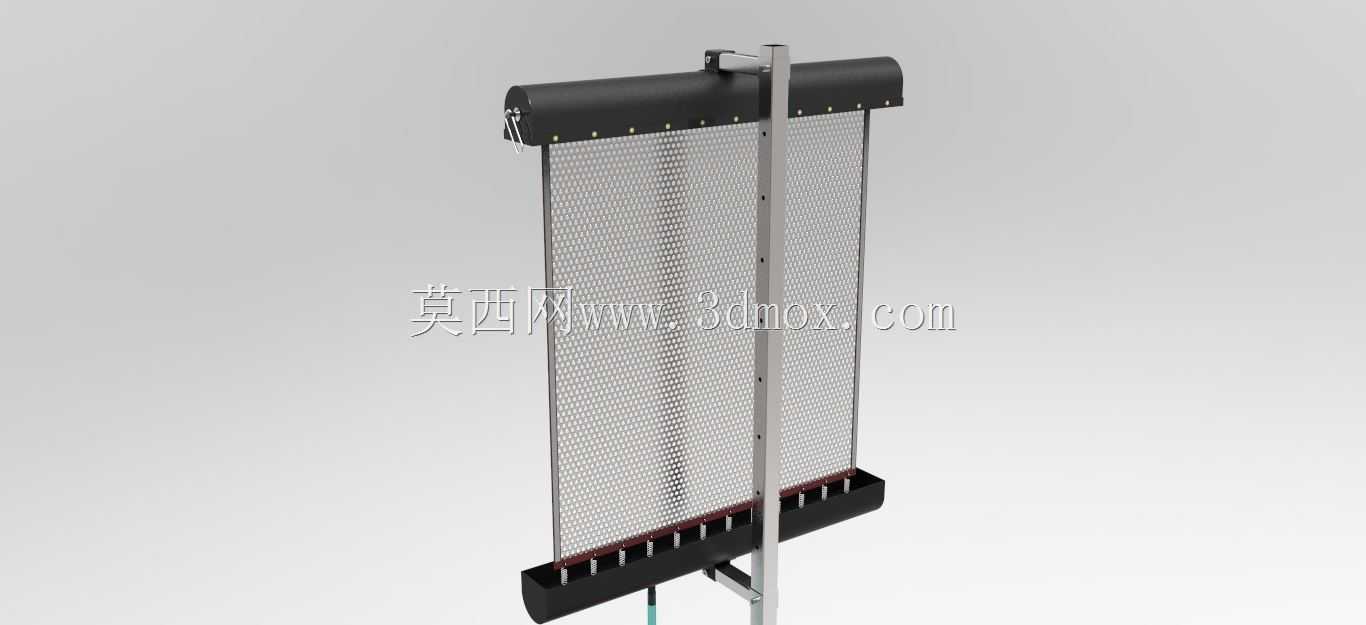

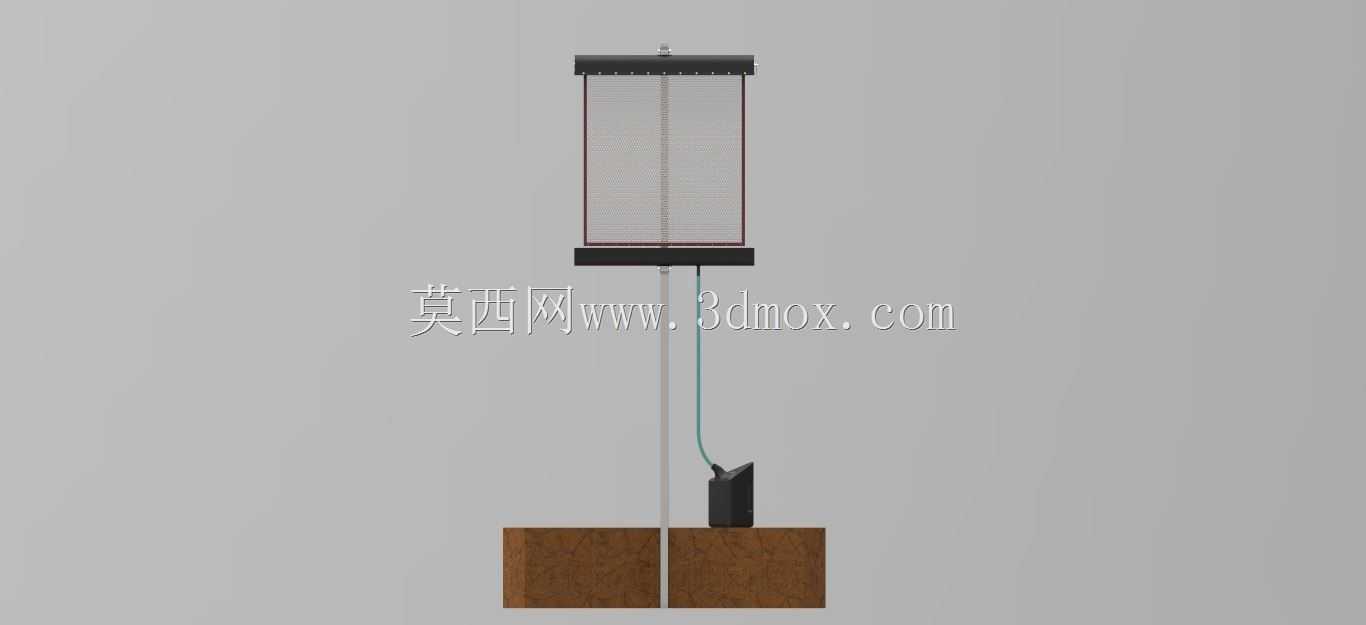

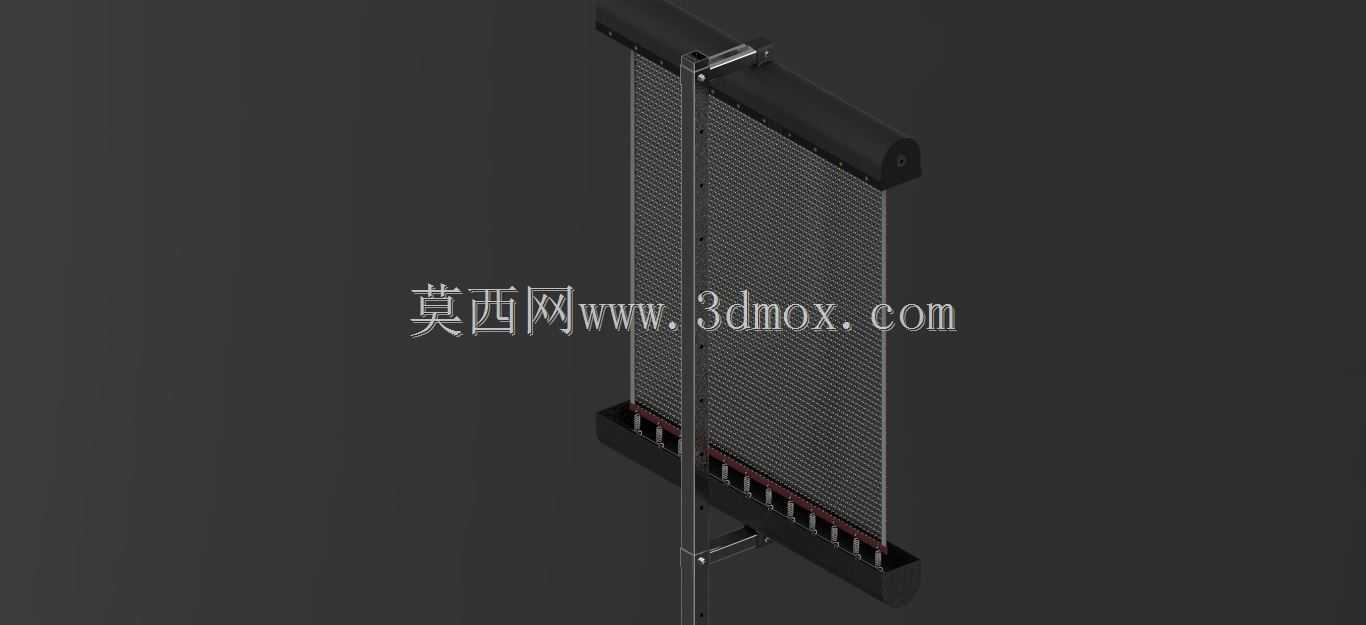

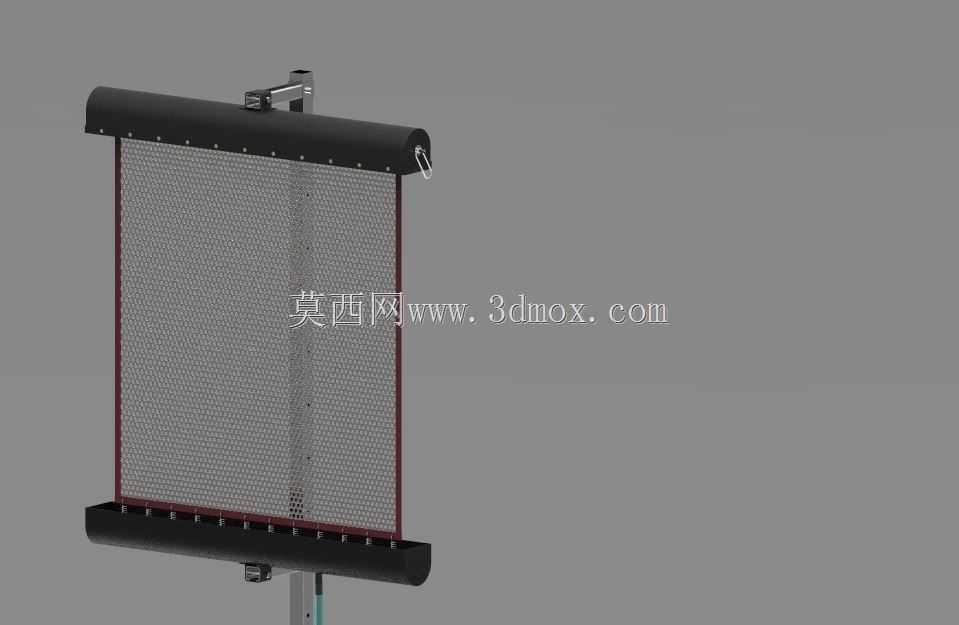

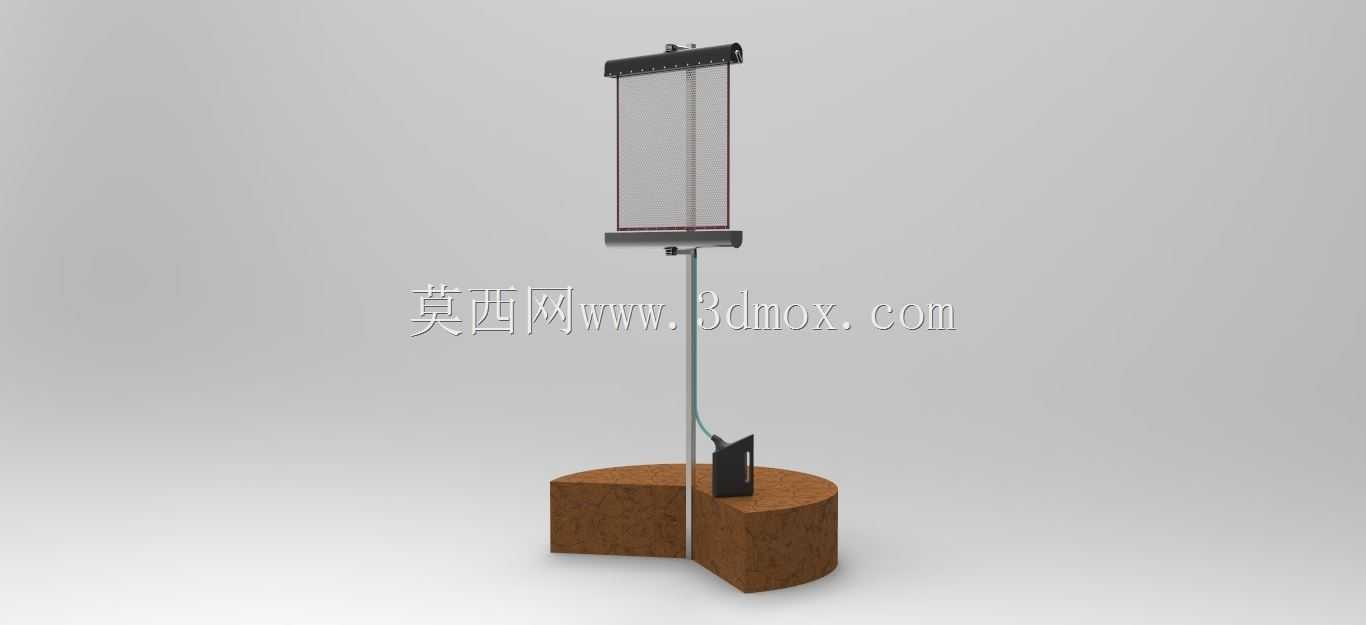

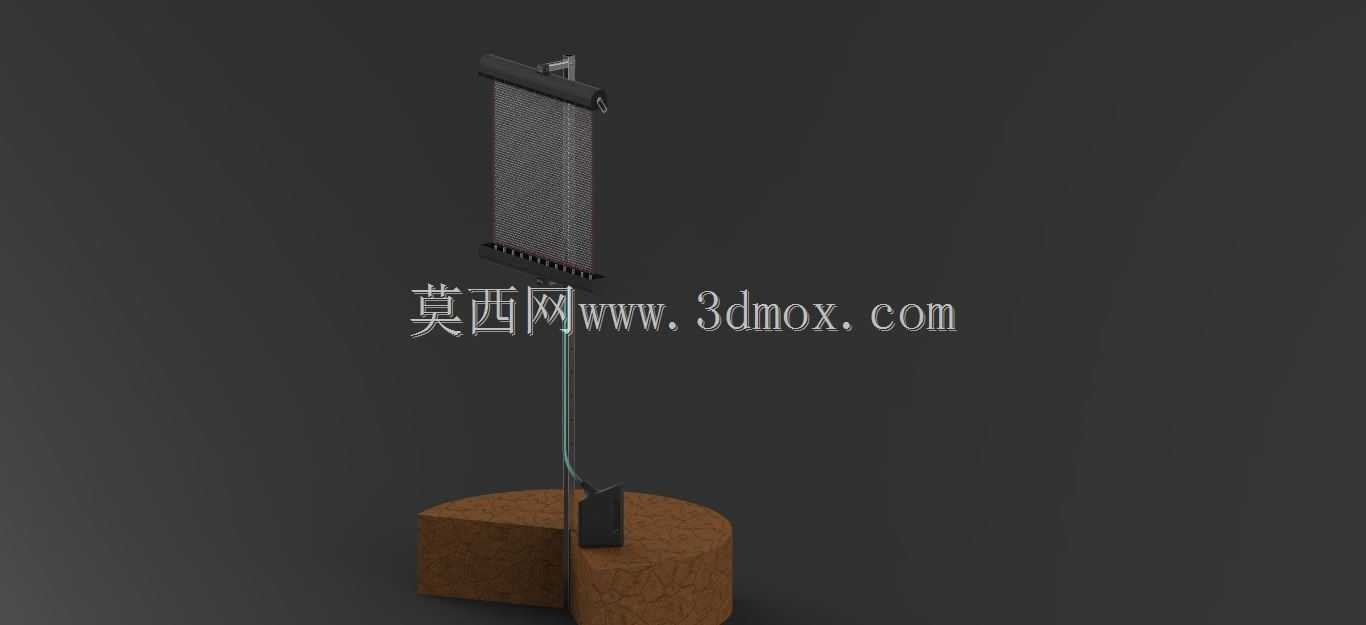

　　整体结构分为底部支撑座、竖向支撑杆、上下固定框架、雾网张紧组件、输水导流部件五个部分。底部支撑座采用半圆拼接式的配重结构，不需要额外打地锚固定，放置在平整的硬质地面即可保持稳定，单座配重可抵御6级以下的横向阵风，适合临时布设、需要定期转移收集点位的使用场景，支撑座中心预留竖向杆安装孔，采用插接配合加顶丝固定的方式，不需要焊接作业，现场组装仅需要一把内六角扳手即可完成，单人操作耗时不超过15分钟。竖向支撑杆采用薄壁空心圆管，既降低整体自重方便搬运，杆身内部预留输水软管的穿装通道，避免软管长期暴露在紫外线环境下出现老化开裂，同时减少外部风阻对软管的拉扯，提升管路使用寿命。

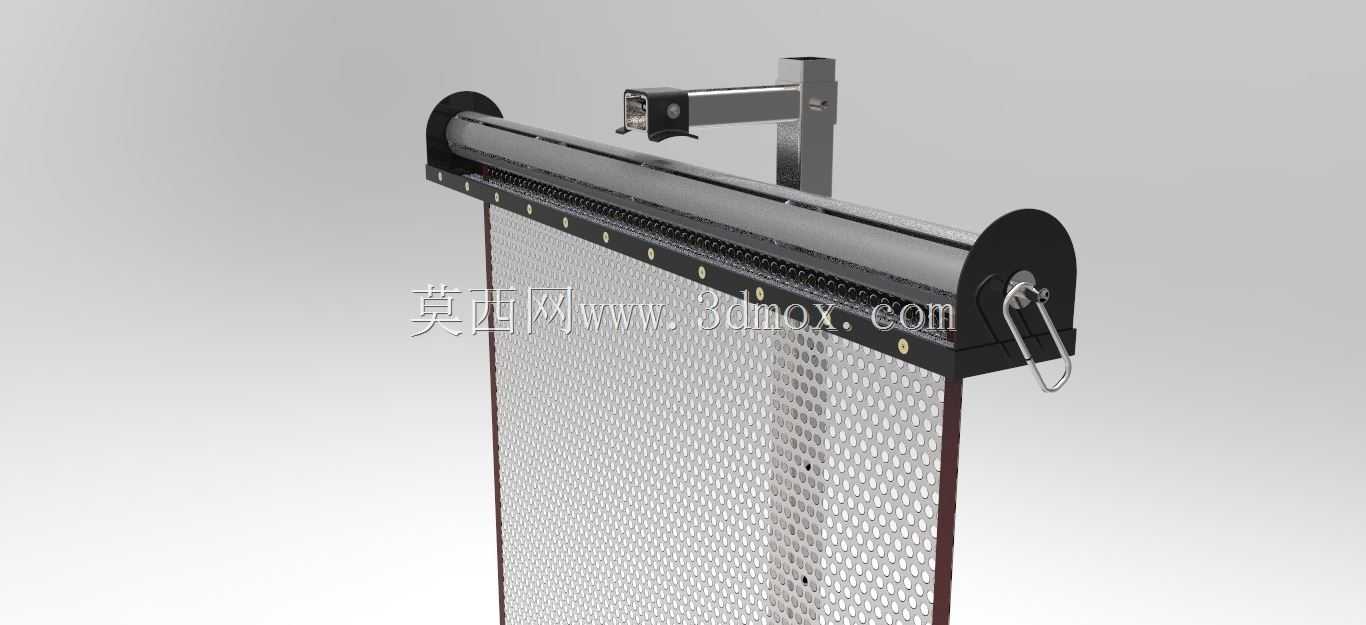

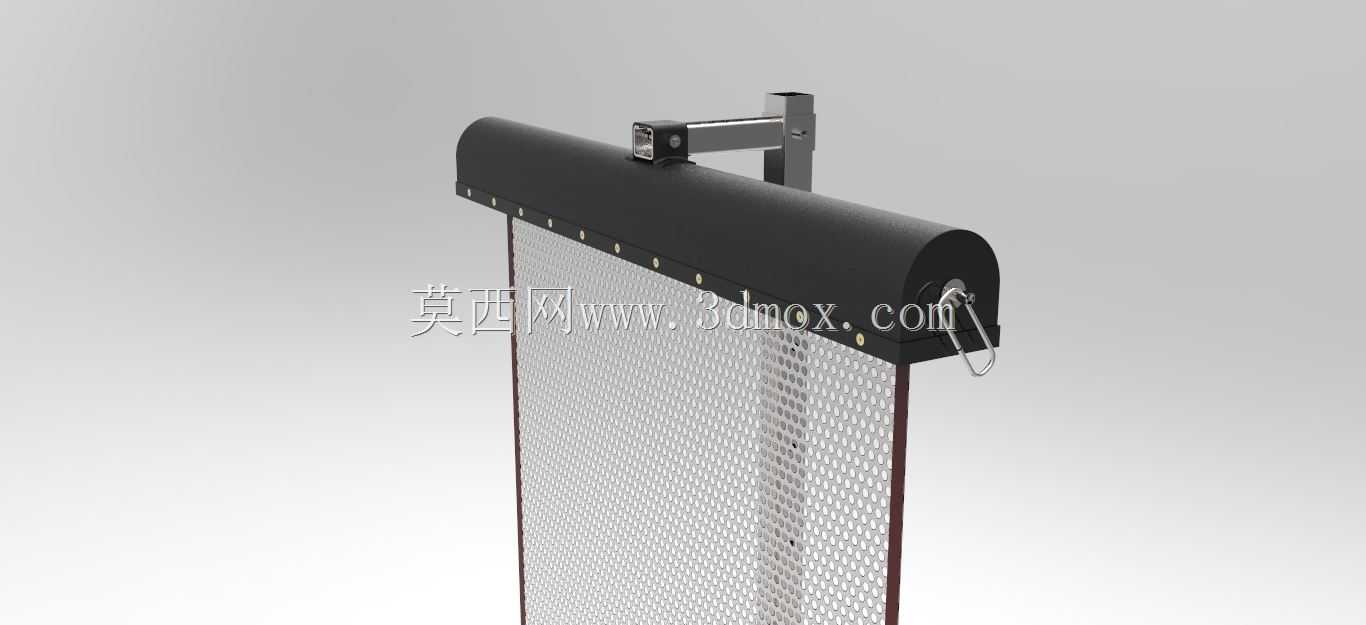

　　顶部框架设置旋转主轴结构，雾网的一端可固定在主轴上，安装时先将顶部框架与竖向杆顶端固定，再将雾网从主轴处向下展开，对齐底部框架的固定点位后，手动向下牵拉雾网至合适张紧度，此时雾网保持平整的竖向展开状态，不会因为风阻出现大面积凹陷影响集水效率，张紧完成后通过侧边的锁止件将雾网下端与底部框架固定，不需要额外的张紧弹簧提供预紧力，后期更换雾网时仅需要松开锁止件，转动顶部主轴即可将旧网卷收，更换新网后重复张紧步骤即可，操作门槛极低。雾网采用高密度尼龙编织材质，网孔尺寸经过匹配优化，既可以有效拦截微米级的雾滴，又不会因为网孔过密导致风阻过大降低通风量，保证雾滴可以持续接触网面汇聚。

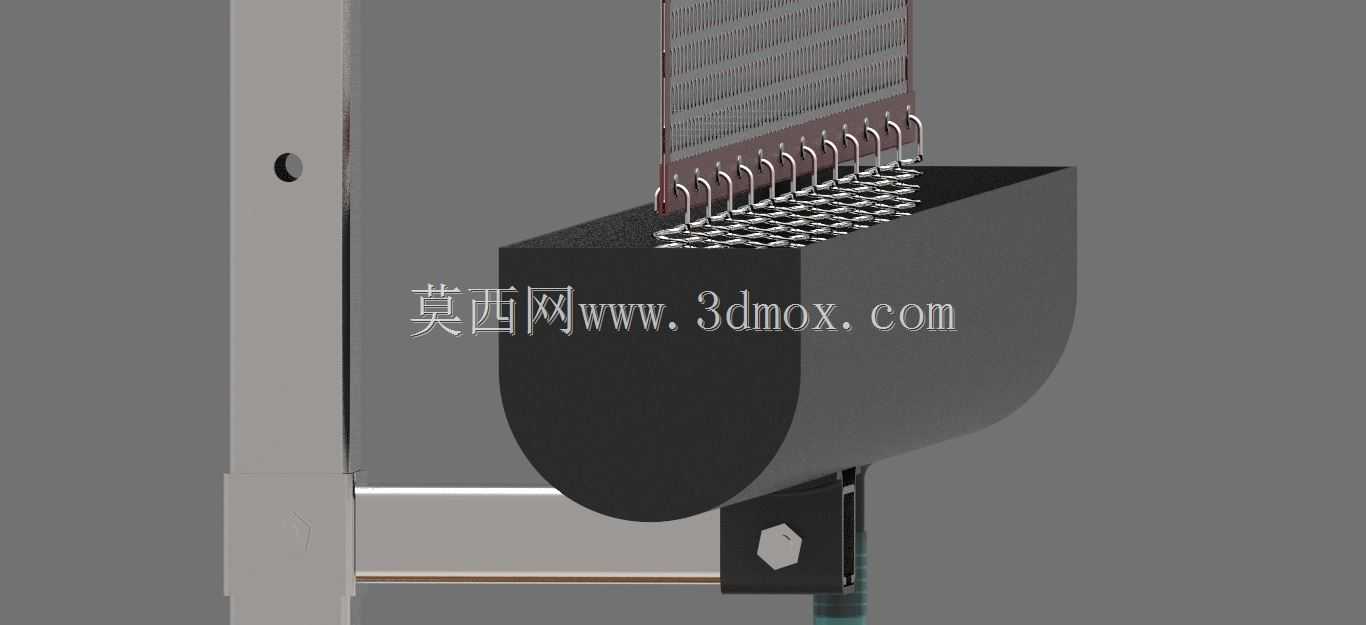

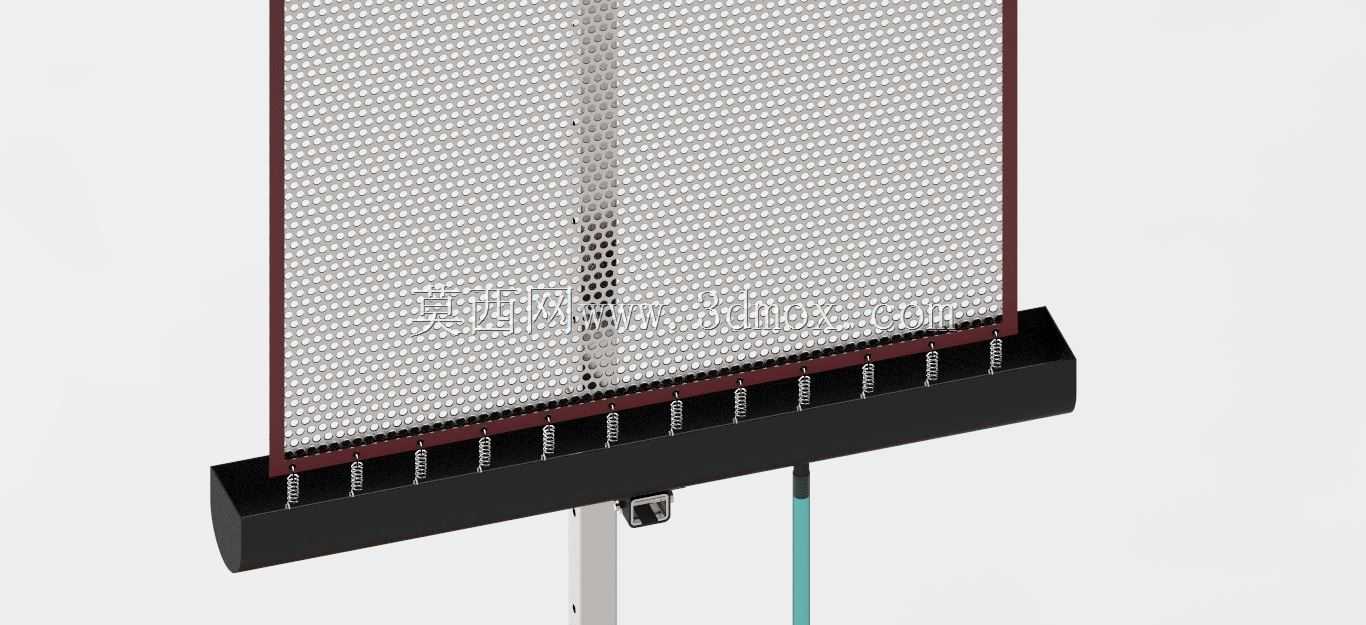

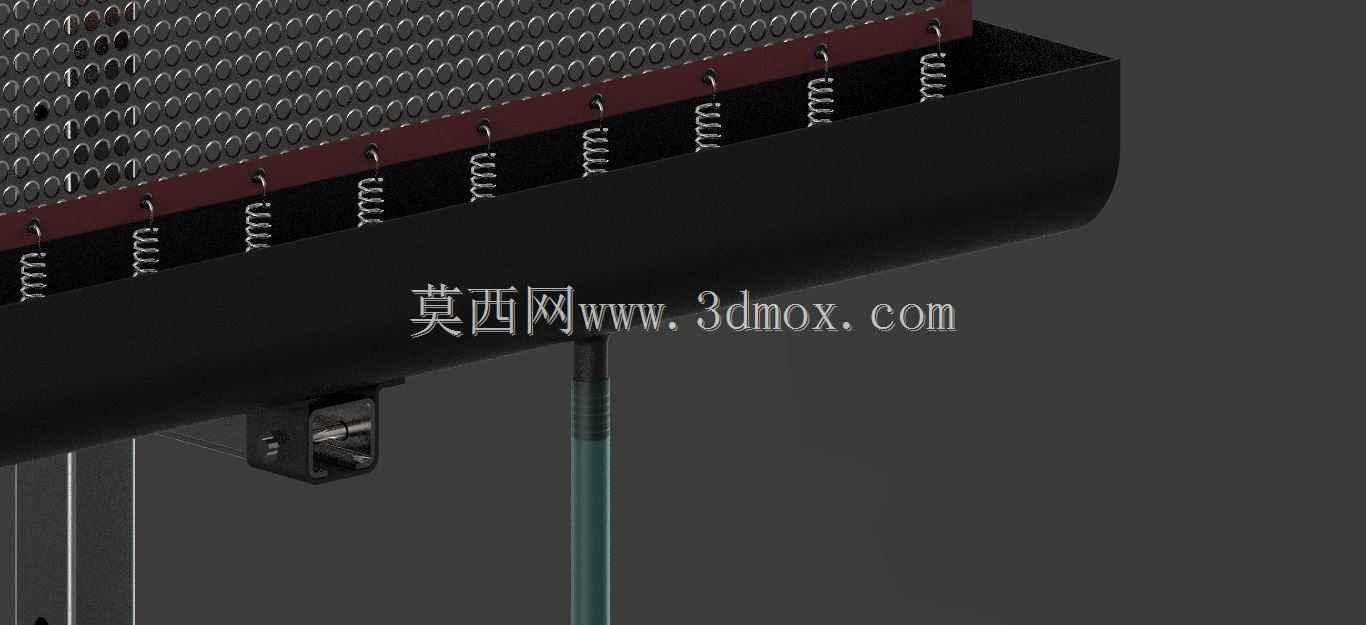

　　导流部件设置在底部框架的集水槽位置，汇聚的水流顺着网面流入底部集水槽后，通过接入的软质输水管顺着竖向杆内部的通道导入下方的储水容器，输水软管采用快插接头与集水槽出水口连接，不需要额外密封件即可做到无渗漏，更换不同容积的储水容器时仅需要拔插接头即可完成切换。所有框架结构件均采用3mm厚度的U型型钢弯折成型，连接件采用2mm厚度的铝板冲压制作，所有零件的加工精度要求不高，普通具备钣金切割、弯折能力的车间即可完成生产，不需要开模投入，适合小批量定制化生产，适配不同区域的雾网尺寸需求。如果需要提升集水效率，仅需要在保持原有框架结构不变的前提下，加长上下框架的长度，同时对应更换更长尺寸的雾网即可，不需要重新设计竖向支撑与底部配重结构，扩展成本极低。

　　安装时需要注意布设点位选择在迎风坡、山脊等雾气流通顺畅的位置，避开高大建筑物或植被的挡风区域，装置整体竖向高度可根据现场植被高度调整，保证雾网完全处于雾气流通层内，底部支撑座需要放置在硬化地面，若布设点位为松软土质，可在支撑座下方垫硬质板材避免沉降倾斜。日常运维仅需要定期清理网面附着的沙尘、虫尸等杂物，避免网孔堵塞影响集水效率，检查输水软管是否有弯折堵塞情况即可，不需要复杂的维护保养，整体结构无易损易耗件，正常使用场景下框架结构使用寿命可达10年以上，雾网根据当地紫外线强度3-5年更换一次即可，综合运维成本远低于同类带动力的集水设备。
