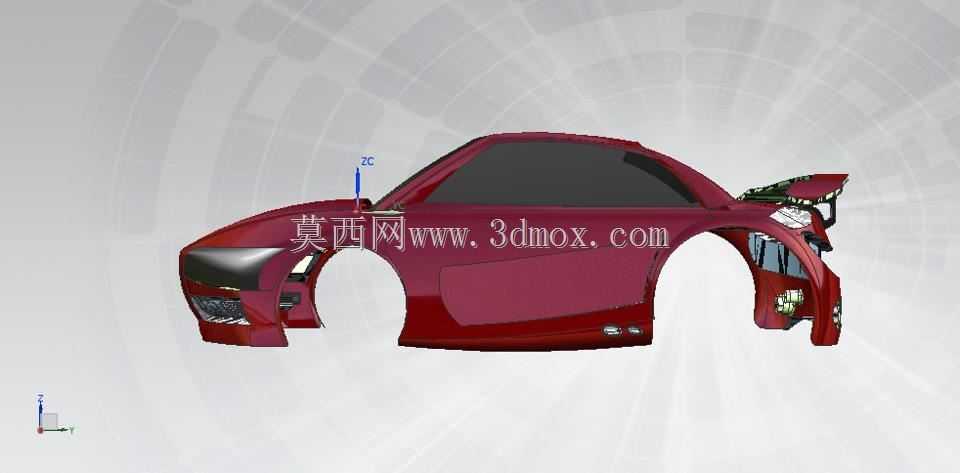

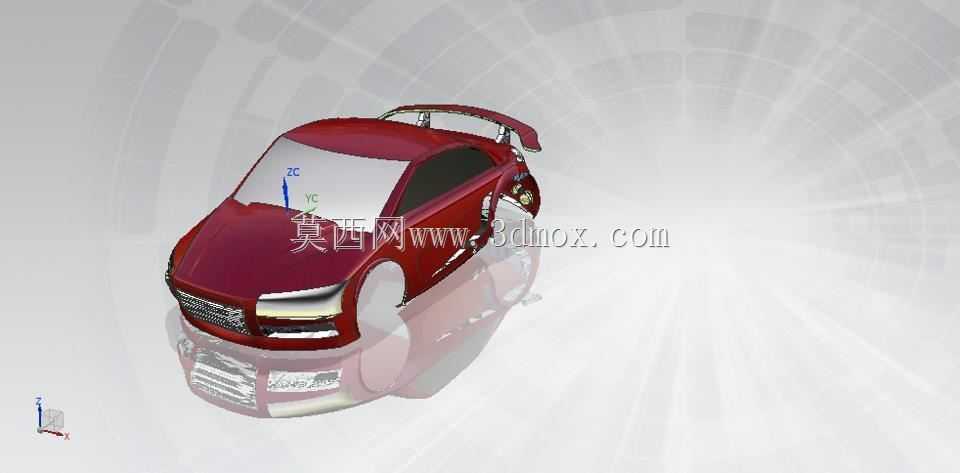

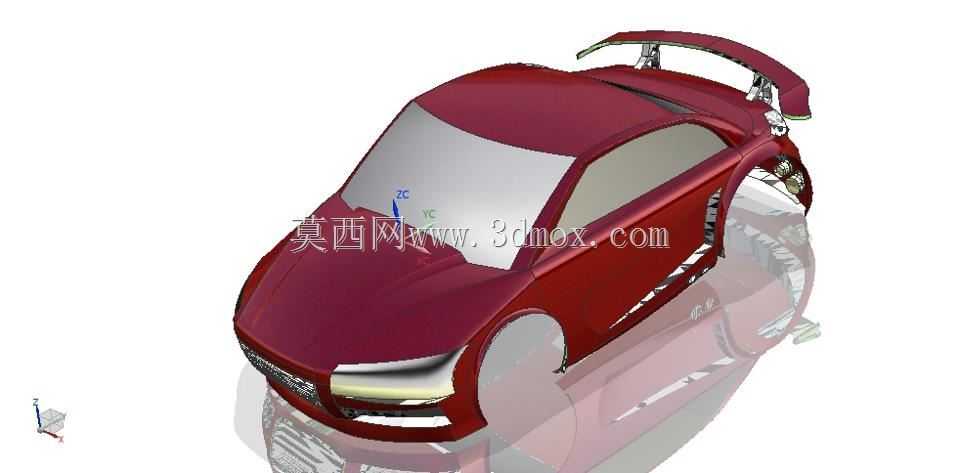

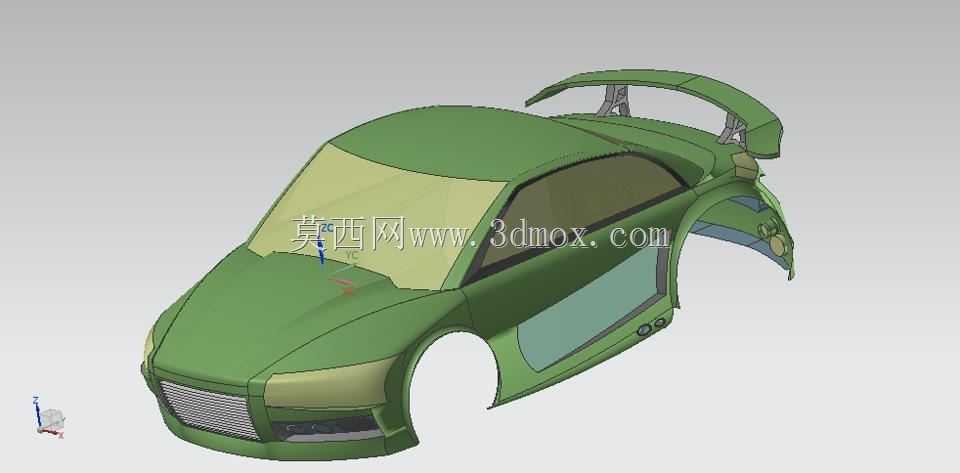

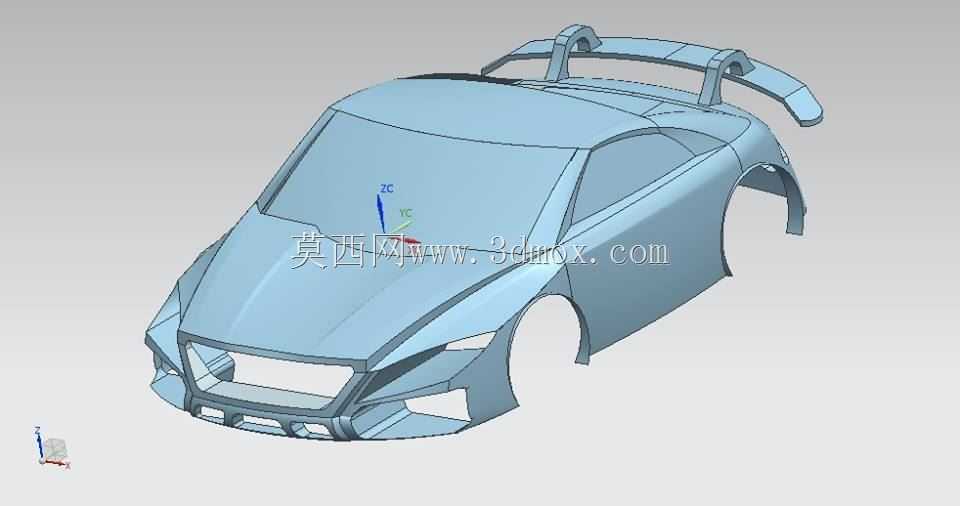

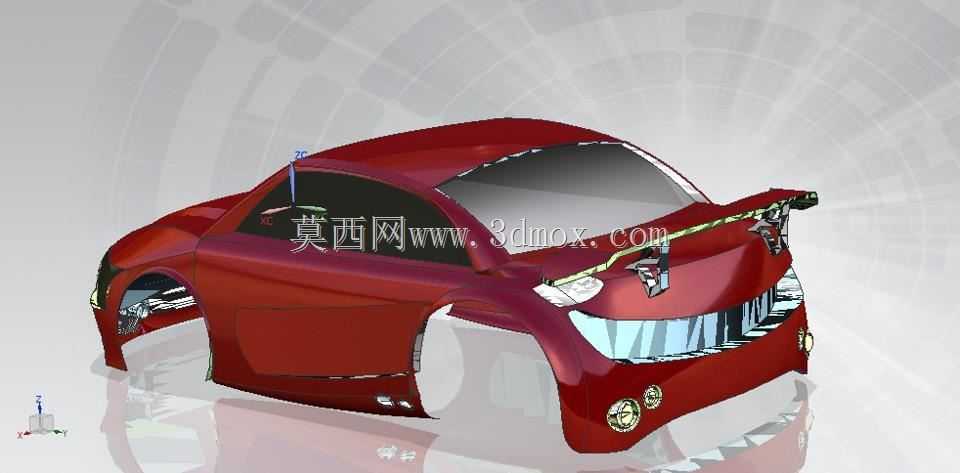

双门轿跑车身曲面结构三维数模

　　这套车身曲面数模聚焦双门运动型乘用车的外覆盖件造型表达，核心服务于整车前期造型评审、曲面光顺性验证、外覆盖件分缝预规划的工程场景，在整车正向开发流程中，属于造型阶段向结构阶段过渡的核心交付载体，可直接对接后续A级曲面重构、外饰件安装点布置、冲压工艺预分析的工作环节。从实际工程用途来看，该数模完整还原了轿跑车型的溜背轮廓、前脸灯组安装边界、翼子板与车门的衔接曲面、引擎盖与前保险杠的分缝位置，能够为造型团队提供1:1的曲面曲率校验基础，也能为结构工程师预留外饰件安装的空间校核参考，避免后续结构设计阶段出现曲面干涉、分缝不均的问题。数模的曲面构建遵循汽车外覆盖件的曲率连续原则，前脸区域的大面采用G2连续过渡，

　　引擎盖与翼子板衔接的棱线做了圆角渐变处理，既保证了光影反射的流畅性，也兼顾了冲压成型时的材料流动特性，避免出现冲压开裂、起皱的工艺风险。设计思路上优先还原轿跑车型的低趴运动姿态，车顶线条从A柱顶端平滑过渡至车尾，侧窗轮廓采用上扬式收边设计，配合突出的轮拱曲面强化视觉张力，同时在轮拱位置预留了标准乘用车的轮胎包络空间，适配17-19寸轮毂的安装边界，轮眉与轮胎的间隙控制在行业通用的25-35mm区间，满足整车通过性与外观协调性的双重要求。前脸区域的灯组安装位做了内凹曲面处理，预留了前大灯、日间行车灯的安装深度空间，保险杠下部的进气格栅区域做了分层曲面设计，可直接对接后续中网、下护板的结构拆分工作。

　　车门区域的曲面贴合双门车型的长车门比例，门把手安装位做了曲面沉台处理，保证安装后与外表面齐平，降低整车风阻系数。从安装边界来看，该数模的车身宽度控制在1850mm以内，车身高度控制在1400mm以内，轴距对应的侧围长度适配2600-2800mm的主流轿跑轴距区间，前悬长度预留了前舱动力总成、散热模块的布置空间，后悬长度兼顾了后备箱储物空间与车尾造型的比例协调。在曲面质量验证环节，该数模的所有外表面均通过曲率梳检查，无明显的曲面褶皱、曲率突变问题，可直接用于渲染效果图制作、油泥模型铣削的加工参考，也能作为逆向建模的基准参照，帮助工程师快速完成外覆盖件的结构细化。针对NX曲面模块的使用场景，该数模的构建过程大量运用了扫掠、通过曲线组、

　　曲面缝合、边倒圆等核心命令，曲面拆分逻辑符合汽车行业的曲面建模规范，每个大面的控制点排布均匀，避免了控制点过密导致的曲面编辑困难问题，后续修改造型时可直接调整对应曲面的控制顶点，快速完成造型迭代，无需重新构建整体曲面。在实际工程应用中，这类曲面数模还可用于风阻仿真的前期几何清理，将外表面缝合为封闭壳体后即可导入CFD软件进行外流场分析，验证不同曲面角度对风阻系数、升力系数的影响，为后续的空气动力学优化提供基础模型。同时，该数模的分缝位置预留了3-5mm的标准间隙，符合汽车外覆盖件的装配公差要求，后续结构设计时可直接基于分缝线拆分各个外饰零件，减少重复的曲面裁剪工作量。轮拱位置的曲面弧度经过反复调整，既保证了转向时轮胎不与翼子板发生干涉，也兼顾了外观的饱满度，避免出现轮拱与轮胎间隙过大导致的视觉违和感。侧围的曲面从腰线位置做了明暗交接线的优化，保证在自然光照射下侧面的光影线条平直流畅，符合量产车型的外观评审标准。
