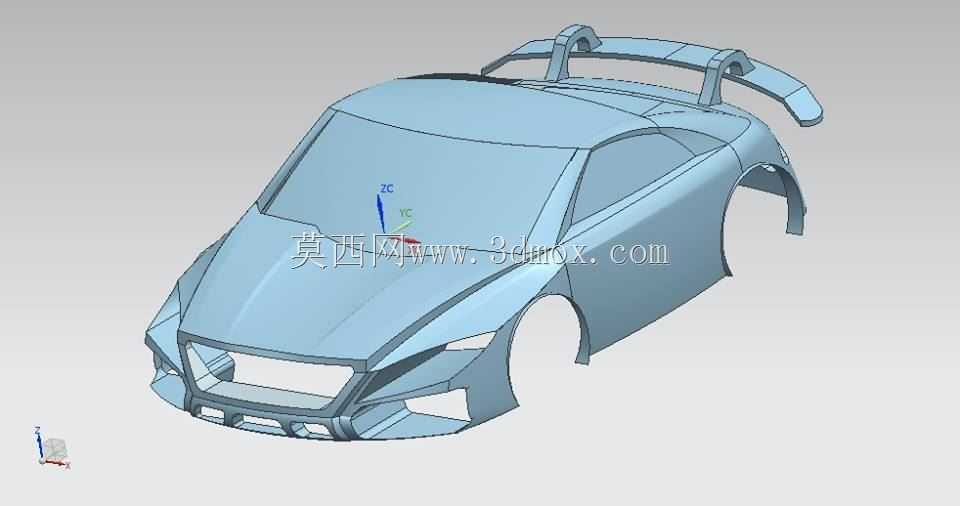

家用轿车车身外覆盖件结构设计方案

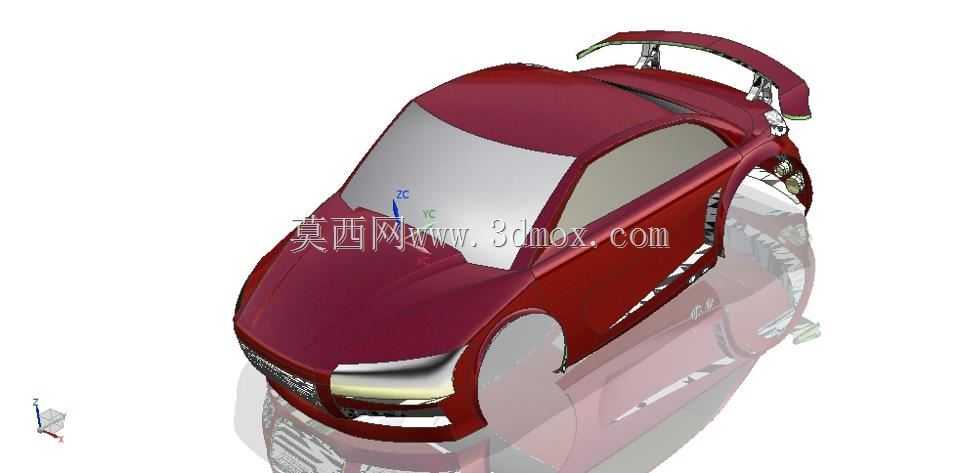

　　这套三维结构聚焦家用三厢轿车的外覆盖件总成设计，核心覆盖日常乘用车的外观造型与基础安装匹配需求，主要面向整车研发阶段的外饰方案验证、钣金开模前的结构校核场景，可直接用于造型评审、空气动力学初步仿真、零部件安装边界确认等实际工程环节。从实际使用场景来看，该车身结构适配普通家用紧凑型轿车的定位，覆盖日常城市通勤、家庭出行的车辆外观承载需求，外覆盖件作为车辆直接暴露在外的结构部分，既要承担行驶过程中抵御轻微剐蹭、阻挡泥水砂石侵入车身内部的基础防护作用，也要通过曲面造型优化行驶时的空气流向，降低高速行驶的风阻系数，同时兼顾行人碰撞保护的相关要求，在引擎盖、翼子板等区域预留合理的溃缩变形空间。设计过程中优先遵循乘用车外覆盖件的常规设计逻辑，

　　首先确定整车的基础外廓边界，整体宽度控制在紧凑型轿车常见的1.8米级范围，轴距适配2.6-2.7米的家用车常规尺寸，车身侧面腰线采用连贯式的曲面过渡，从翼子板后端一直延伸至尾灯区域，既保证冲压成型时的曲面连续性，减少钣金拉伸过程中出现开裂、起皱的工艺风险，也能在视觉上拉长车身的整体观感。车顶后部加装的固定式尾翼结构，并非单纯的装饰部件，设计时充分考虑了高速行驶时的下压力提升需求，尾翼的安装点直接与车尾上部的车身内板加强梁预留位置匹配，安装面设置了3mm的调节余量，可适配不同供应商的尾翼配件公差，尾翼自身的曲面角度经过初步校核，与车顶流线的夹角控制在12度左右，避免高速行驶时产生额外的气流紊流增加风噪。

　　车身前部的引擎盖曲面采用大弧度的过渡设计，前缘与前保险杠的安装间隙预留4mm的均匀缝隙，满足整车装配的公差累积要求，引擎盖内板的支撑筋布局在模型中做了初步预留，可在后续详细设计阶段匹配铰链、撑杆的安装点位，同时保证引擎盖自身的抗凹性能，满足日常使用中手指按压、轻微落物不产生明显变形的要求。车门部分的外板曲面与侧围的匹配间隙全程控制在3.5mm，车门上沿的窗框位置做了内收的曲面处理，可适配玻璃升降器的安装空间，同时保证车窗玻璃升降过程中的运行轨迹顺畅，不会出现卡滞、异响的问题。轮拱区域的曲面做了外扩的圆弧处理，预留了17-18寸轮毂的安装空间，轮拱边缘与轮胎的静态间隙控制在30mm以上，满足车辆满载颠簸时的跳动边界，

　　避免轮胎与轮拱内衬发生剐蹭。整个外覆盖件的曲面建模全部采用G2连续的曲面过渡标准，所有可见区域的曲面曲率变化均匀，没有突兀的折角，既满足后续A级曲面优化的基础要求，也能降低后续模具加工的抛光难度，减少涂装环节的橘皮、流挂等外观缺陷。在安装边界的设计上，所有外覆盖件与车身内板、车架的连接点位都做了初步的位置预留，每个连接点的安装面都设置了平面区域，方便后续设计安装支架、定位孔位，前后保险杠的安装卡扣位置也对应外覆盖件的边缘做了点位预留，保证后续装配时的卡扣对位精度，减少装配过程中的强制矫正工作量。设计过程中也充分考虑了后期维修的便利性，前后翼子板的固定点都设置在易于拆卸的位置，发生轻微碰撞后可单独更换翼子板部件，不需要切割整体车身结构，降低用户的后期维修成本。车身侧面的曲面在车门把手位置做了轻微的内凹处理，适配常规外拉式门把手的安装深度，不需要额外对车门外板做过多的沉台加工，减少冲压工序的复杂度。
