抛光金属带柄杯碟套装结构设计

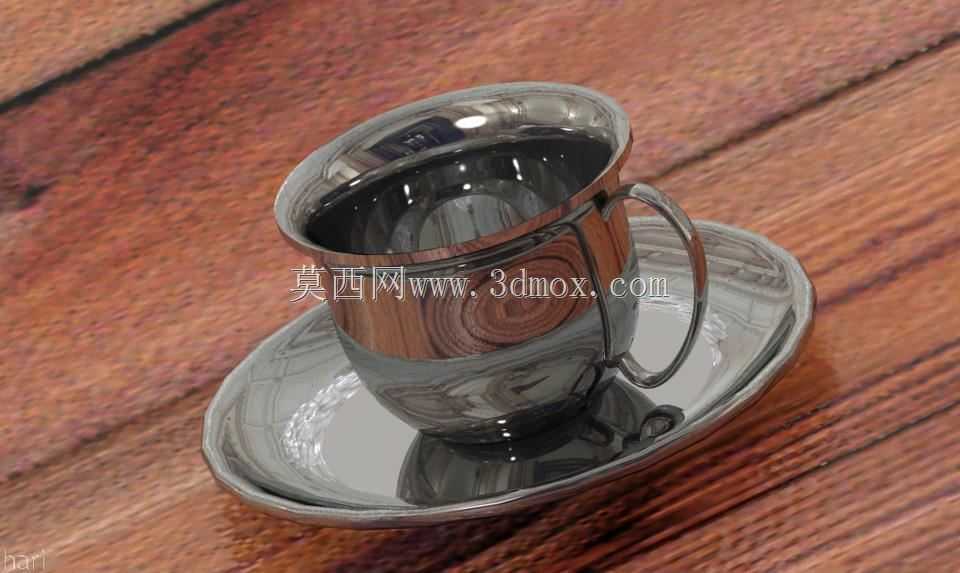

　　这套金属杯碟的三维结构设计，核心围绕日常餐饮场景的实际使用需求展开，首先要考虑的是手持使用时的握持稳定性，杯身把手的弧度经过反复调整，既保证成年人四指可顺畅穿入握持，又避免把手与杯身连接处的应力集中问题，连接处采用圆弧过渡结构，在冲压成型阶段可减少板材拉伸开裂的风险，日常使用中也能避免磕碰后的应力断裂。杯口做了微卷边处理，一方面提升饮用时的唇部接触触感，另一方面卷边结构可提升杯口的结构刚度，减少薄壁金属件受外力挤压后的变形概率，杯身整体呈上宽下窄的微锥造型，既方便堆叠收纳，减少仓储与运输过程中的空间占用，也能在清洗后倒置时快速沥干内部积水，避免长期积水引发的金属锈蚀问题。配套的碟盘中心做了微凹的定位沉台，沉台直径与杯底外径保持0.

　　8mm的配合间隙，杯子放置在碟盘上时可自动对中，日常端拿移动过程中杯子不会轻易滑移侧翻，碟盘边缘做了15度的上扬翻边，可承接杯子外壁凝结的冷凝水或是不慎洒出的饮品，避免污染桌面。从结构壁厚来看，杯身与碟盘均采用0.6mm的食品级不锈钢板材冲压成型，这个厚度既保证了成品的结构强度，正常握持捏压不会出现明显形变，又能控制整体重量，单杯重量控制在120g左右，长时间手持饮用不会产生明显的负重感。杯底做了3mm宽度的平边支撑环，支撑环与桌面接触时可增大摩擦力，放置更稳固，同时支撑环略高于杯底中心平面，可避免杯底中心平面与桌面直接摩擦产生划痕，长期使用也不会因为底部磨损出现放置不稳的问题。表面的高抛光处理不仅是为了外观质感，

　　更重要的是抛光后的光滑表面不易残留茶渍、咖啡渍等污垢，日常清洗时仅需软布擦拭即可清洁到位，减少污垢残留带来的卫生隐患。在建模过程中，杯身与把手的连接位置做了贴合面的匹配处理，保证后续焊接工序中两个零件的贴合间隙小于0.1mm，减少焊接填充量，同时降低焊接变形的概率，焊接后经过打磨抛光可完全隐藏焊缝，实现外观的一体化效果。碟盘的沉台深度设计为2mm，这个深度既可以实现杯子的定位，又不会因为沉台过深导致杯子取出时产生负压吸附，拿取顺畅。整体结构没有多余的装饰性凸起或凹槽，所有转角均采用R2以上的圆弧过渡，避免冲压成型时的应力集中，也能减少清洁死角，符合餐饮器具的卫生设计要求。从安装边界来看，杯身最大外径82mm，总高度90mm，

　　把手外沿距离杯身中心最大距离为115mm，配套碟盘最大直径135mm，整体尺寸适配常规的家用杯架、洗碗机碗篮卡位，可直接放入常规家用洗碗机进行清洗，也能适配多数车载杯架的尺寸范围，拓展了户外、车载等多场景的使用可能性。杯身内壁做了镜面抛光处理，减少液体挂壁的情况，冲泡饮品时残留更少，倾倒液体时水流顺畅，不会出现沿杯壁外流的问题。
