六角形便携组装式收纳盒结构设计

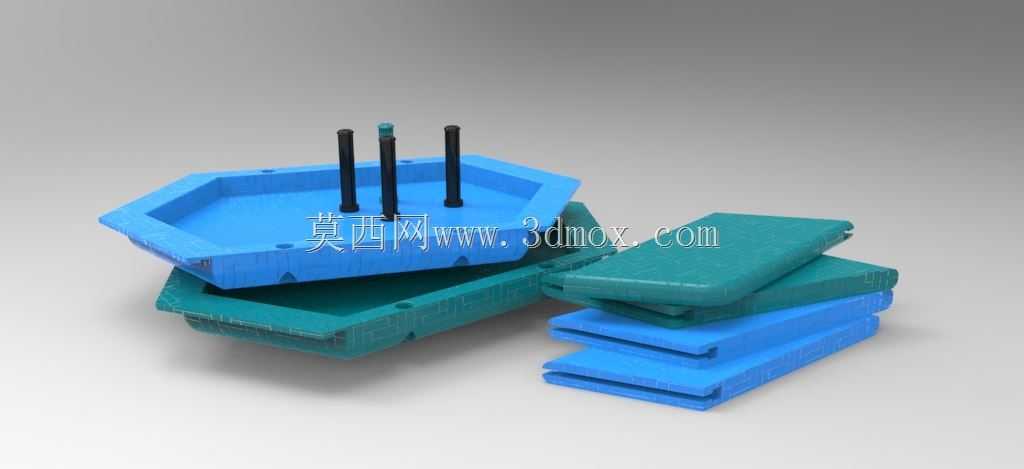

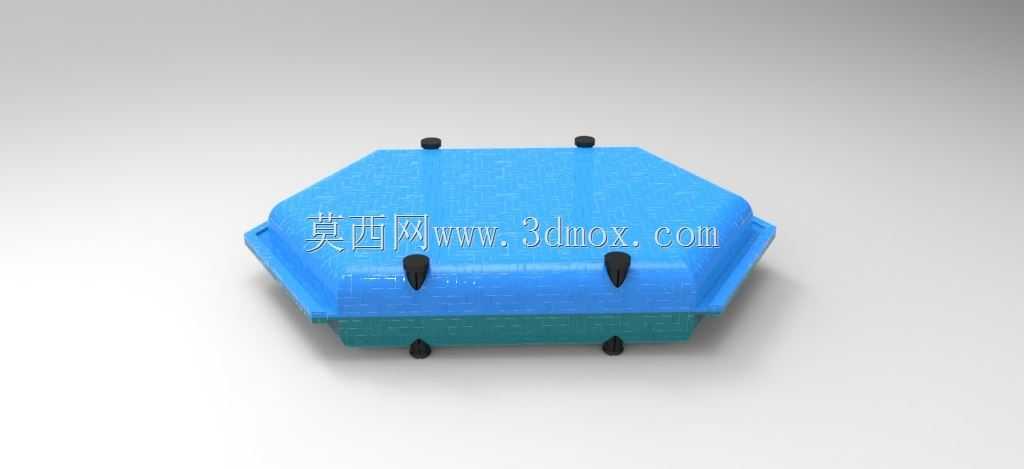

　　这款六角形盒体结构，最初是针对现场装配作业中零散小零件收纳、转运痛点开发的，在户外设备维保、生产线旁临时装配、外出检修作业场景中，常规方形收纳盒存在边角易磕碰、堆叠易滑移、锁扣易受外力误开的问题，六角形的外形设计在堆叠码放时能形成更好的侧向限位，相邻盒体的边面贴合度更高，转运过程中不会因为车辆颠簸、人工搬运晃动出现散落情况。盒体总长度控制在420mm，这个尺寸是经过多轮现场验证确定的，既可以放入常规维修工具包的侧袋，也能适配大多数工位货架的层板间距，不会因为尺寸过大挤占作业空间，也不会因为容积过小无法容纳单套装配所需的全部零件。结构上采用了分体式组装设计，整套结构仅包含三个独立零件，生产环节不需要复杂的模具抽芯结构，

　　注塑生产时的脱模斜度控制在1.5度即可顺利出模，零件数量少意味着生产过程中的物料管理成本更低，装配环节不需要额外的紧固件，依靠零件自身的滑动卡扣结构就能完成整体组装，普通作业人员不需要阅读说明书就能在10秒内完成盒体的拼装，大幅降低了组装的时间成本。盒体配置了四个独立的锁闭系统，分别布置在六角形的四个对称边位，这种分布式锁扣设计相比单锁扣或者双锁扣结构，能让盒盖和盒体的结合面受力更均匀，即使盒内装载的零件重量达到额定负载，搬运过程中拎起任意一侧的锁扣位置，都不会出现盒盖翘曲、缝隙漏件的问题，锁扣采用滑动式锁紧结构，不需要额外的弹簧配件，依靠塑料自身的弹性形变就能实现锁紧和解锁，解锁时只需要将锁扣零件向边缘滑动到位，就能直接掀开盒盖，

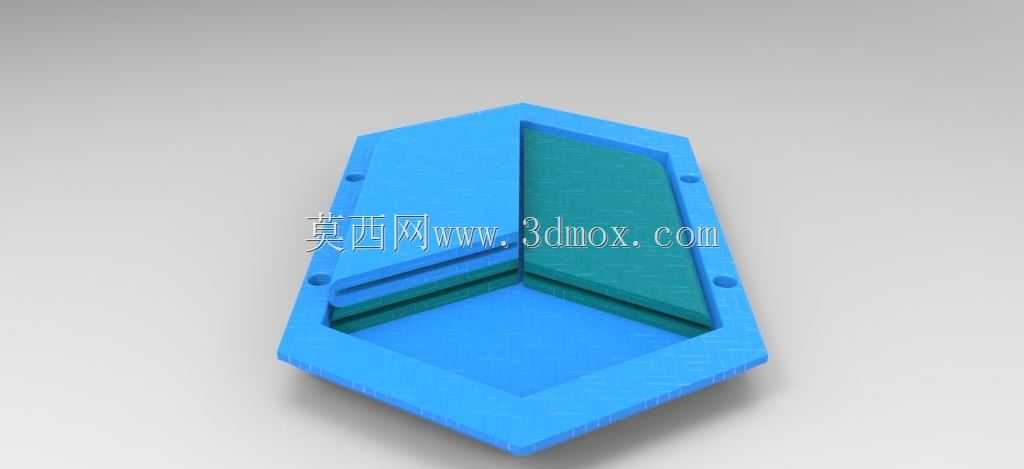

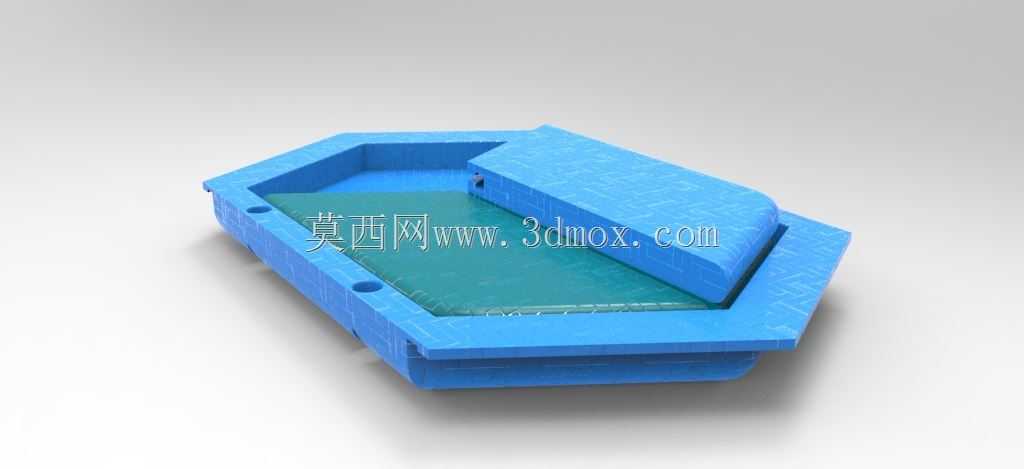

　　戴劳保手套操作时也不会出现扣不开、卡滞的问题。盒体内部做了分区式的台阶结构，不同高度的区域可以分别存放不同规格的小零件，比如螺栓、垫片、小型销轴这类易散落的标准件，可以放在内侧的低槽区域，体积稍大的装配工具、定制零件可以放在外侧的高槽区域，拿取时不需要在整盒零件里翻找，能有效提升现场装配的效率。盒体边缘设计了带安装孔的凸台结构，需要固定在工作台面使用时，可以通过螺栓穿过安装孔将盒体固定在工位旁，不会因为拿取零件时的碰擦导致盒体滑落，不需要固定时，这些凸台也可以作为堆叠时的定位结构，上下叠放的盒体凸台互相嵌合，堆叠高度达到5层时依然能保持稳定，不会出现倾倒的情况。从设计思路上来说，这款结构没有采用复杂的铰链、搭扣等外购配件，

　　所有结构都通过零件自身的几何形态实现功能，一方面降低了生产环节的供应链复杂度，不需要额外采购五金配件就能完成成品组装，另一方面也减少了后期使用过程中的易损件，没有弹簧、金属转轴这类容易锈蚀、疲劳失效的部件，在潮湿、多粉尘的作业环境下也能长期可靠使用，不会因为粉尘卡滞、锈蚀导致锁扣失效。盒体的壁厚设计做了等壁厚优化，整体壁厚均匀控制在2.5mm，转角位置都做了R3的圆角过渡，既避免了注塑生产时的缩痕、翘曲问题，也能在受到外力冲击时分散应力，不会因为边角应力集中出现开裂的情况，日常使用中即使从1米左右的工作台高度意外跌落，盒体也不会出现碎裂、锁扣脱开的问题。内部的承托平面做了细微的防滑纹理处理，放在盒内的光滑零件不会因为搬运过程中的晃动在盒内滑移碰撞，减少了零件表面磕碰划伤的概率，对于表面精度要求高的精密小零件来说，这种设计能有效避免转运过程中的外观损伤。
