三涵道旋翼式未来载人飞行器概念结构

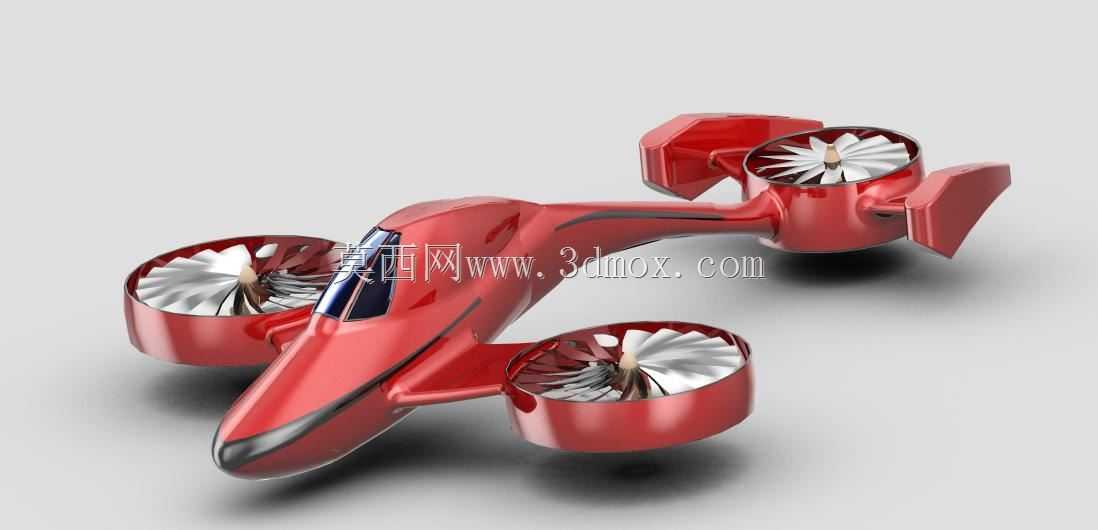

　　这款三涵道旋翼布局的载人飞行器概念设计，核心瞄准城市低空短途通勤、复杂地形应急巡检、狭小空域作业等场景的应用需求，区别于传统多旋翼无人机的开放式旋翼结构，三个独立涵道单元分别布置在机身前部两侧与机身后段上方，形成稳定的三角支撑升力布局，从结构根源上降低旋翼外露带来的碰撞风险，适配城市楼宇间、林区巡检通道等存在障碍物的作业环境。从功能特性来看，涵道式旋翼的设计相比同尺寸开放式旋翼，能够通过涵道壁的气流约束提升15%-20%的升力效率，同时涵道壁可形成物理防护，避免旋翼剐蹭障碍物、线缆或作业人员，在应急救援场景下，能够更安全地贴近受灾建筑、山地坡面完成人员转运或物资投送，无需担心旋翼打在障碍物上造成结构损坏或次生危险。设计思路上，

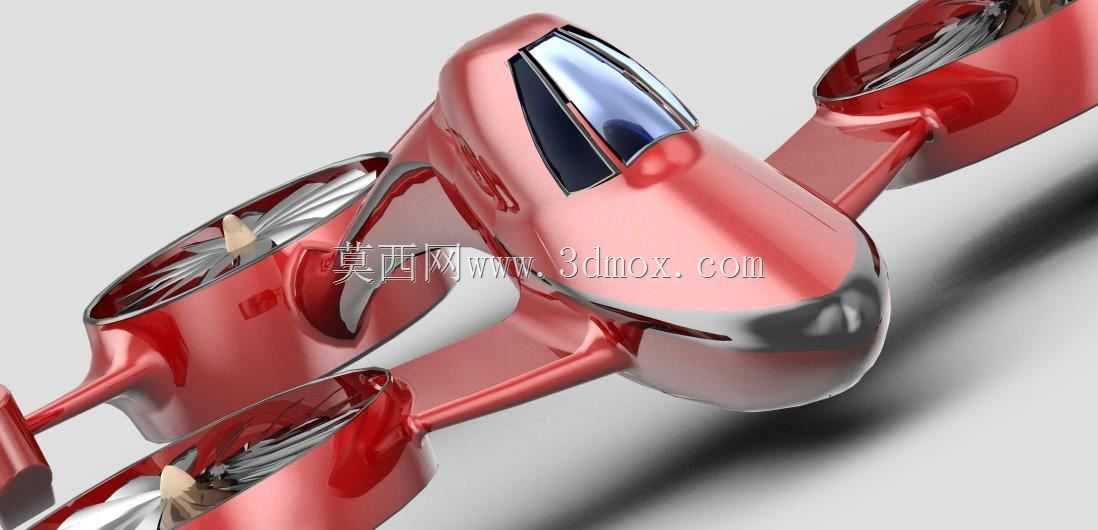

　　整体采用流线型水滴状机身主体，机头位置设置一体化透明座舱罩，可容纳1名驾乘人员，座舱内部预留了飞控系统、动力电源、航电设备的安装空间，机身曲面从机头向机尾平滑收窄，降低前飞过程中的空气阻力，三个涵道单元通过短翼结构与机身主体刚性连接，短翼内部预留动力走线与控制舵机的安装通道，同时短翼与涵道的连接位置做了圆弧过渡处理，减少连接处的气流紊流，降低飞行过程中的振动噪声。每个涵道内部集成多叶式螺旋桨，桨叶采用宽弦大扭角设计，适配低转速大拉力的作业需求，桨叶与涵道内壁之间预留2-3mm的安全间隙，避免飞行过程中结构形变导致桨叶剐蹭涵道壁，涵道出口位置设置可偏转导流舵面，通过舵面偏转改变涵道气流的喷射方向，实现飞行器的俯仰、偏航、滚转姿态控制，

　　无需额外设置倾斜盘结构，简化整体传动与控制机构的复杂度。从安装边界与尺寸适配来看，整体机身长度控制在2.8m左右，涵道单元直径约0.9m，整机最大宽度约2.4m，整体尺寸小于常规两座轻型直升机，能够适配普通家用车位的停放空间，也可搭载在轻型应急救援车辆、巡检作业车辆上完成快速转运部署，机身底部预留滑橇式起落架的安装接口，起落架高度设置为0.25m，既能够在硬质平整地面完成起降，也可在坡度不大于15°的非平整坡面、草地完成临时起降，起落架与机身连接位置预留减震阻尼结构的安装空间，吸收降落过程中的冲击载荷，避免刚性冲击传递到机身主体与内部航电设备。机身后段设置两个对称的垂直安定面，在高速前飞过程中提供航向稳定性，

　　安定面内部可集成通讯天线、GPS定位模块的安装位，避免航电设备被机身金属结构遮挡信号。动力系统的布置上，三个涵道分别对应独立的动力单元，可采用纯电驱动或油电混动驱动形式，机身中部预留动力源的安装舱段，舱段做密封防水处理，可适配雨天、高湿度环境下的作业需求，舱段周边预留散热风道，利用飞行过程中的迎面气流完成动力系统与航电设备的散热，无需额外设置散热风扇，降低整机自重与能耗。结构强度设计上，机身主体与涵道结构可采用碳纤维复合材料一体成型，在保证结构刚度的前提下降低整机自重，短翼与机身的连接位置做局部加厚处理，内置金属预埋件，承担旋翼拉力传递过程中的集中载荷，避免复合材料结构出现分层或断裂问题。从实际作业的适配性来看，这款概念飞行器可通过调整飞控参数，切换手动驾驶与自动驾驶模式，在城市通勤场景下可按照预设低空航线完成点对点出行，避开地面交通拥堵路段；在电力巡检、林业巡检场景下，可搭载可见光、红外检测设备，沿输电线路、林带完成低速巡检作业，涵道结构的低噪声特性也可降低作业过程中对周边居民区、野生动物的干扰；在应急救援场景下，可快速抵达地面交通无法覆盖的受灾区域，完成小批量急救物资投送或重伤人员转运，相比传统直升机具备更强的狭小空间适应能力。
