立式厕用卷纸承托支架结构设计方案

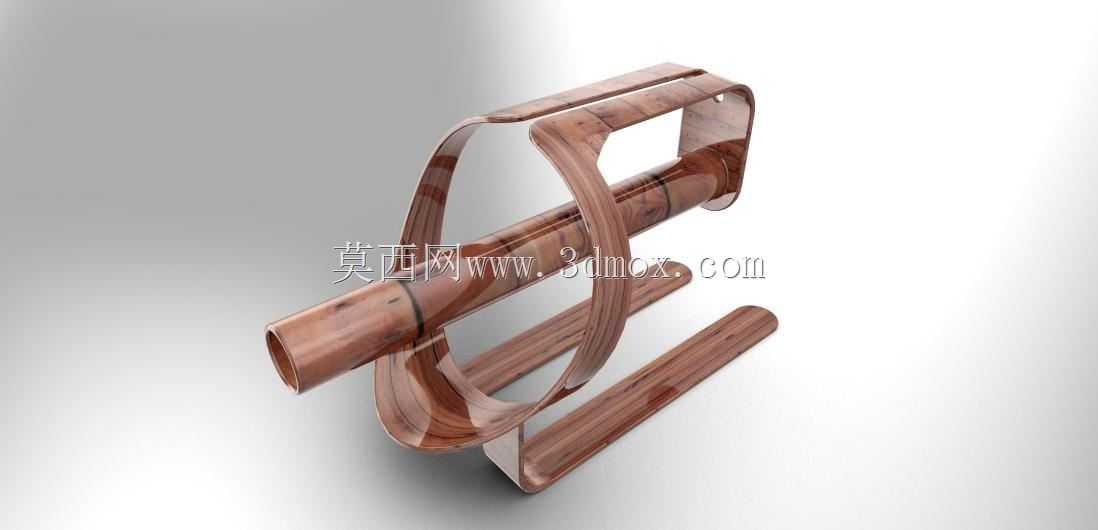

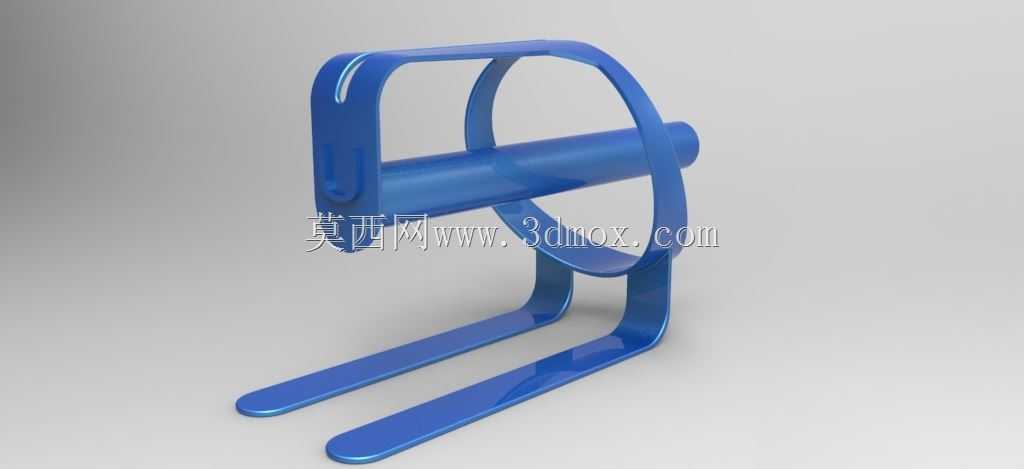

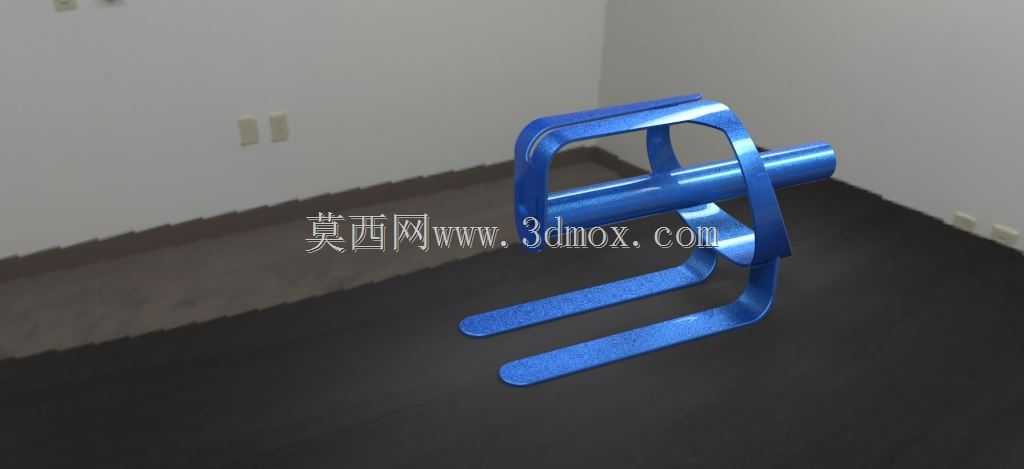

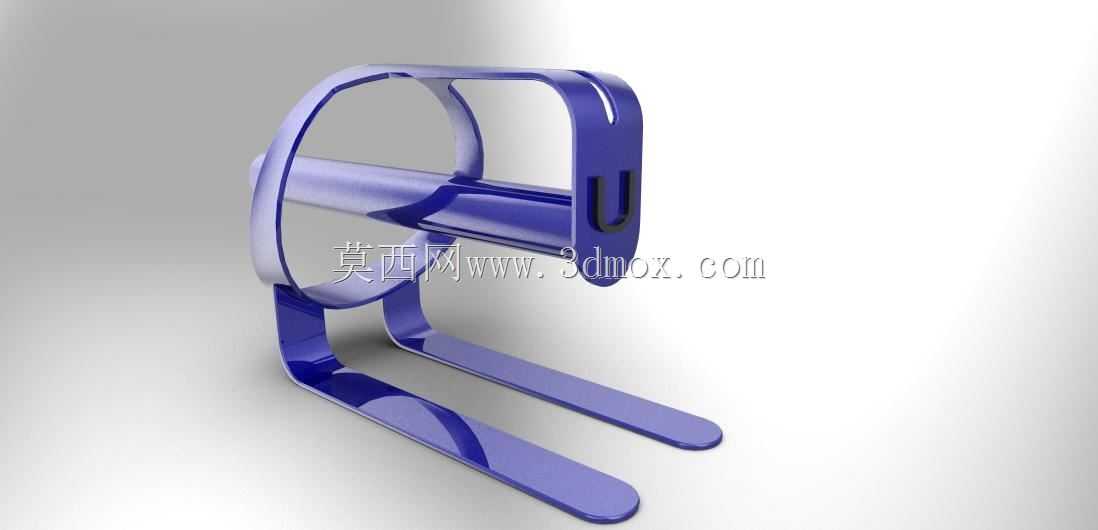

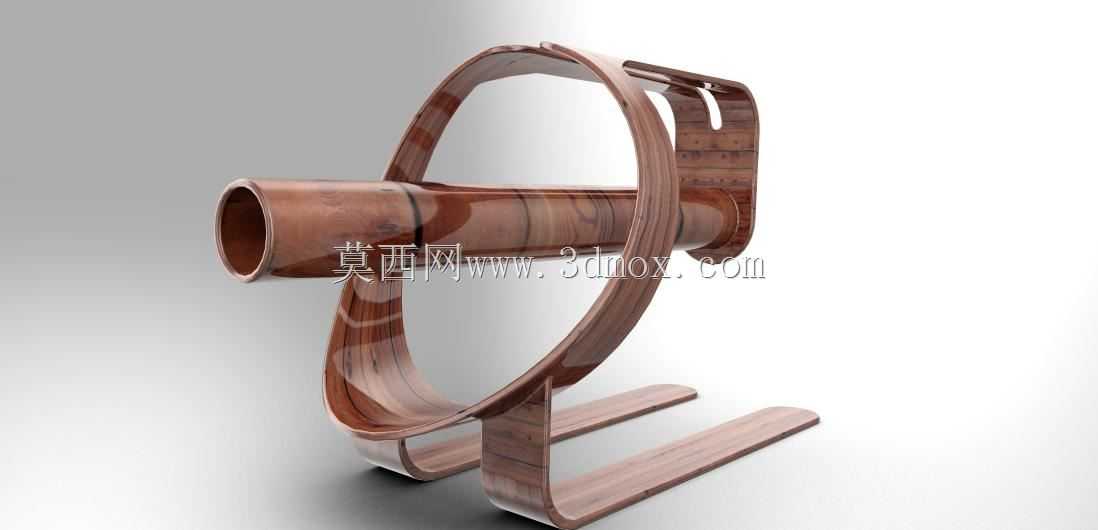

　　这款卷纸承托支架的设计，最初是针对商用公共卫生间台面、小户型卫浴间洗手台、开放式厨房料理台旁的卷纸放置需求做的结构优化，区别于常见的壁挂式卷纸架，它采用台面放置的无安装结构，不需要在墙面、柜体上打孔固定，对于已经完成装修、无法额外钻孔的使用场景适配性更强，也可以根据使用需求随时挪动位置，比如清洁台面时移开、临时调整取纸方位都很方便。从结构组成来看，整个支架分为底部支撑脚、侧围限位架、顶部压持臂三个核心部分，底部采用两根平行的扁条状支撑脚，支撑脚向支架前侧延伸出足够长度，形成稳定的三角形支撑投影面，即使单手撕拉卷纸时施加侧向拉力，整个支架也不会出现侧翻、滑移的问题，支撑脚的底面可以根据实际生产需求粘贴防滑胶垫，

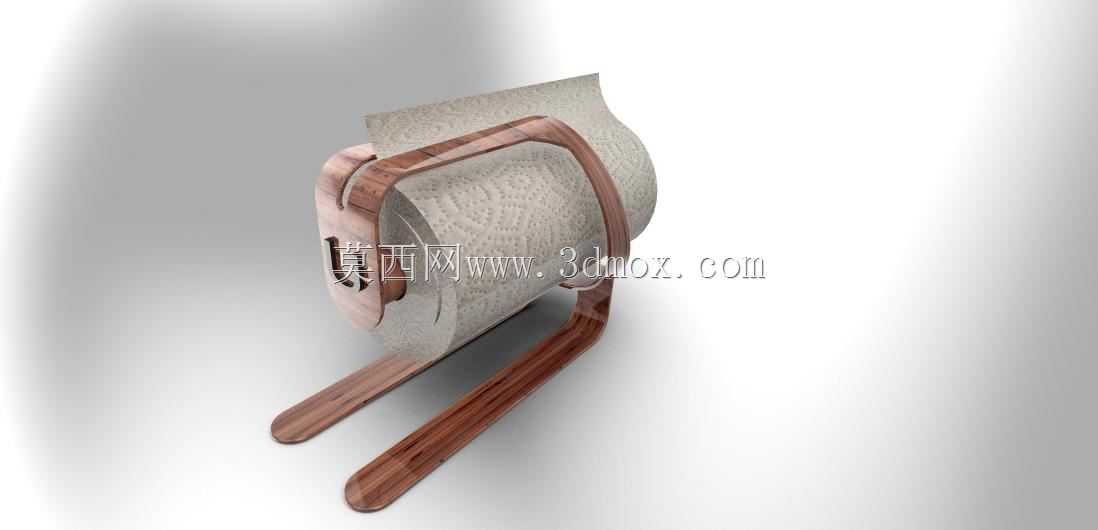

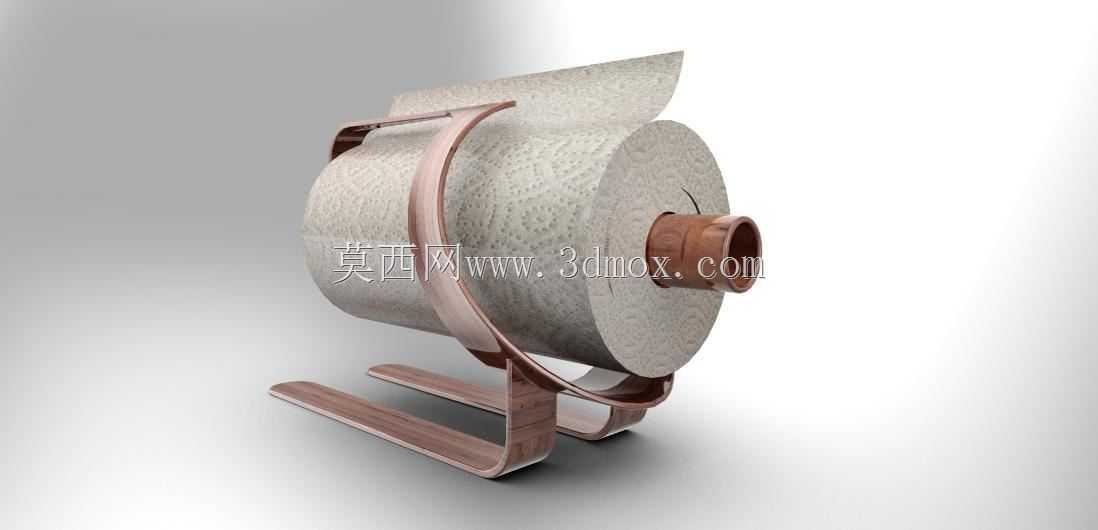

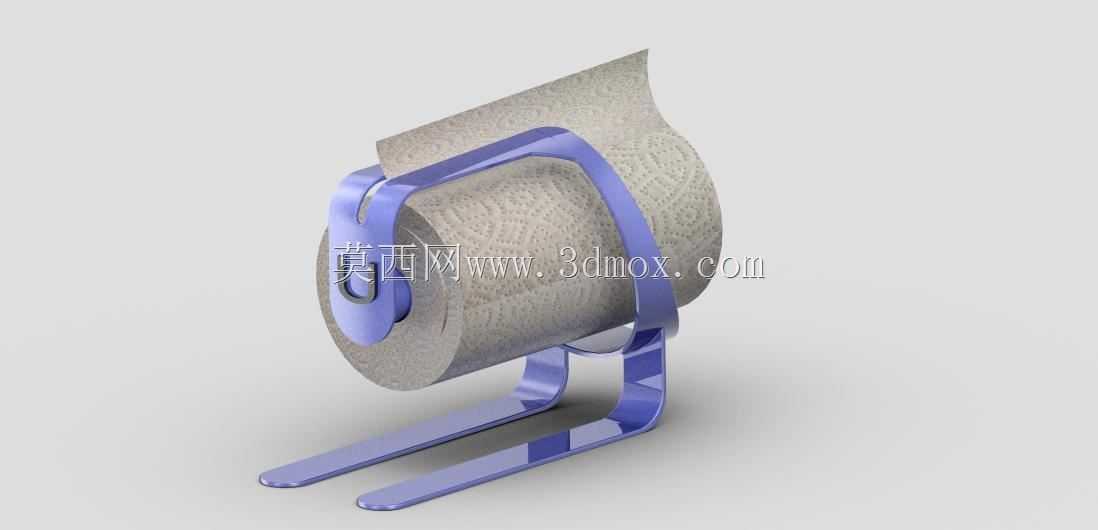

　　进一步提升与光滑台面的摩擦力，避免在大理石、玻璃台面上出现滑动位移。侧围的弧形限位架刚好贴合卷纸的外圆柱面，不需要额外的穿纸轴结构，卷纸可以直接从上方卡入限位架内，更换卷纸时不需要拆卸任何结构部件，直接将用完的纸筒向上取出，再放入新的卷纸即可，相比传统穿轴式卷纸架，换纸操作的效率提升明显，也不会出现穿轴丢失、卡滞的问题。顶部的压持臂采用弹性铰接结构，压持臂的末端压在卷纸的外圆柱面上，当撕拉卷纸时，压持臂会给卷纸施加适当的阻尼力，避免卷纸因为拉力过大出现过度转动、多余纸巾散落在台面上的问题，同时压持臂的弧度经过反复调整，不会卡滞卷纸的转动，单手持物时也能单手完成撕纸操作，不需要另一只手固定卷纸。在材料选型上，

　　这款支架既可以采用食品级PP或者ABS塑料通过一体注塑成型，塑料材质的支架重量轻、色彩可选范围广，适合家居场景搭配不同的装修风格，一体注塑的结构没有拼接缝隙，日常清洁时直接用湿抹布擦拭即可，不容易积留卫生死角；也可以采用不锈钢、锌合金或者铝合金通过钣金折弯、压铸成型后做表面抛光、喷塑处理，金属材质的支架质感更好，承重强度更高，适合人流量较大的公共商用场景，长期使用也不会出现结构变形、断裂的问题。从安装边界尺寸来看，这款支架适配市面上绝大多数常规尺寸的空心卷纸，支撑脚的总宽度控制在120mm以内，前后延伸长度控制在160mm左右，整体高度不超过180mm，占用的台面空间非常小，即使是宽度较窄的洗手台边缘也能稳定放置，

　　不会和台面上的洗手液瓶、牙杯等其他物件产生空间干涉。在结构细节处理上，所有和卷纸接触的部位都做了圆角倒钝处理，没有尖锐的棱角，既不会划伤卷纸导致纸巾提前破损，也能避免用户取纸时被金属或者塑料毛刺划伤，压持臂的铰接位置做了隐藏式处理，不会外露铰接轴的缝隙，避免长期使用后灰尘、水渍进入铰接位置导致转动卡滞。实际使用过程中，卷纸的出纸方向可以根据使用习惯调整为向前或者向下出纸，支架的限位结构不会限制卷纸的转动方向，不管是厨房用的吸油纸、卫生间用的卫生纸，还是商用场景的擦手卷纸，只要尺寸在适配范围内都可以稳定放置使用，相比壁挂式卷纸架对安装墙面的要求，这款台面式支架不需要考虑墙面材质、安装高度、管线避让的问题，对于租房群体、临时办公场所、展会临时卫生间这类无法做固定安装的场景，适配性远高于传统壁挂产品。在建模过程中，各个部件的连接位置都做了公差配合的预留，塑料注塑版本的铰接位置采用一体成型的塑料活页结构，不需要额外加装金属铰接轴，减少装配工序的同时也降低了生产成本，金属版本的铰接位置采用不锈钢铆钉连接，转动阻尼可以通过铆钉的压合力度调整，保证长期使用后阻尼力不会出现明显衰减，支撑脚的末端做了微向上的翘边处理，避免挪动支架时支撑脚边缘刮花台面的漆面或者玻璃表面。
