多角度抓地适配杠杆式连接紧固组件

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435558
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件
  • 多角度抓地适配杠杆式连接紧固组件

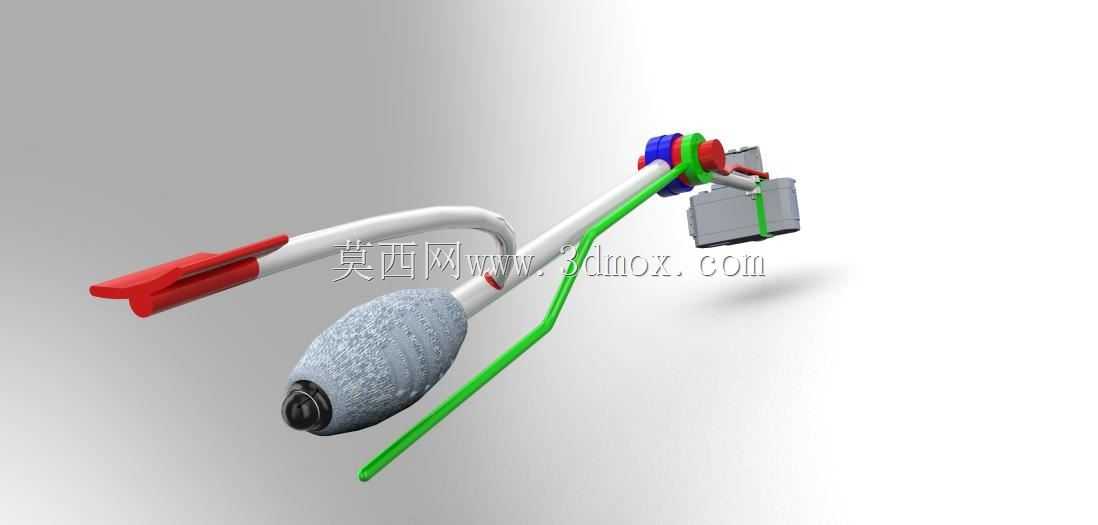

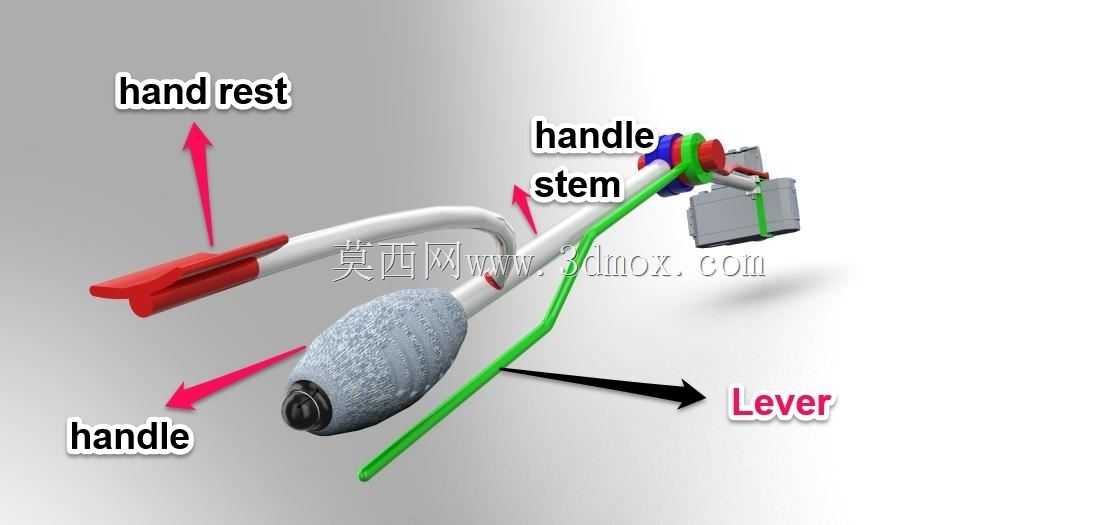

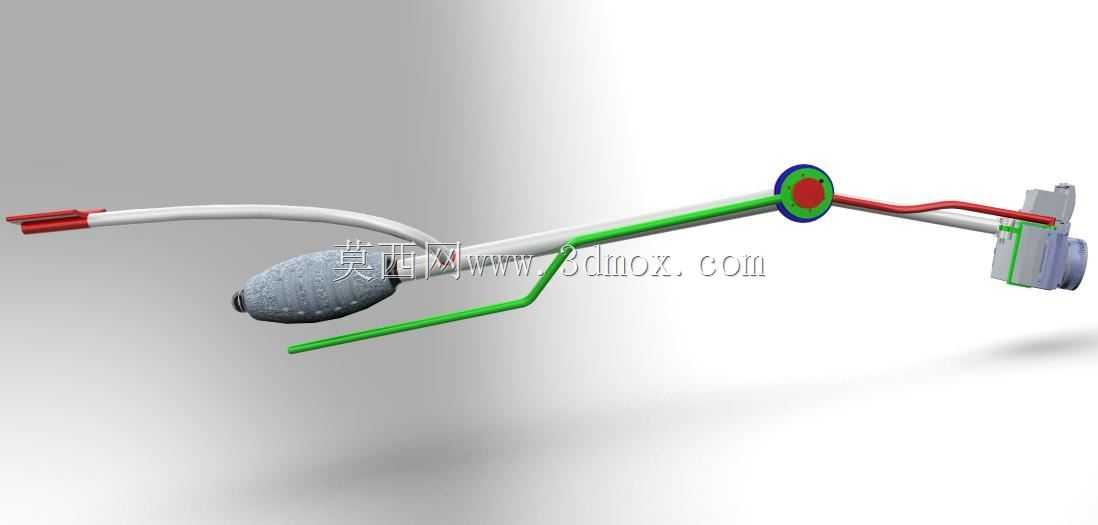

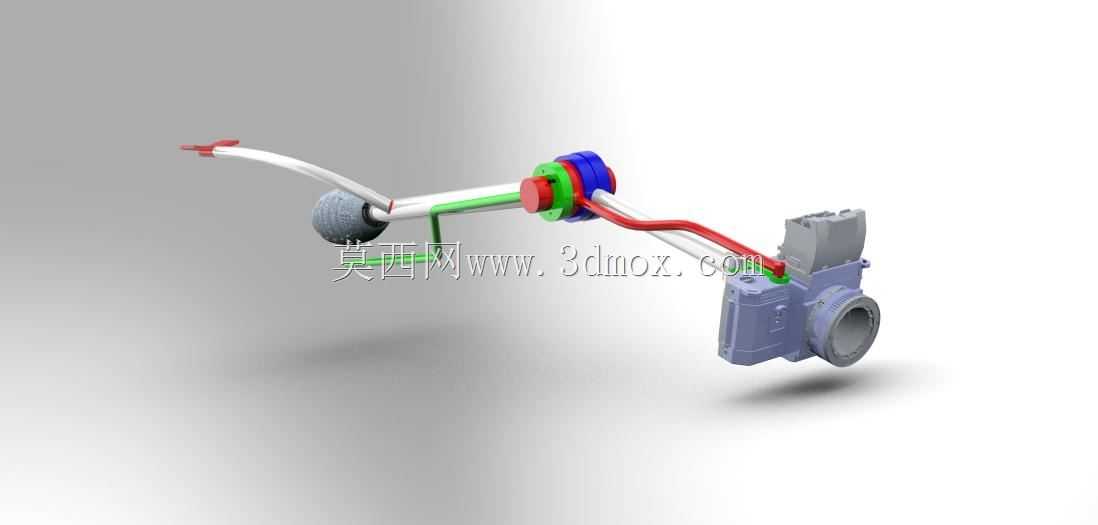

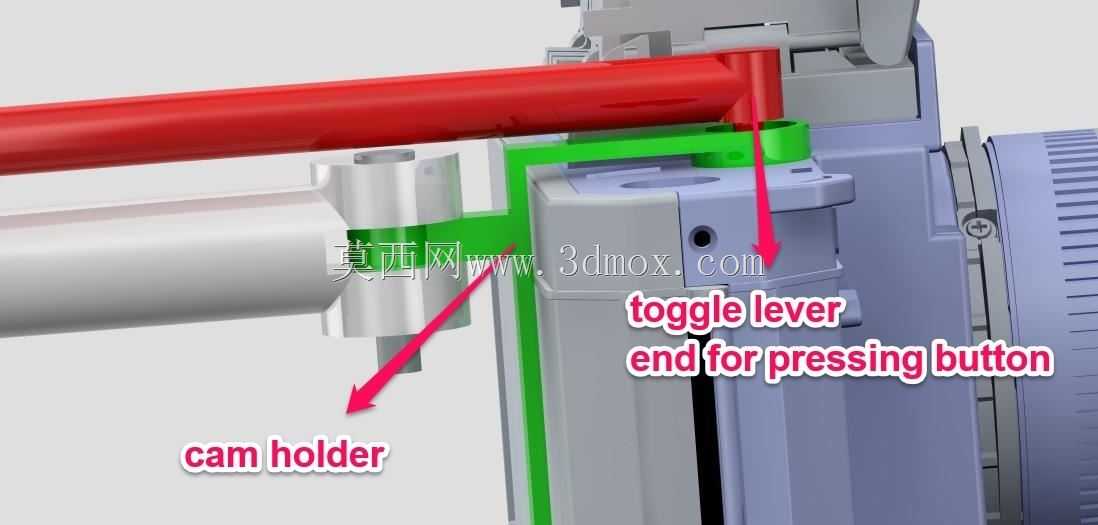

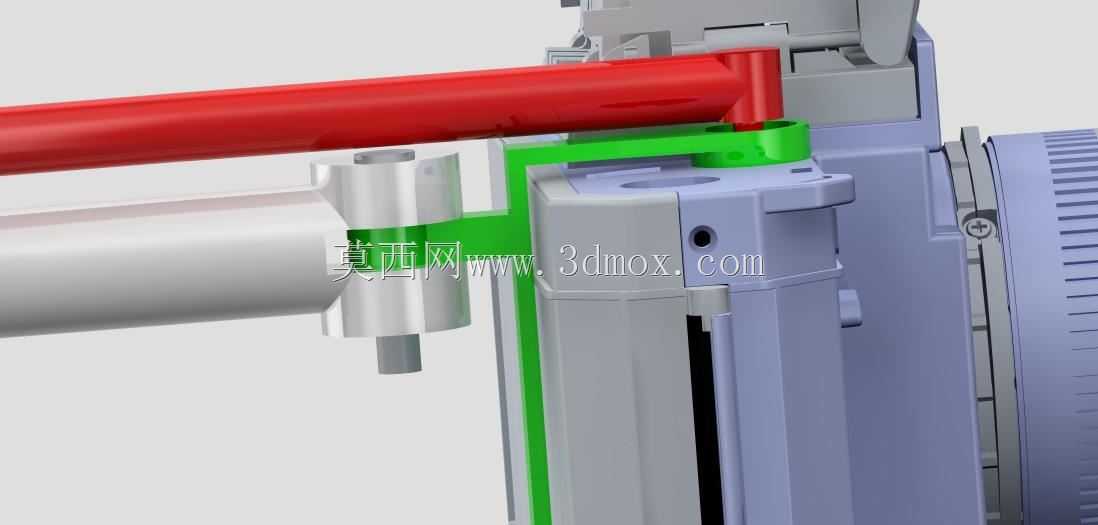

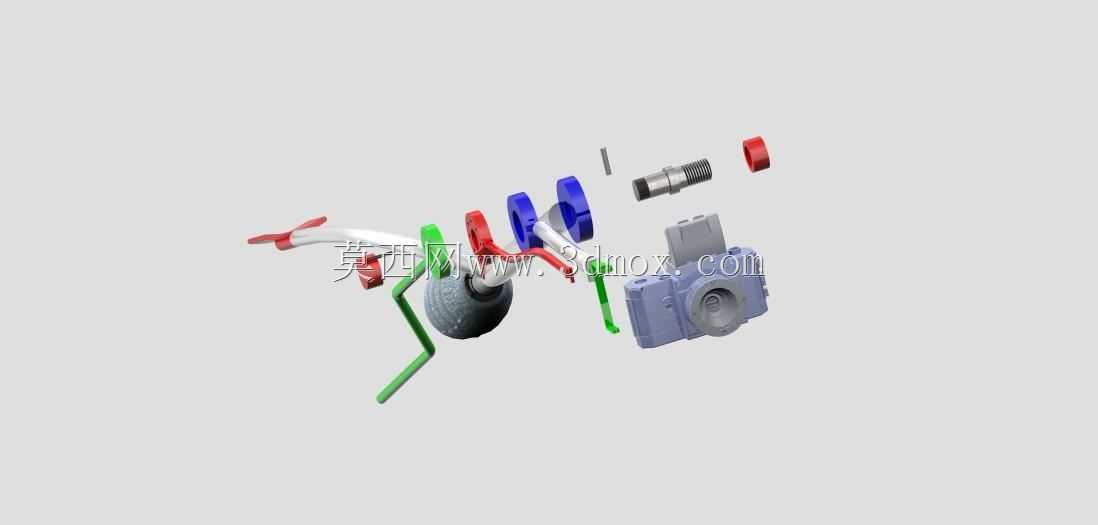

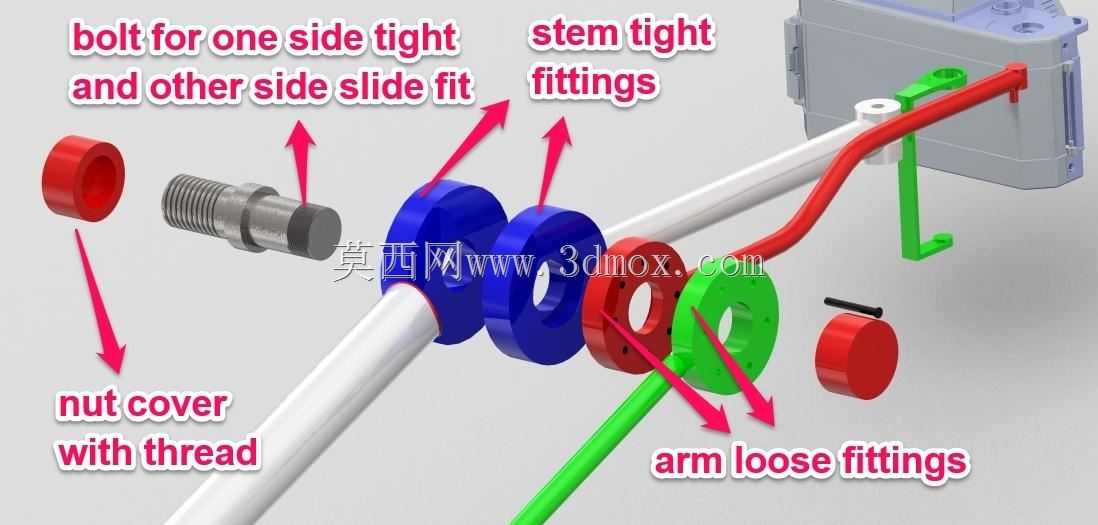

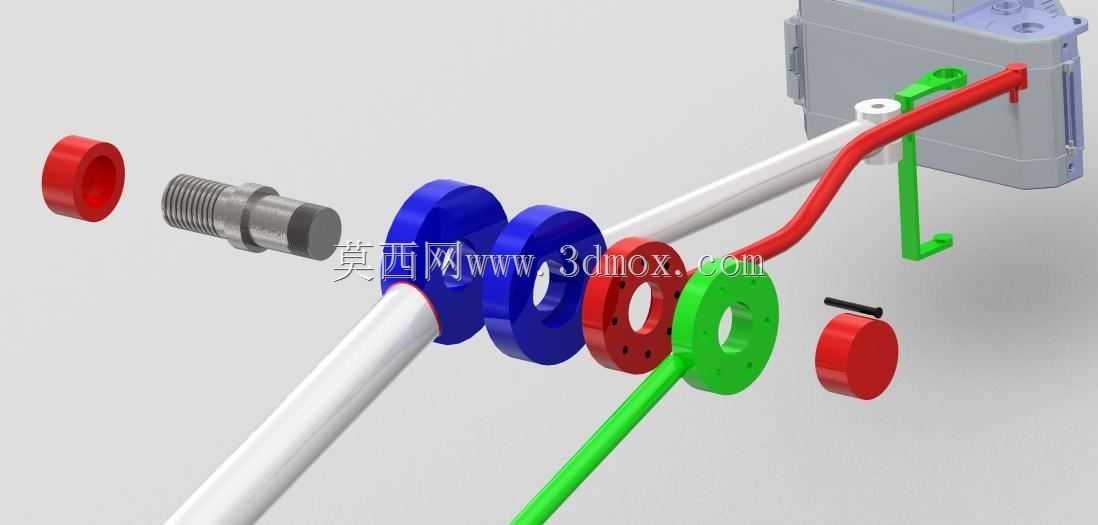

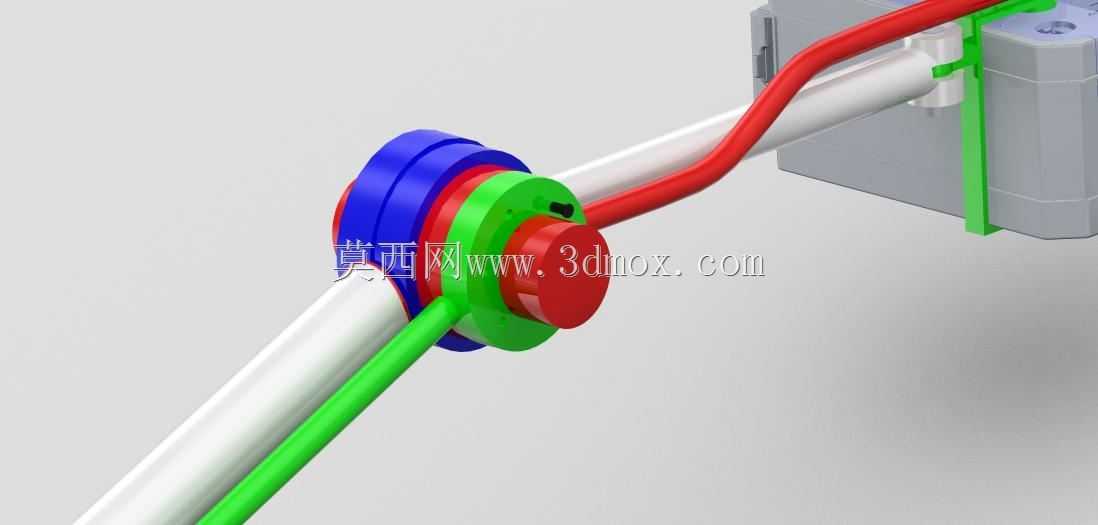

  这套组件的核心设计逻辑,是解决户外便携支撑类设备在复杂非平整地面的抓附固定问题,常见于便携摄影支撑脚架、野外勘测设备支架、临时作业工装支撑腿的末端连接环节,区别于传统固定式脚撑仅能适配硬质平整地面的局限,通过多组配合件的公差匹配实现角度自适应与紧固状态的快速切换。从结构拆分来看,组件包含单侧紧定单侧滑配的螺栓件、带内螺纹的螺母盖帽、杆体紧定配件、摆臂松配套件四个核心配合单元,其中螺栓件采用一头过盈紧定、一头间隙滑配的公差设计,紧定侧与支撑主杆端孔采用H7/p6的过盈配合,装配后无相对窜动,滑配侧与摆臂连接孔采用H8/f7的间隙配合,保证摆臂可绕轴顺畅转动无卡滞。螺母盖帽带全段内螺纹,与螺栓滑配侧的外螺纹匹配,

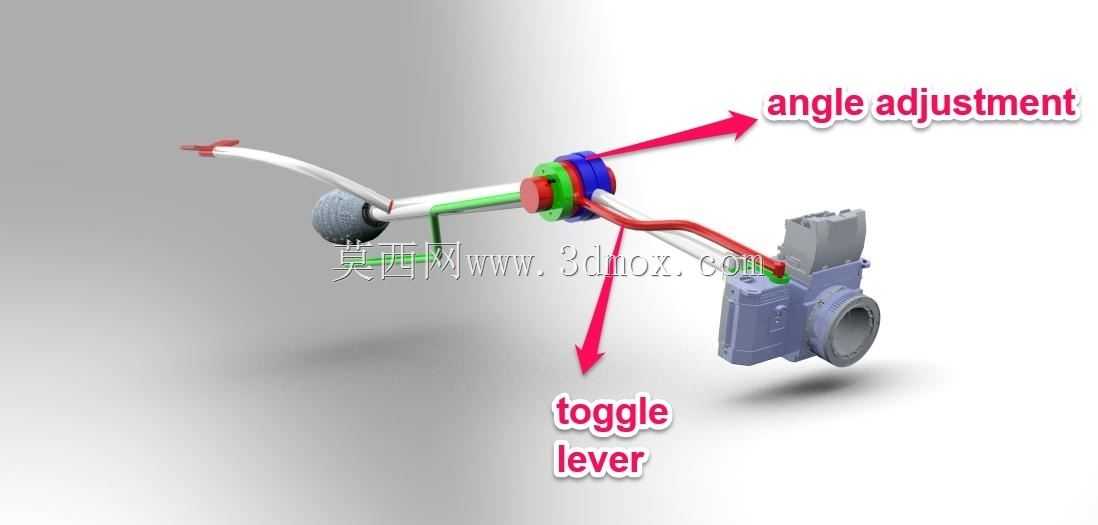

  旋紧时可通过端面压紧力锁定摆臂的转动角度,旋松1-2圈即可解除锁定实现角度快速调整,无需完全拆卸螺母,适配现场快速调平的作业需求。杆体紧定配件采用台阶式轴套结构,内孔与支撑主杆采用过渡配合,通过侧面顶丝实现轴向定位,轴套外圆作为摆臂转动的辅助支撑面,表面粗糙度控制在Ra1.6,降低摆臂转动时的摩擦阻力,同时承担摆臂传递的横向载荷,避免螺栓单独受剪导致的变形问题。摆臂松配套件是实现多角度抓地的核心结构,摆臂末端设计有锯齿状抓地齿,齿尖夹角60度,可嵌入松软泥土、碎石路面、沥青缝隙等不同质地的接触面,摆臂与主杆的连接端采用腰型孔设计,允许摆臂在0-45度范围内自适应偏转,配合主杆端的角度限位凸台,避免摆臂过度偏转导致的结构失效。

  整套组件的安装边界需匹配直径25-32mm的圆形支撑主杆,轴向安装总长度控制在120mm以内,径向最大摆幅半径75mm,安装时无需对主杆做复杂加工,仅需在主杆对应位置钻一个直径5mm的顶丝定位孔即可完成装配,适配现有多数标准规格支撑腿的改装需求。在实际工况下,当支撑设备放置在平整硬质地面时,可将摆臂调整至与主杆同轴位置,旋紧螺母盖帽锁定,此时组件末端为平面接触,支撑稳定无晃动;当放置在倾斜坡面、松软泥地或凹凸不平的碎石路面时,旋松螺母盖帽,摆臂可在重力与地面反作用力的作用下自适应偏转至与地面完全贴合的角度,抓地齿嵌入接触面后旋紧螺母锁定,可将支撑设备的抗侧滑能力提升60%以上,避免设备倾倒造成的设备损坏或测量误差。

  设计过程中针对各配合件的受力做了针对性优化,螺栓件采用40Cr调质处理,硬度达到28-32HRC,可承受最大1200N的横向剪切力;螺母盖帽采用尼龙加纤材质,螺纹段自带防松阻尼,无需额外加装弹簧垫圈即可在振动工况下保持锁紧状态;摆臂件采用6061-T6铝合金材质,表面做硬质阳极氧化处理,兼顾轻量化与耐磨性能,单组组件总重量控制在180g以内,不会给便携支撑设备增加过多负重。各配件之间的装配公差经过反复迭代验证,滑配面的间隙控制在0.02-0.05mm之间,既保证转动顺畅无卡滞,又不会因间隙过大导致支撑时出现晃动虚位;紧定配合面的过盈量控制在0.01-0.03mm之间,装配时可通过铜棒敲击完成压装,无需专用液压工装,适合小批量生产与现场改装作业。
