红纹装饰圆柱握持件外观结构设计

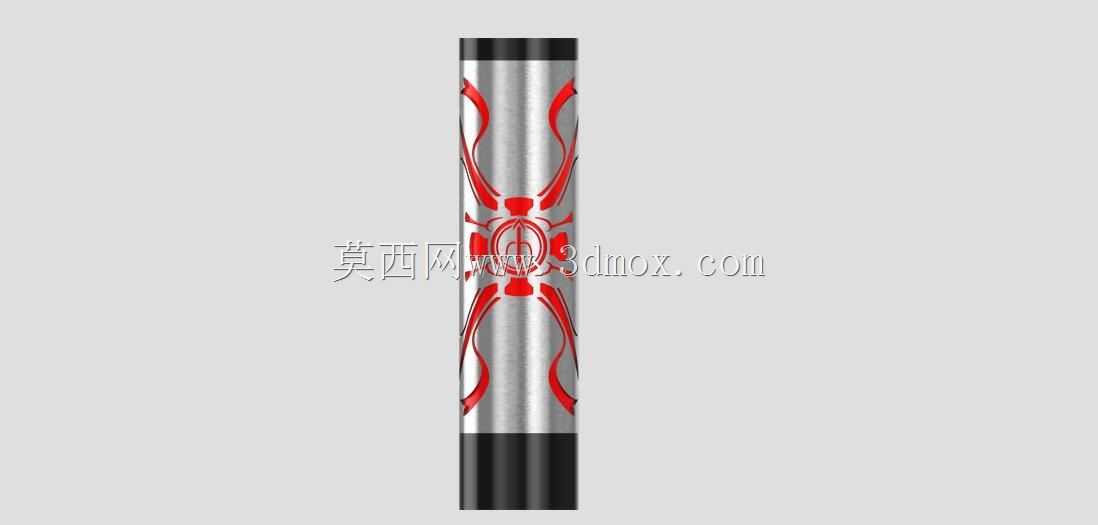

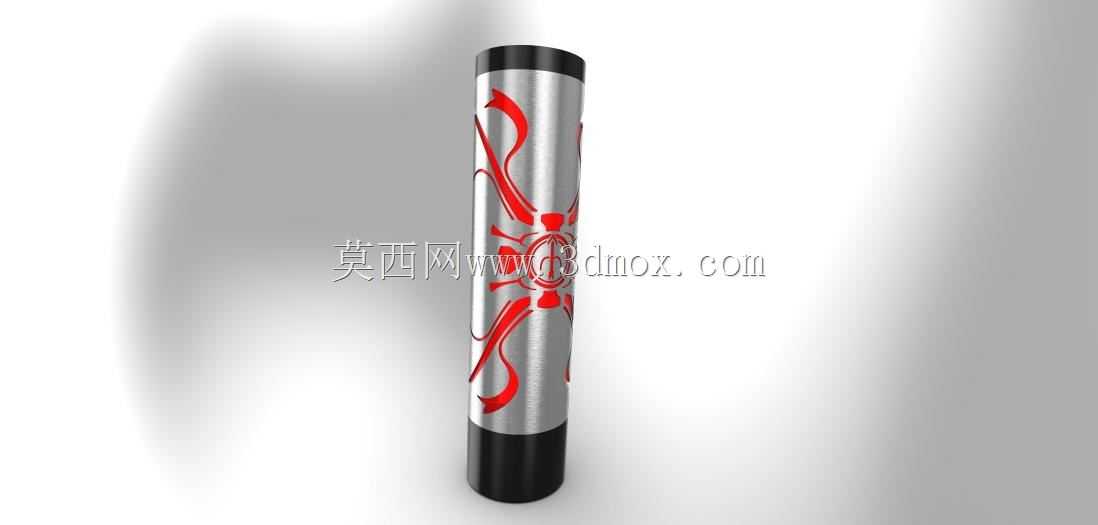

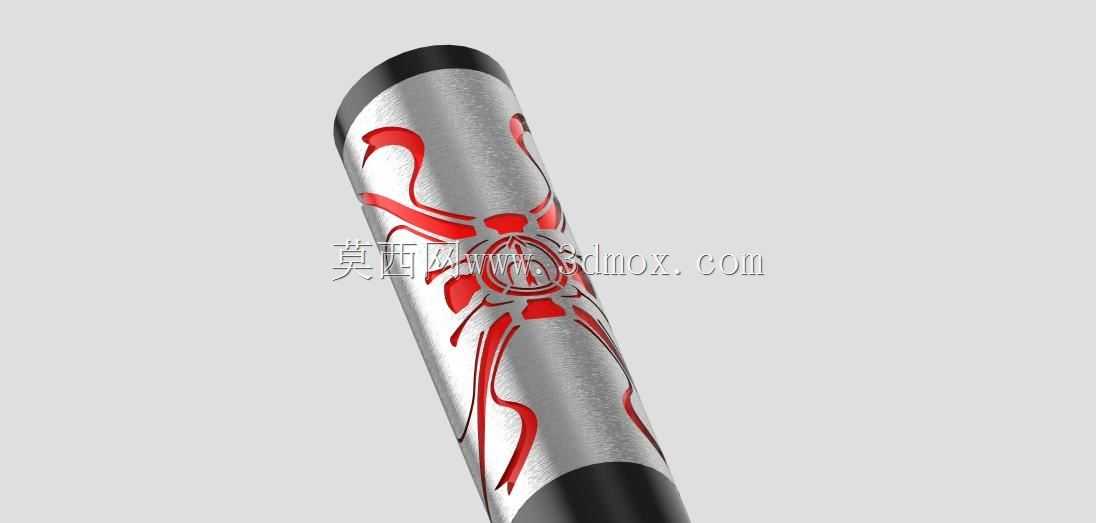

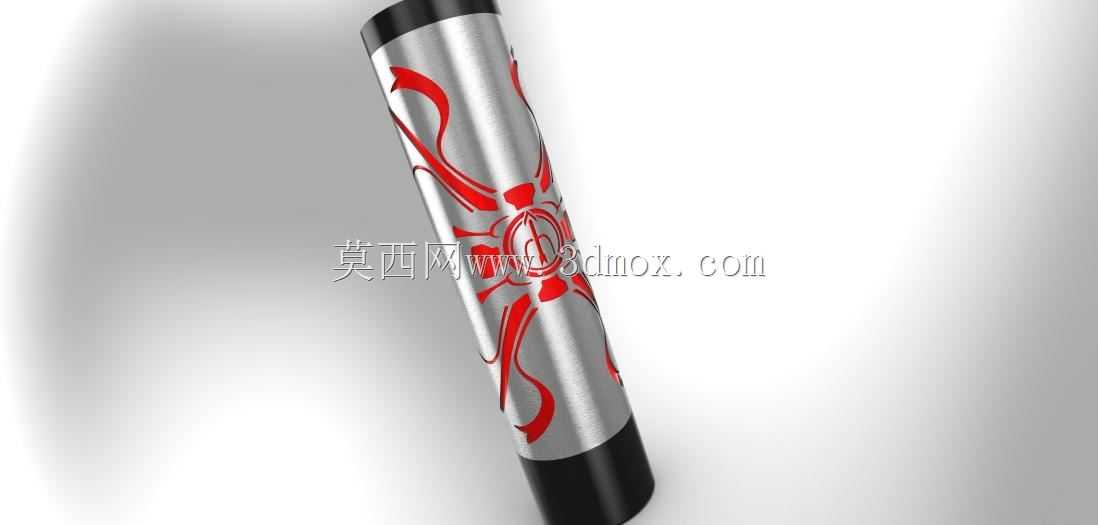

　　该圆柱握持件的设计，最初是面向手持类消费电子外设、小型工具握柄的外观定制需求展开，在日常的手持设备使用场景中，握持部件的触感、视觉辨识度直接影响用户的使用体验与产品记忆点，区别于常规单色光滑握柄的设计思路，这款结构在圆柱基体的基础上做了嵌入式的图案纹理设计，整体采用等直径圆柱作为主体轮廓，两端做了等宽的封边结构，封边与主体圆柱保持同轴度公差，避免装配后出现台阶错位影响握持顺滑度。从结构边界来看，主体圆柱的外径控制在常规成人手掌握持的舒适尺寸区间，长度适配单手握持的覆盖范围，两端封边的外径与主体圆柱保持一致，没有突出的棱边，所有过渡位置都做了小圆角处理，避免长时间握持出现硌手的问题。图案设计上采用了对称式的红纹造型，纹理嵌入基体表面，

　　没有突出于圆柱外轮廓，既保证了视觉上的层次感，又不会因为纹理凸起影响握持的顺滑度，纹理的线条走向顺着圆柱轴向分布，在握持时手指接触的位置，纹理的凹陷深度控制在合理范围，既可以提供轻微的防滑阻尼，又不会积累污渍便于日常擦拭清洁。材质表现上模拟了金属喷砂的基体质感，红色纹理部分做了亮面处理，和哑光的金属基体形成视觉对比，提升外观的精致度，这种表面处理的搭配也适配量产的工艺要求，基体可以采用铝合金阳极氧化做哑光金属效果，红色纹理部分可以通过填漆或者二次氧化的工艺实现，不需要额外的粘贴装饰件，提升结构的耐用性，避免长期使用出现装饰件脱落的问题。从安装适配的角度，该圆柱件为中空结构，内部可以预留安装空间，适配不同的内部功能组件，

　　不管是作为小型手电筒的外壳、手写笔的笔身，还是定制工具的握柄，都可以通过调整内部的安装筋位来适配不同的内部零件，外部的统一轮廓不需要做额外修改，只需要调整两端封边的连接结构，就可以适配不同的产品装配需求。在建模过程中，圆柱主体的曲面做了连续的曲率检查，保证整个圆柱面的圆度公差，避免出现多边形棱角影响外观和握持感，红色纹理的曲面做了等深度的偏移处理，保证所有纹理位置的凹陷深度一致，在量产加工时不会出现局部深度过浅导致上色不均匀，或者深度过深影响结构强度的问题。两端的封边结构和主体采用同轴配合，配合面做了定位止口设计，装配时可以快速对齐，保证装配后整体的同轴度，不会出现两端封边歪斜的问题。这种外观结构的设计，

　　平衡了视觉装饰性和实际使用的功能性，没有为了追求外观效果牺牲握持的舒适度和结构的耐用性，在手持类产品的外观定制场景中，既可以作为独立的握柄组件使用，也可以作为外观参考方案，调整纹理图案适配不同的产品风格，比如替换纹理图案就可以适配不同的品牌视觉元素，不需要修改整体的握持结构尺寸，大幅缩短同类型产品的外观开发周期。
