储液罐液位光效可视化标识结构设计

　　在化工、食品加工、制药等行业的流体存储环节，储液罐是核心的物料承载设备，日常运维中操作人员需要快速判断罐内液位状态、设备运行工况，传统的液位计多采用刻度式、浮球式结构，观察时需要近距离核对刻度，在光线不足的车间环境、或者高位布置的储液罐上，液位读取效率低，还容易出现误判，一旦出现液位异常不能及时发现，很容易引发溢罐、干烧等生产事故。这套标识结构的设计初衷，就是解决储液罐工况可视化程度不足的问题，把罐内的液体液位状态用波浪纹样做具象化呈现，同时把设备的运行光信号、警示信号用霹雳形态的折线纹样做视觉强化，让操作人员在较远的距离就能快速识别设备状态，不需要凑近核对液位刻度。从结构安装边界来看，这套标识采用贴合式安装结构，

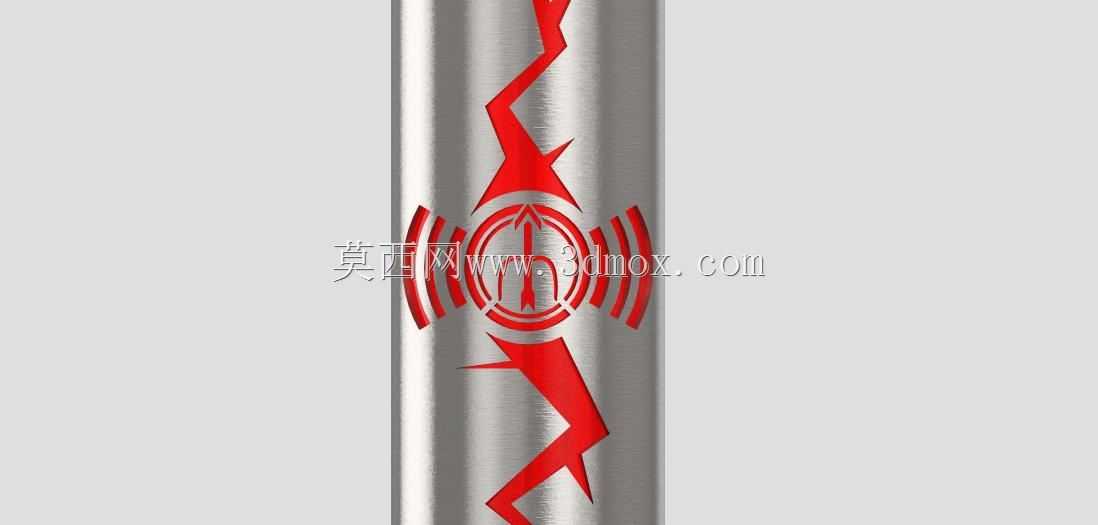

　　整体为薄型片状设计，厚度控制在5mm以内，可以直接贴合在储液罐的外壁观察区位置，不需要对储液罐本体做开孔、焊接改造，不会破坏储液罐的原有承压结构，适配直径从0.8m到3m的立式、卧式储液罐安装，安装位置对应储液罐的常规液位观察区间，也就是罐底以上0.2m到罐顶以下0.3m的区域，不会和储液罐原有进出料管道、人孔、爬梯等结构产生安装干涉。标识的主体纹样分为两个功能区，中部的环形波纹结构对应液位可视化区域，环形内部的箭头标识指向液位对应位置，两侧扩散的波纹线条模拟液体波动的形态，当罐内液位处于正常区间时，波浪纹样对应常规液位高度，操作人员可以通过波纹覆盖的位置快速判断液位占比；上下延伸的红色折线霹雳纹样对应光信号传导区域，

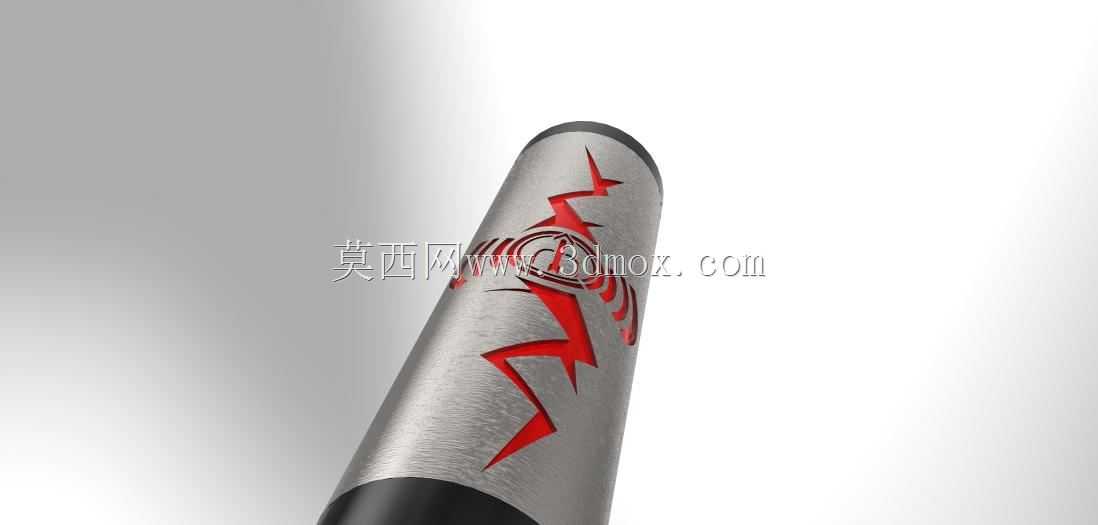

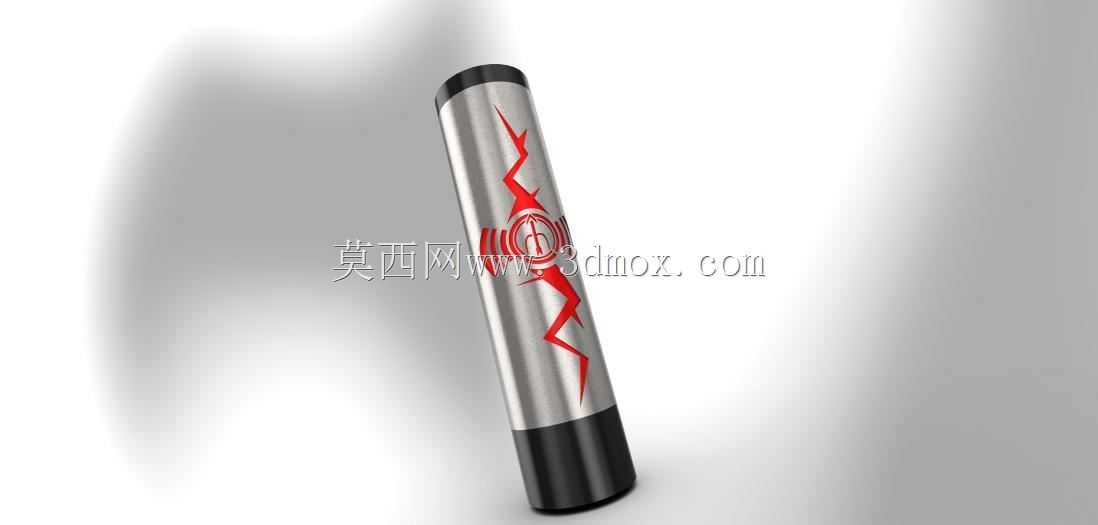

　　这个区域内置导光结构，可以和储液罐配套的液位传感器、运行状态指示灯联动，当罐内液位超出上下阈值、或者设备出现故障报警时，导光结构会点亮霹雳形态的折线纹样，醒目的红色折线在车间环境下辨识度极高，即使在15米外的巡检通道上，也能第一时间捕捉到报警信号。在设计细节上，标识的基底采用304不锈钢薄板冲压成型，表面做拉丝处理，和常见的不锈钢储液罐外壁质感保持一致，不会显得突兀；纹样部分采用耐候性红色亚克力填充，和不锈钢基底之间用耐高温密封胶做封边处理，能够适应车间内-20℃到80℃的环境温度，耐受普通的酸碱雾气腐蚀，长期使用不会出现掉色、脱落的问题。和传统的喷涂标识、粘贴标签相比，这套带导光功能的标识结构不需要额外做独立的报警灯安装支架，

　　把液位标识和状态警示功能整合在同一个结构件上，减少了储液罐外壁的附属部件数量，降低了运维清洁的难度；纹样的识别逻辑符合操作人员的视觉认知习惯，波浪对应液体、折线闪电对应光电报警，不需要额外做操作培训就能快速读懂标识含义，在多罐并排布置的罐区里，能够大幅提升巡检效率，降低人工判断的失误率。从建模实现的角度来看，结构建模时需要重点把控不锈钢基底的折弯弧度，要和对应安装的储液罐外壁曲率完全匹配，保证贴合安装时没有缝隙，避免积灰积液；导光结构的安装槽要做公差配合设计，保证亚克力导光件嵌入后不会出现松动，密封胶的填充槽深度控制在1mm，既保证密封效果，又不会让胶体外溢影响外观；纹样的线条宽度统一为8mm，保证远距离观察时的线条辨识度，折线的转角处做R2的圆角处理，避免冲压加工时出现应力集中导致的基材开裂问题。
