Urbee品牌u形金属立体标识结构设计

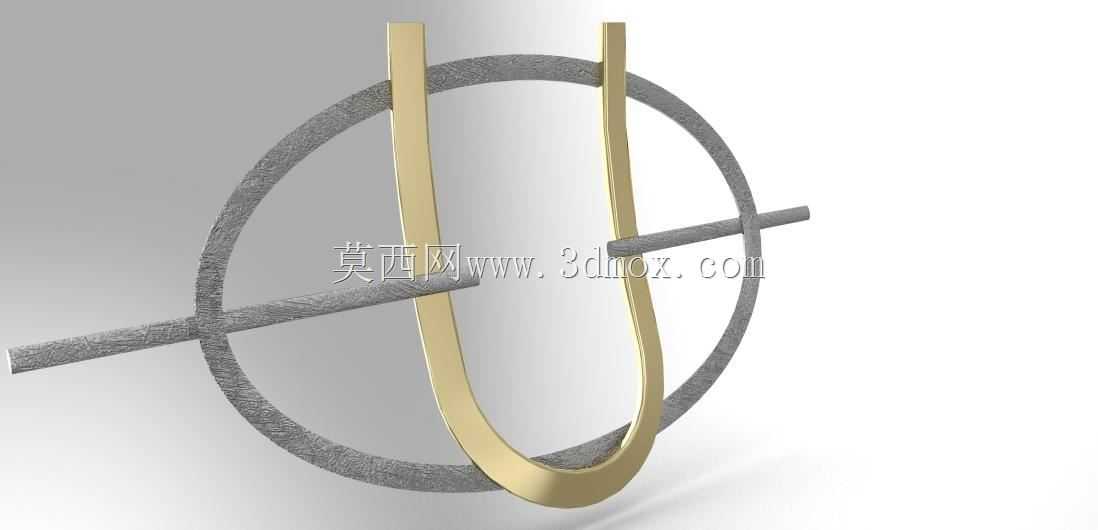

　　该u形立体标识作为Urbee品牌的专属视觉识别构件，核心应用场景覆盖品牌线下展陈装置、量产车型车身外饰标识、品牌周边文创金属配件、线下体验店墙面立体装饰等多个领域，不同应用场景下对构件的安装固定方式、表面处理工艺、结构强度要求存在明显差异，建模阶段已针对不同场景预留对应的结构调整空间。从结构设计逻辑来看，整个标识分为两个核心组成部分，其一为做磨砂质感处理的灰色环形基座，其二为做亮面金属质感处理的金色u形主体，二者通过横向贯穿的金属连接杆实现相对位置固定，连接杆同时穿过环形基座与u形构件的对应点位，避免两个部件出现相对转动或移位。设计过程中首先确定环形基座的轮廓参数，环形并非正圆结构，而是根据u形构件的外轮廓弧度做了适配性调整，

　　环形的内圈直径略大于u形构件的最大横向跨度，保证u形构件嵌入环形内部时，二者之间预留均匀的视觉间隙，不会出现轮廓干涉的问题。环形基座的截面采用矩形截面设计，截面厚度根据应用场景的尺寸需求做等比例缩放，当用于车身外饰标识时，环形截面厚度控制在3mm以内，边缘做R0.5mm的圆角处理，避免安装后出现锐边划伤的风险；当用于展陈大型标识时，截面厚度可放大至20mm以上，内部预留中空腔体，降低整体构件重量，同时预留背部挂装的安装孔位。金色u形构件作为标识的视觉核心，其轮廓曲线经过多轮调整，u形的两个竖直臂并非平行结构，而是带有微小的外倾角度，与环形基座的内圈弧度形成视觉呼应，u形的底部圆弧过渡段采用大曲率顺滑过渡，避免出现折线棱角破坏整体的流畅感。u形构件的截面同样采用矩形截面，截面宽度略大于环形基座的截面宽度，在视觉上形成主次层级，突出u形符号的核心识别性。横向贯穿的连接杆在设计时做了视觉弱化处理，连接杆的直径小于环形基座的截面厚度，表面处理与环形基座保持一致的磨砂质感，安装后连接杆的两端与环形基座的外侧面齐平，不会出现突出的结构影响整体外观。从安装边界来看，小型车载标识的整体外轮廓尺寸控制在80mm80mm范围内，背部预留3M胶粘贴位或者两个直径2mm的铆接孔，可直接固定在车身钣金或者内饰塑料件表面，安装后突出车身表面的高度不超过5mm，满足车辆行驶过程中的风阻要求，不会因为突出过高出现高速行驶时脱落的问题。

　　中型展架标识的整体尺寸控制在300mm300mm范围内，背部预留壁挂安装槽，可直接卡在墙面的挂钉上，安装后与墙面之间预留2mm的间隙，避免墙面不平整导致标识安装后出现歪斜。大型墙面装饰标识的整体尺寸可放大至1200mm*1200mm，构件采用分块拼接结构，环形基座分为四段圆弧构件，u形构件分为左右两个竖直臂与底部圆弧段，现场通过内置的连接销完成拼接，拼接缝隙控制在0.1mm以内，拼接完成后做表面补色处理，保证外观的整体性。设计过程中针对不同材质的加工工艺做了适配，当采用金属冲压工艺制作小型标识时，所有棱角处的圆角参数均满足冲压模具的脱模要求，避免出现冲压过程中材料撕裂的问题；当采用3D打印工艺制作大型展陈标识时，

　　所有构件的壁厚均控制在2mm以上，内部设置网格状加强筋，保证打印过程中不会出现构件变形，同时降低打印材料的消耗。两个构件的表面质感差异通过工艺处理实现，磨砂质感部分采用喷砂氧化工艺，亮面部分采用抛光电镀工艺，两种工艺处理后的构件在组装时，连接位置设置定位台阶，保证组装后两个部件的相对位置精度控制在0.2mm以内，不会出现错位影响视觉效果。在结构强度校核方面，针对车载使用场景，模拟车辆高速行驶时的风阻载荷、洗车时的高压水流冲击载荷，对连接杆的连接强度、构件与背部胶层的粘接强度做了校核，保证在-40℃到80℃的环境温度范围内，标识不会出现脱落、变形、开裂的问题。针对户外展陈使用场景，构件的所有连接缝隙处都做了密封处理，避免雨水进入构件内部导致锈蚀，同时表面做耐紫外线涂层处理，保证长期户外使用不会出现褪色、表层脱落的问题。
