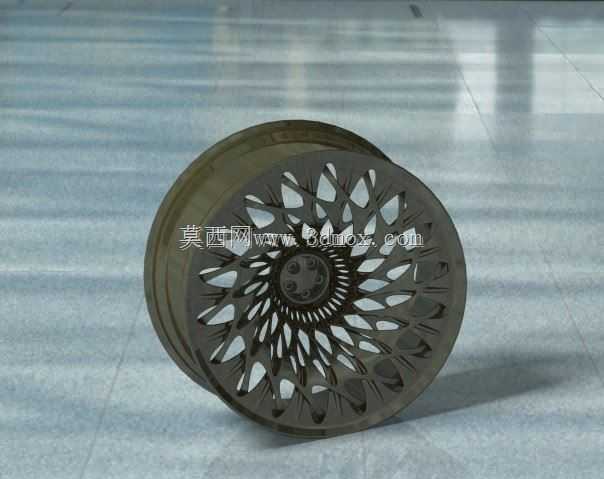

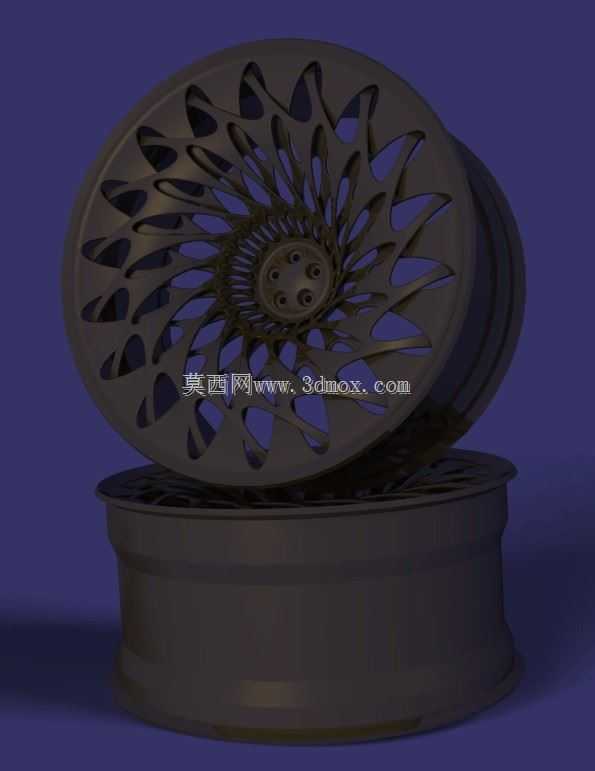

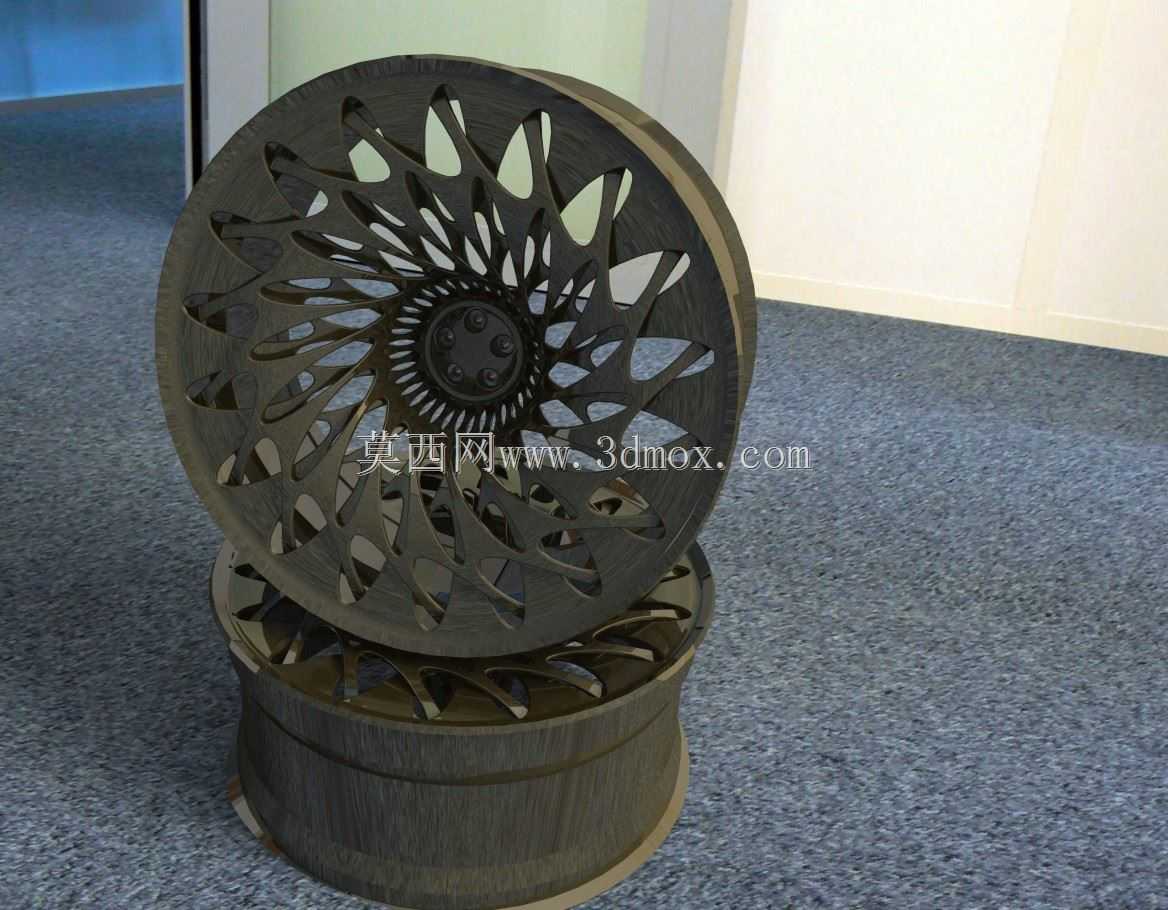

多辐条旋涡式汽车轮毂结构设计

　　汽车轮毂作为连接轮胎与车桥的核心承载部件，其结构设计直接决定整车行驶的安全性、操控稳定性与NVH表现，这套多辐条旋涡式轮毂的建模过程，完全围绕乘用车日常行驶的全场景工况展开，没有多余的装饰性冗余结构。从实际装车场景来看，这类轮毂适配17-19寸轮胎规格，主要面向家用轿车、城市SUV的改装与配套需求，日常行驶中需要承受垂直载荷、横向侧倾力、制动扭矩以及颠簸路面的冲击载荷，因此在结构设计阶段，首先要明确安装边界：轮毂中心孔尺寸匹配主流乘用车的轴头规格，PCD节圆直径对应常见的5孔安装布局，孔位公差严格控制在装配允许范围内，避免装车后出现动平衡超差、高速抖动的问题。轮辋部分的结构完全贴合轮胎装配的标准尺寸，胎圈座的角度、凸缘的高度都严格遵循行业通用规范，保证轮胎安装后气密性达标，不会出现慢漏气、脱圈的风险。

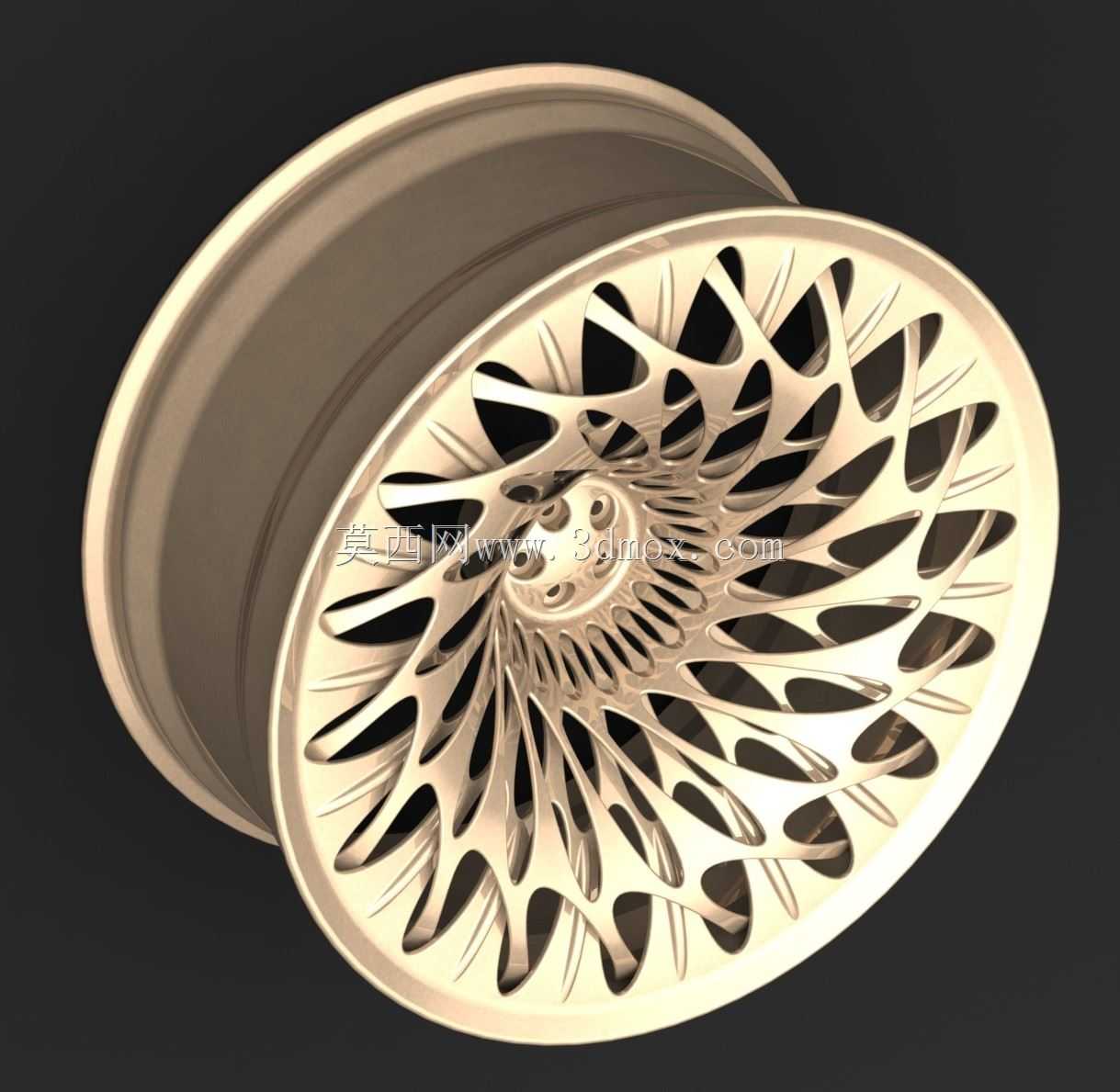

　　设计思路上没有采用传统的等距直辐条布局，而是采用旋涡式扭转辐条结构，这种布局并非单纯为了视觉效果，每根辐条的扭转角度、截面厚度都经过受力路径优化：从轮心安装盘位置向外延伸到轮辋的过程中，辐条截面逐渐收窄，同时顺着扭转方向形成连续的受力传导路径，车辆制动时的制动力矩、过弯时的横向载荷可以顺着辐条均匀分散到整个轮辋圆周，避免应力集中在辐条与安装盘的连接位置，相比同重量的直辐条轮毂，这种结构的抗冲击冗余量更高。辐条之间的镂空区域也经过尺寸核算，既保证足够的散热空间，让制动系统产生的热量可以快速通过镂空区域流通散出，避免长距离下坡制动时热衰减过快，同时也不会因为镂空过大导致辐条刚性不足，日常行驶中遇到路面坑洼冲击时，辐条可以产生微量弹性形变吸收冲击，不会直接出现断裂、变形的问题。

　　在细节结构处理上，轮毂安装盘的背面设计有均匀分布的减重凹槽，在不降低安装面刚性的前提下，尽可能降低非簧载质量，这对于提升整车操控性有直接帮助——非簧载质量每降低1kg，带来的操控提升效果远高于簧载质量降低5kg，凹槽的深度、加强筋的位置都避开了螺栓安装的受力区域，螺栓孔周边设计有凸台结构，分散螺栓拧紧时的压应力，避免长期使用后安装面出现压溃变形。轮辋与辐条的连接位置做了大圆弧过渡处理，没有尖锐的直角结构，从根源上降低应力集中系数，同时也方便后续铸造、机加工工序的成型，减少加工过程中出现应力变形的概率。气门嘴的安装位置预留了标准尺寸的安装孔，位置选在两根辐条之间的区域，既方便后续充气操作，也不会因为气门嘴突出影响动平衡块的安装。

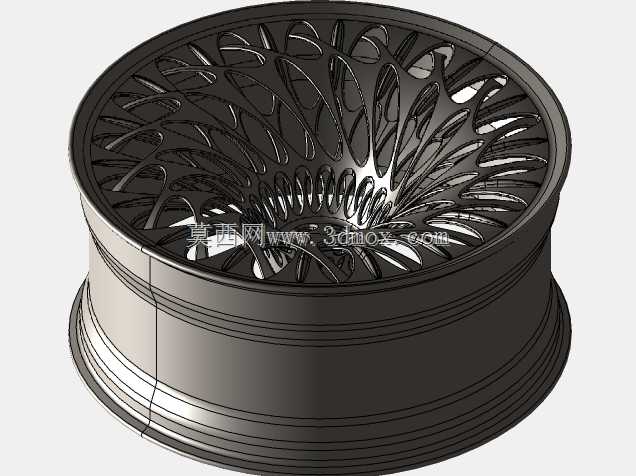

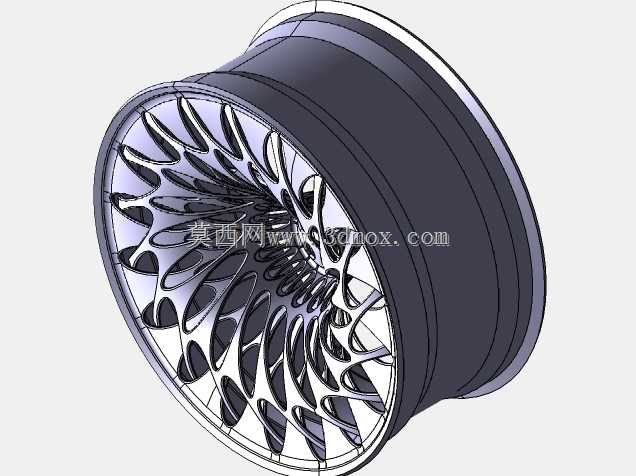

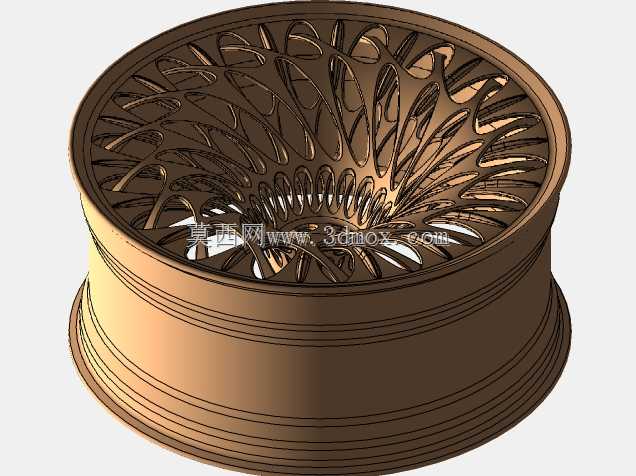

　　从实际使用的角度考量，这套轮毂的外形尺寸完全规避了装车后的干涉风险：轮辐的外伸量、偏距参数经过校核，打满方向时不会与翼子板、刹车卡钳发生剐蹭，即使搭配大尺寸多活塞刹车卡钳，轮辐内侧的预留空间也足够容纳，不需要额外加装垫片。表面的曲面过渡均匀流畅，没有突兀的凸起或者凹陷，后续做表面喷涂、抛光处理时，漆面附着均匀度更好，日常使用中也不容易积存泥水，清洁维护更加方便。建模过程中所有的圆角、拔模角度都符合铸造工艺的要求，没有出现倒扣、壁厚突变的结构，从三维模型直接导出工程图后，就可以直接用于模具开发，不需要额外做工艺性修正，完全满足量产落地的结构要求。
