激光扫描复刻进气NACA通风口结构

　　在航空、改装赛车以及特种作业车辆的进气系统设计中，NACA通风口是经过长期气动验证的成熟结构，这类埋入式进气口最早应用于航空飞行器，相比突出式的进气结构，它能在极低的气动阻力增量下，实现稳定的进气流量导入，同时避免高速行进中气流分离带来的进气效率波动。这次通过激光扫描逆向完成的进气NACA通风口总成，完整还原了实物的曲面精度，尤其是弯管段的曲率过渡、安装法兰的密封边界，都和实测实物的装配公差完全匹配，能直接用于同类结构的改型设计参考，也可作为逆向建模的曲面精度参照样本。

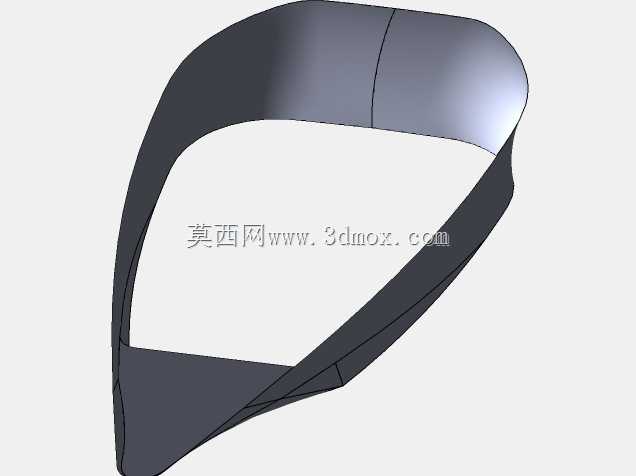

　　从实际应用场景来看，这类NACA通风口常布置在飞行器蒙皮、赛车引擎舱盖、特种越野车辆的侧围位置，负责为舱内的散热系统、进气系统导入外部冷却气流，部分同结构的通风口也会用于燃油系统的通气回路，避免油箱内部出现负压影响燃油供给。这套总成包含了NACA通风口主体、安装门体、密封胶圈以及燃油通风口保护器几个核心部分，其中弯管段采用了大曲率顺滑过渡的流道设计，内壁没有突兀的折角，能最大程度降低气流在管内的沿程阻力，减少进气过程中的压力损失。

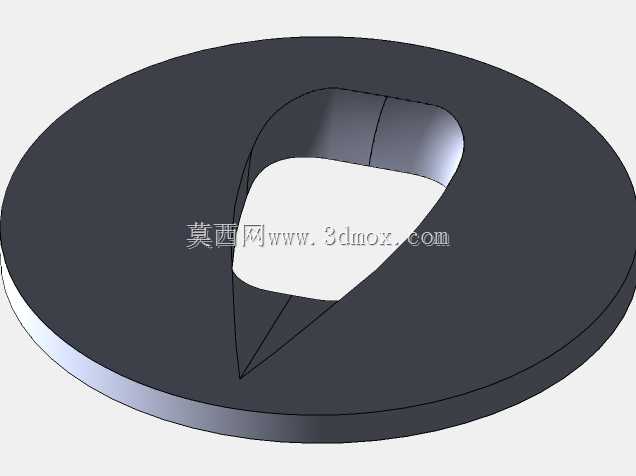

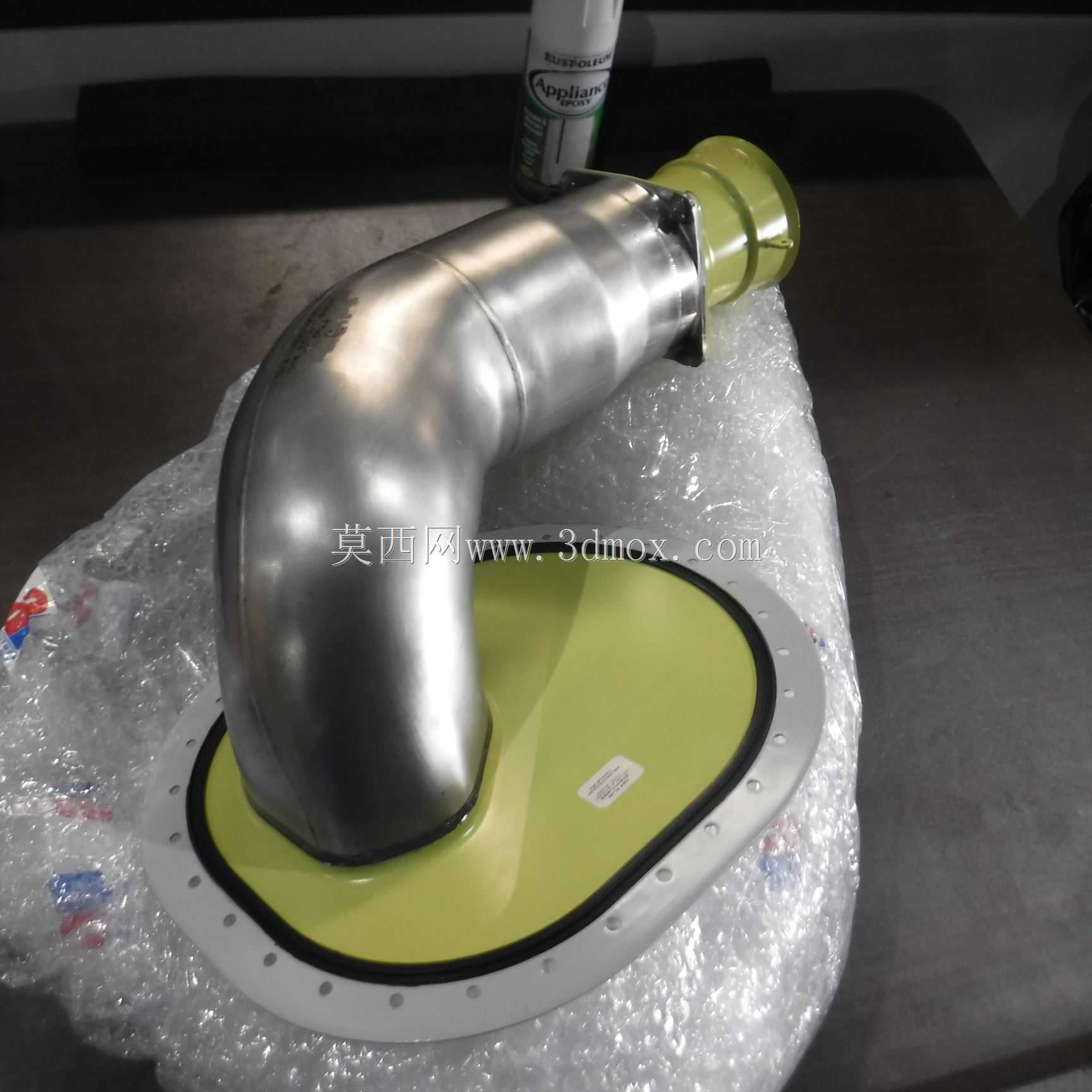

　　设计思路上，激光扫描获取的点云数据完整保留了实物的安装边界特征：底部的安装法兰采用了带螺栓孔的椭圆型结构，法兰面和安装基面完全贴合，配套的密封圈嵌在法兰的密封槽内，安装后能实现可靠的压合密封，避免高速行进中雨水、灰尘顺着安装缝隙进入舱内。弯管的出口端做了适配标准管路的快接结构，和外部通风管路对接时不需要额外做转接加工，能直接匹配常用口径的橡胶或金属连接管。燃油通风口保护器集成在通风口的侧部位置，采用了和主体一致的曲面过渡，不会额外增加突出的气动阻力，同时能避免飞行或行驶过程中飞溅的碎石、杂物直接撞击燃油通风口，造成通气口堵塞或者结构损坏。

　　从安装边界来看，整个总成的法兰安装孔位按照实物的孔距完全还原，安装时只需要在对应的蒙皮或舱盖位置开出匹配法兰轮廓的安装孔，将密封圈放置在法兰与安装基面之间，依次拧紧固定螺栓即可完成装配，不需要额外做适配性的修磨。弯管的走向经过实测验证，在安装后不会和舱内的周边部件产生运动干涉，管身的离地间隙、与周边结构的安全距离都符合实际使用的要求，即便是在高速气流冲击、车体持续振动的工况下，管身的固定强度也能满足长期使用的需求。

　　对于结构设计从业者来说，这类逆向扫描得到的模型最大的价值在于保留了量产实物的工程化细节，比如法兰面的密封槽深度、弯管段的壁厚变化、安装孔的倒角处理，这些细节是正向概念设计中很容易忽略的工程化要素，参考这类实测模型的结构参数，能有效减少设计阶段的试错成本，避免出现理论气动性能达标，但实际装配后密封失效、管路干涉的问题。尤其是NACA进气口的曲面轮廓，直接决定了进气效率和气动阻力的平衡，扫描得到的曲面数据完全复刻了经过实际工况验证的成熟轮廓，不需要再从零开始做气动外形的迭代验证，能大幅缩短同类产品的开发周期。

　　在实际的选型参考中，这类结构的通风口需要根据实际的进气流量需求匹配对应的通径，这套模型的弯管通径经过实测，能满足中小排量动力系统的进气需求，或者单区域的散热通风需求，如果是更大流量的使用场景，可以在这个结构的基础上按比例缩放曲面，同时对应调整法兰的安装尺寸和密封结构，保证缩放后的结构依然能保持原有的气动特性。另外模型中集成的密封结构设计也有很高的参考价值，这种嵌入式密封圈加法兰压合的密封形式，在很多外露安装的通风部件上都能通用，能适应高低温变化、雨水浸泡、振动冲击等复杂工况，不会轻易出现密封老化失效的问题。
