卧式3加仑小型储气罐结构设计

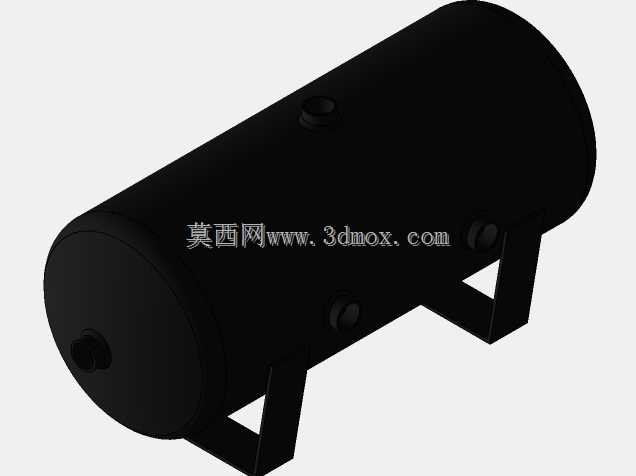

　　在气动系统的配套布局里，小型储气罐的作用往往被很多初入结构设计的从业者低估，它不是简单的压缩空气存储腔体，而是整个气动回路稳压、缓冲、冷凝排水的核心节点。这款3加仑规格的卧式储气罐，首先在安装边界上做了非常贴合小型设备集成的考量，卧式布局的重心更低，相比立式同容积罐体，在移动类气动设备、小型自动化工作站的机架内部安装时，不会占用过多垂直方向的安装空间，两个L型折弯支架直接焊接在罐体筒身下部，支架上预留的安装孔位可以直接配合螺栓固定在设备机架的安装平面上，不需要额外设计转接固定件，能有效减少现场安装的加工工作量。

　　从实际应用场景来看，这类小容积储气罐常配套在小型空压机出气端、气动执行元件集中的工位旁，或是移动式气动工具的配套气源单元里，当上游空压机的启停存在压力波动，或是多个气动气缸、气动夹爪同时动作瞬间耗气量突增时，罐体内存储的压缩空气可以快速补充回路压力，避免气压骤降导致的执行元件动作不到位、夹持力不足等问题。同时罐体上预留的多个接口，分别对应进气、出气、排水、压力检测的功能，接口的位置布局没有集中在罐体单侧，而是分散在筒身顶部、端盖侧部，实际接管时可以根据设备内部的管路走向选择对应接口，减少管路弯折的角度，降低气路的沿程压力损失。

　　设计思路上，这款罐体采用标准的圆筒加两端椭圆封头的焊接结构，这种结构是小型压力容器最成熟的结构形式，圆筒段的环向应力分布均匀，椭圆封头可以有效缓解端部的应力集中，不需要额外做加强筋结构就能满足常规气动系统0.8-1.2MPa工作压力的强度要求。筒身上的接口全部采用内螺纹连接形式，相比法兰连接的结构，小口径接口用螺纹连接的体积更小，密封件安装更方便，日常维护时拆卸接管也更快捷。下部的L型支架在折弯处做了圆弧过渡，避免折弯处的应力集中，支架与筒身的焊接位置特意避开了筒身的环向焊缝，减少焊接应力叠加对罐体强度的影响，同时支架的伸出长度经过核算，保证罐体安装后底部与安装平面留有足够的间隙，方便后期在端盖最低处的排水接口安装排水阀，不会因为间隙不足导致排水阀无法操作。

　　从外形尺寸的适配性来看，3加仑的容积换算后大概11升左右，整体筒身长度和直径的比例控制在2.3:1左右，这个比例下的卧式罐体，既不会因为筒身过长导致安装时横向占用空间过大，也不会因为直径过大导致垂直方向的安装高度超标，在小型自动化设备的机架层板之间、移动空压机的机身侧面、汽修工位的小型气源配套场景里，都能找到合适的安装位置。罐体表面的处理采用哑光喷塑工艺，相比喷漆的表面处理，喷塑层的附着力更强，在车间多油污、多粉尘的使用环境里，表面更容易擦拭清洁，同时也有更好的防锈能力，适合工业现场的复杂使用环境。

　　很多设计人员在选型小型储气罐时，往往只关注容积参数，忽略了接口位置、支架形式对安装的影响，这款罐体的设计就充分考虑了集成安装的便利性，所有接口的轴线要么垂直于安装平面，要么平行于安装平面，接管时不需要做复杂的空间角度弯管，支架的安装孔位采用长圆孔设计，安装时可以在小范围内调整固定位置，抵消机架加工时的孔位误差，降低安装对位的难度。在实际的气动回路设计里，将这类小型储气罐布置在耗气元件集中的位置附近，比单纯加大空压机的排气量稳压效果更好，同时还能减少空压机的频繁启停，延长空压机的使用寿命，罐体内腔的容积足够沉淀压缩空气中携带的冷凝水，定期通过端部的排水阀排出，就能避免冷凝水进入下游气动元件，损坏气缸密封件、堵塞气动阀的气道。
