埃尔科风机电机组装结构三维设计

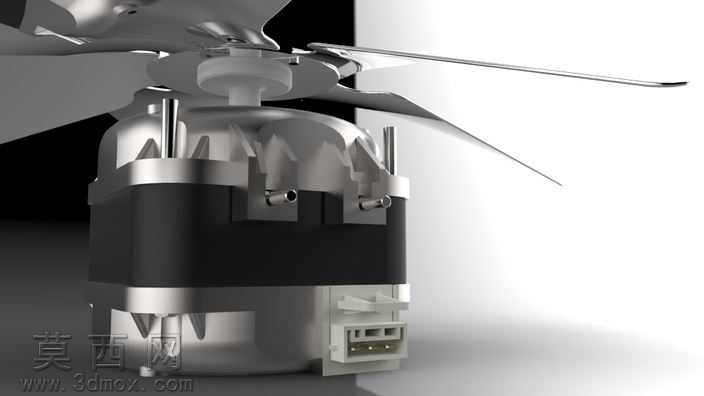

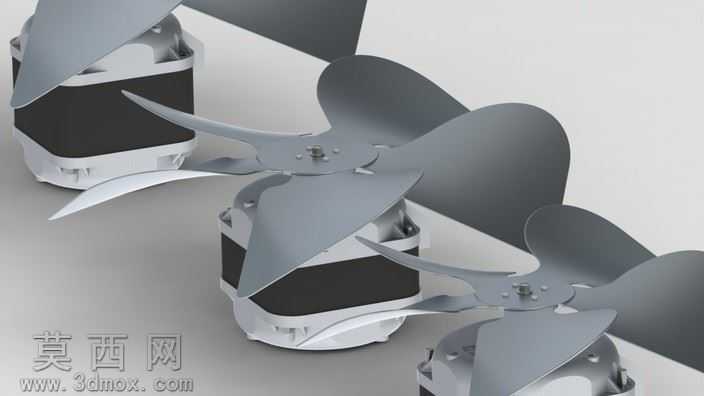

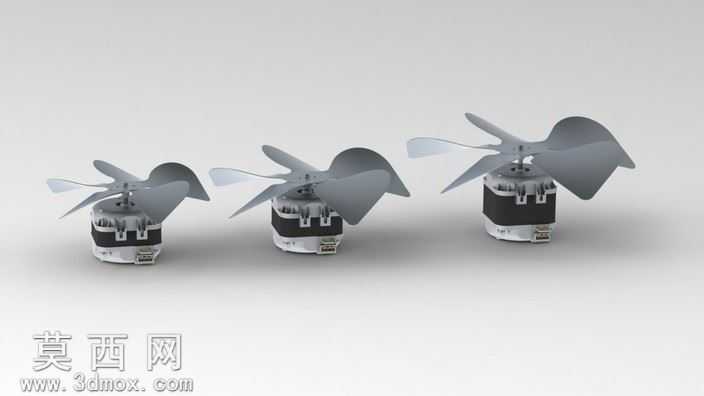

本套模型围绕埃尔科系列风机与电机的组装结构展开三维设计，完整还原了风机动力单元与风叶组件的装配逻辑，建模过程中严格遵循实际产品的尺寸比例与装配公差要求，确保各部件的配合关系完全符合真实生产装配标准。建模阶段先完成电机主体的结构搭建，精准还原电机外壳的曲面造型、端盖的卡扣结构以及输出轴的定位特征，外壳部分采用哑光磨砂质感的材质表现，还原工程塑料外壳的真实触感，金属输出轴则赋予金属拉丝材质，凸显机加工部件的精密质感。风叶部分的建模是整套设计的重点，针对不同配置的风叶做了差异化的曲面处理，小配置款风叶采用小弦长、大安装角的曲面设计，适配小功率电机的高转速输出特性；中等配置款风叶优化了叶型的弧度曲线，在保证风量的同时降低运转风阻；大型配置款风叶加宽了叶根的连接结构，强化大尺寸风叶运转时的结构强度。风叶表面做了哑光金属材质处理，还原铝合金冲压风叶的真实质感，叶根与电机轴连接的固定座、锁紧螺丝等细节都做了精细化建模，没有省略任何装配细节。整套模型包含三个不同功率配置的风机电机组装版本，分别对应不同的风量输出需求，各版本之间的电机安装尺寸、风叶连接接口做了统一的适配设计，可直观展示同系列产品的模块化设计思路。渲染阶段采用柔和的影棚布光，清晰呈现各部件的结构轮廓与材质差异，装配关系一目了然，可用于风机产品的结构演示、装配教学以及新品研发阶段的方案验证，帮助设计人员快速理解风机电机的组装逻辑与结构特点，为后续的产品优化、性能仿真提供精准的三维模型基础。
