电脑CPU散热轴流风扇三维结构模型

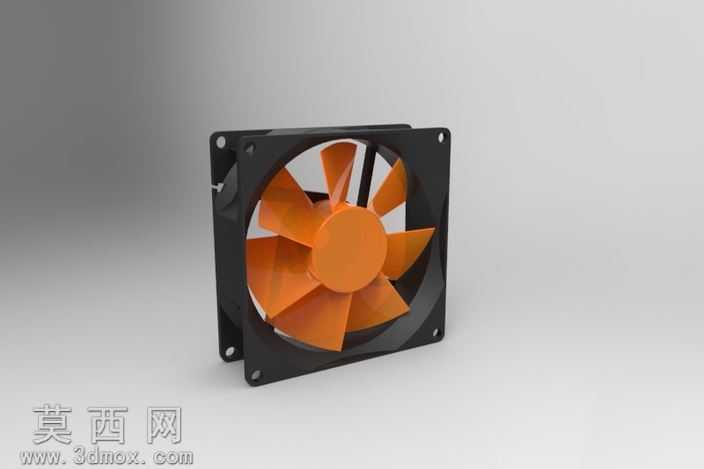

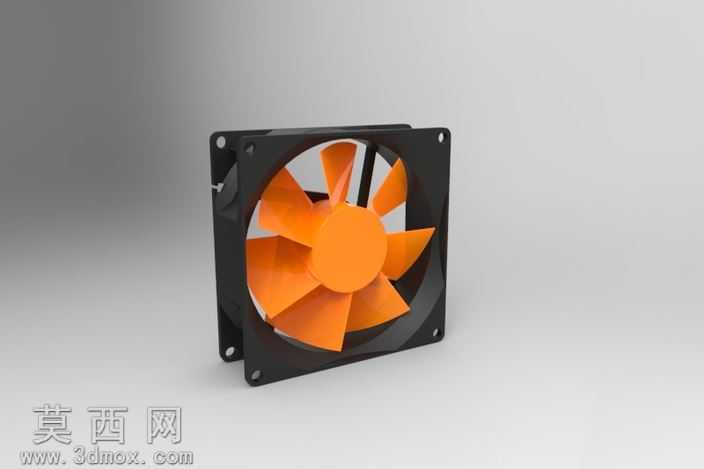

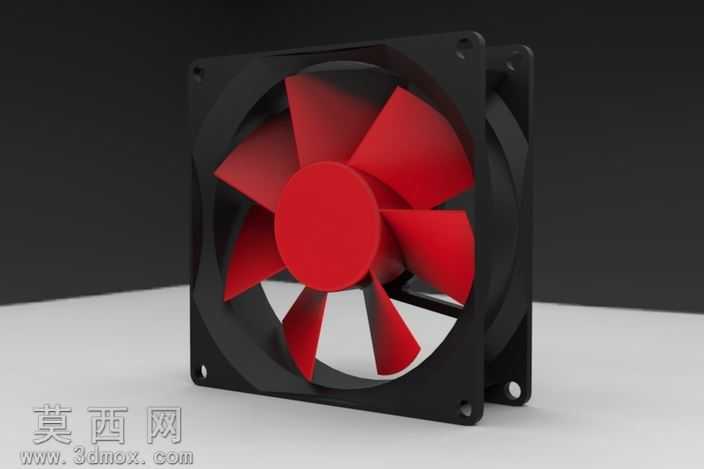

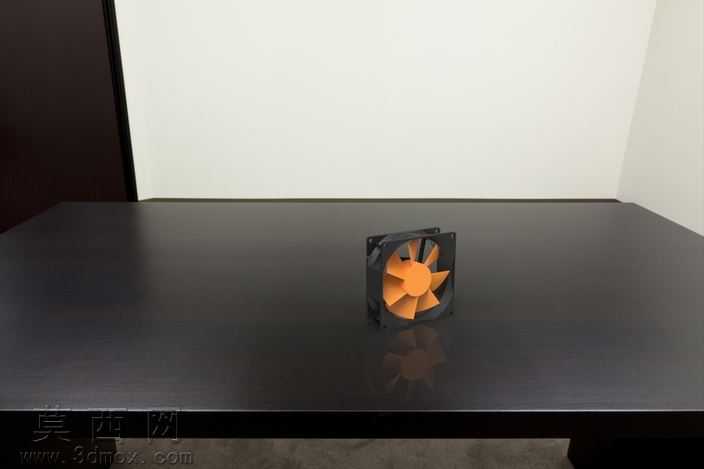

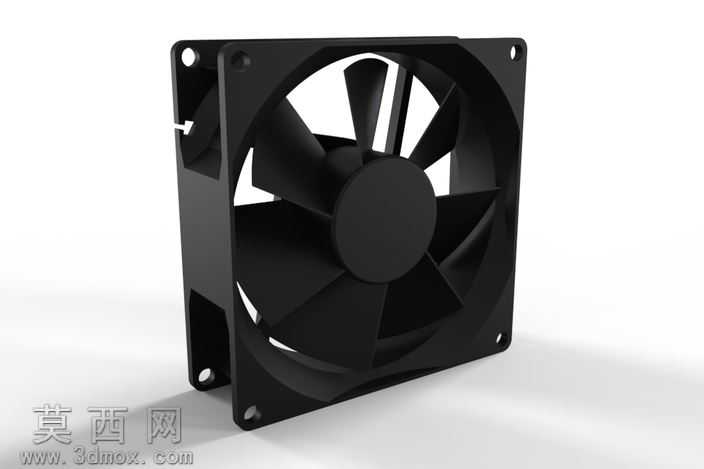

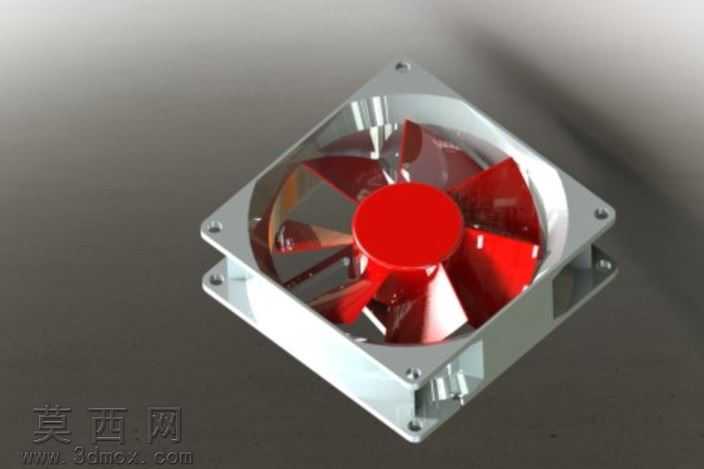

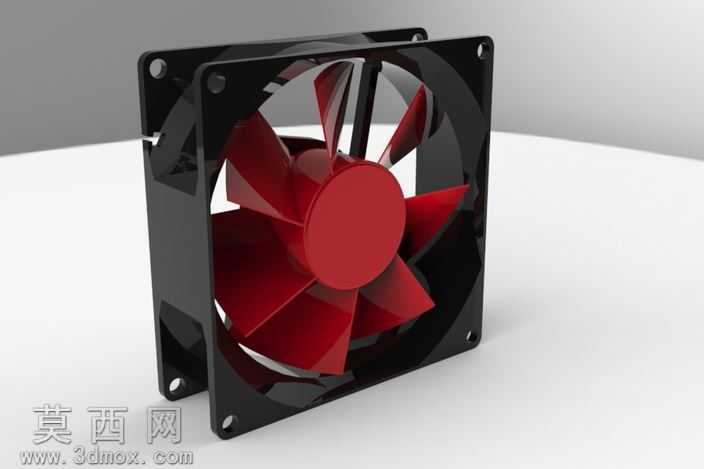

本模型为电脑CPU散热用轴流风扇完整三维结构，建模过程严格遵循消费级散热风扇的实际生产尺寸规范，采用SolidWorks完成全参数化建模，各部件间保留完整的装配约束关系，可直接用于结构干涉检查、运动仿真演示以及工程图导出。模型整体还原了标准80mm规格机箱风扇的经典结构，外部为方形金属安装外框，框体四角预留标准安装孔位，孔位尺寸匹配通用机箱、CPU散热器的安装螺柱规格，框体边缘做了倒角过渡处理，避免安装时割手同时优化风场进出的导流效果，框体内侧设计有导流筋结构，可引导气流沿轴向稳定输出，降低风切产生的紊流噪音。内部核心为七叶轴流扇叶结构，扇叶采用大倾角曲面设计，建模时通过曲面放样、边界凸台等命令完成叶型构建，每片扇叶的曲面弧度经过反复调整，兼顾风压输出与转动静音表现，扇叶中心为圆形轮毂结构，轮毂内部预留电机安装腔体，可匹配标准直流无刷电机的安装尺寸，轮毂与外框之间保留均匀的转动间隙，避免扇叶转动时与框体发生剐蹭。渲染阶段针对不同部件赋予了对应材质，外框采用磨砂铝合金材质，还原金属散热外壳的哑光金属质感，扇叶赋予半透明红色PC塑料材质，模拟市售带灯效风扇的透明扇叶视觉效果，轮毂采用亮面红色ABS材质，与扇叶形成视觉层次区分，场景采用柔和的影棚布光，通过多角度光源反射突出金属框的边角质感与塑料扇叶的通透感，渲染图真实还原了实物的视觉效果。设计过程中充分考虑了风扇的实际使用场景，整体结构无冗余设计，所有壁厚、加强筋位置均参考量产风扇的结构设计，既保证结构强度满足高速转动需求，又控制整体重量降低电机负载，模型还附带运动仿真配置，可模拟风扇通电后的转动状态，直观展示扇叶转动时的动态效果，适合用于电脑散热结构教学、风冷散热方案演示以及相关产品的结构参考。
