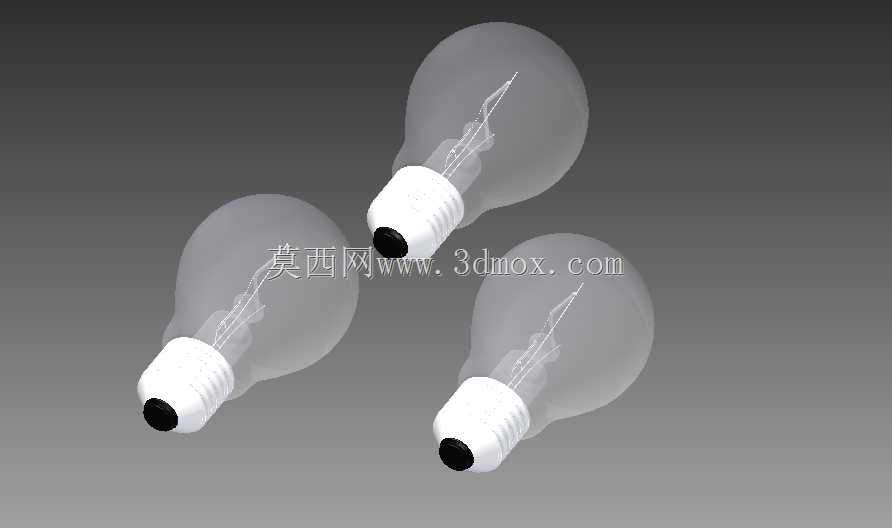

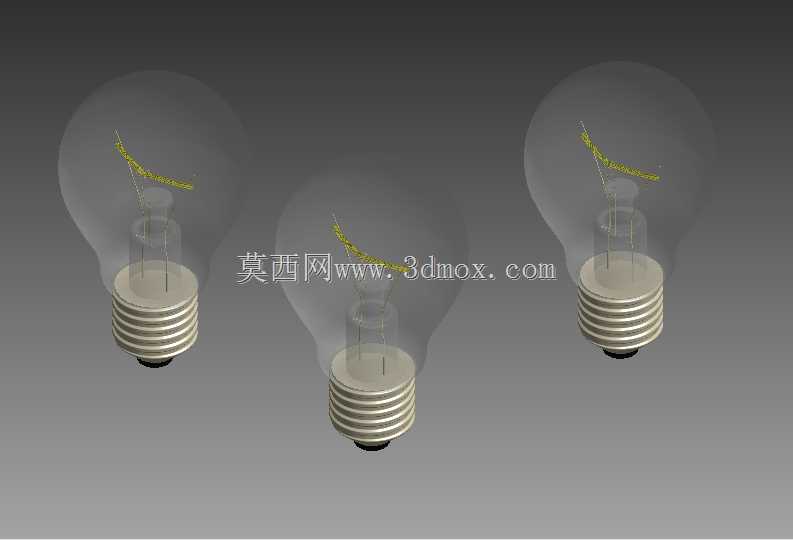

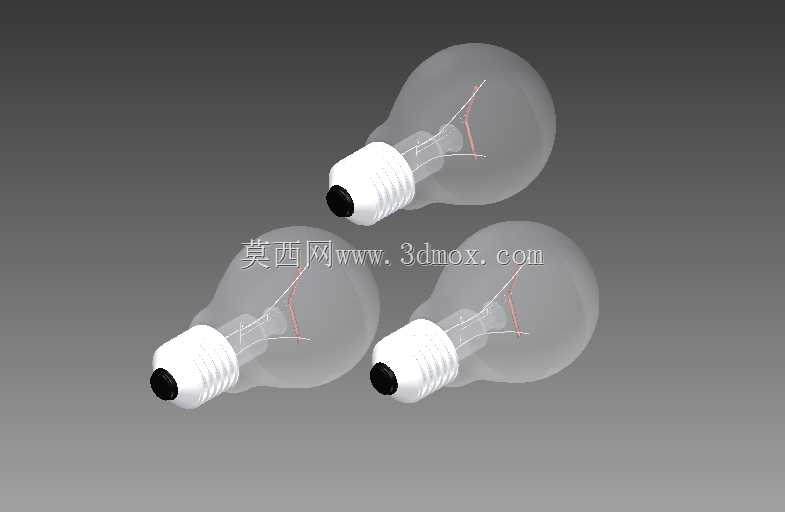

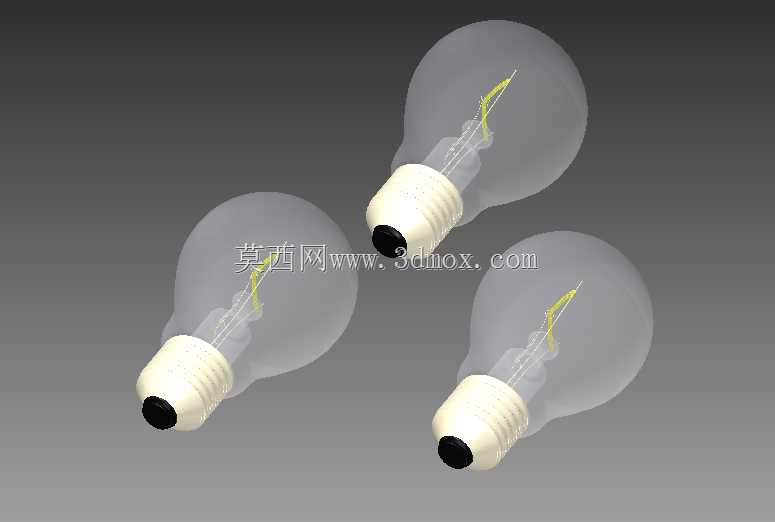

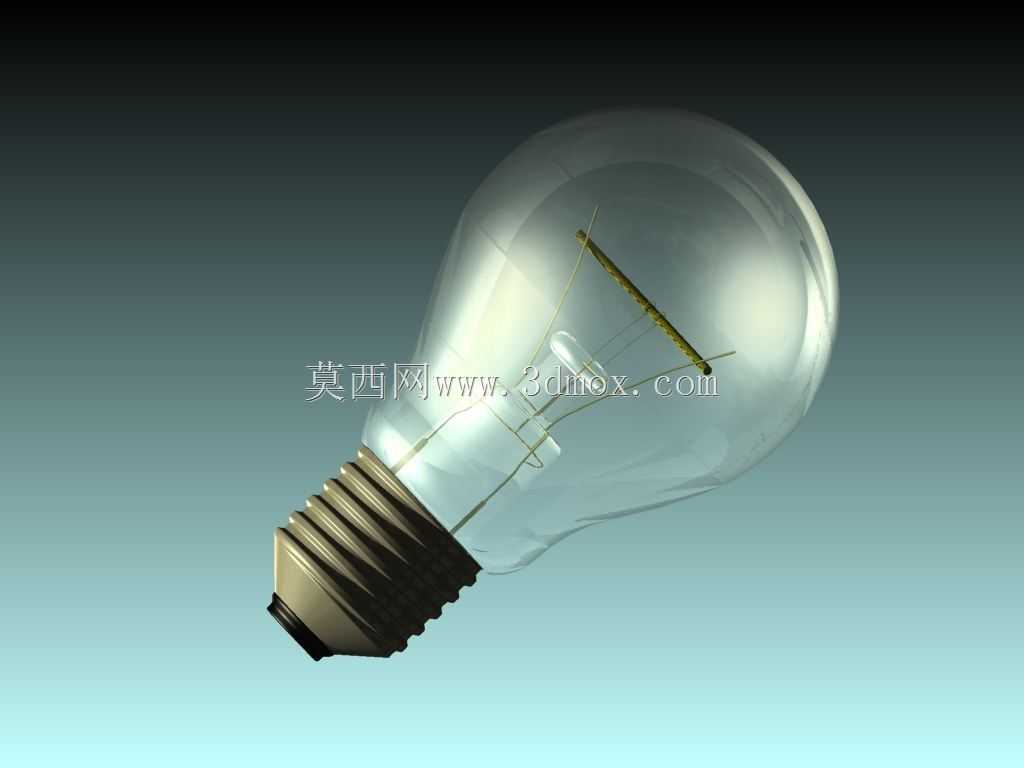

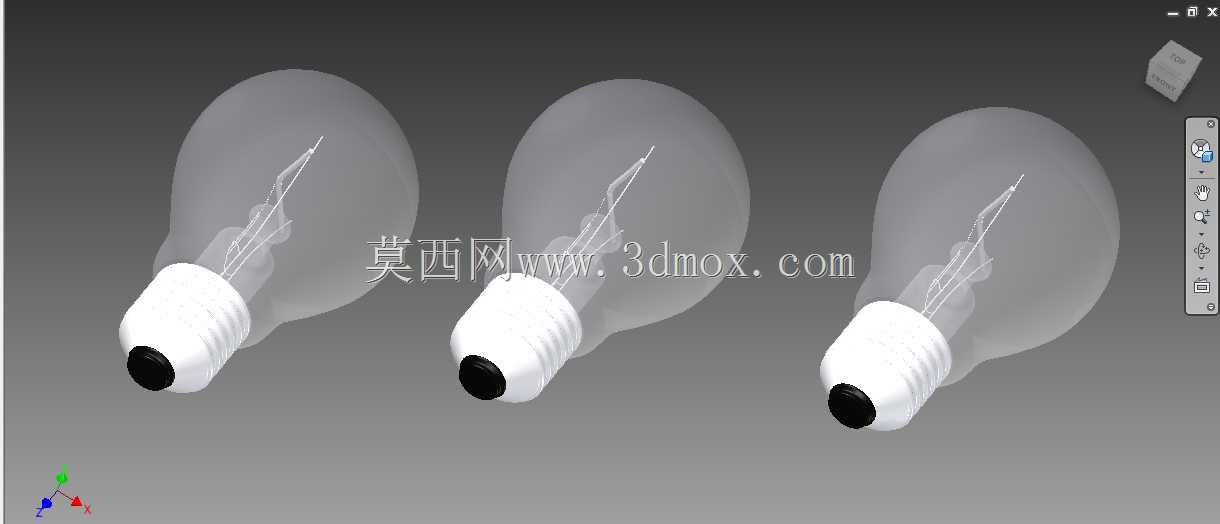

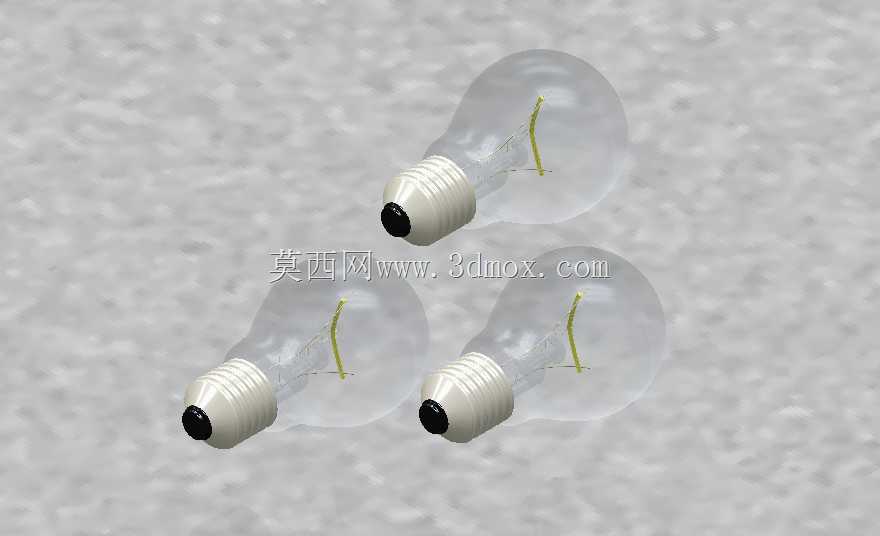

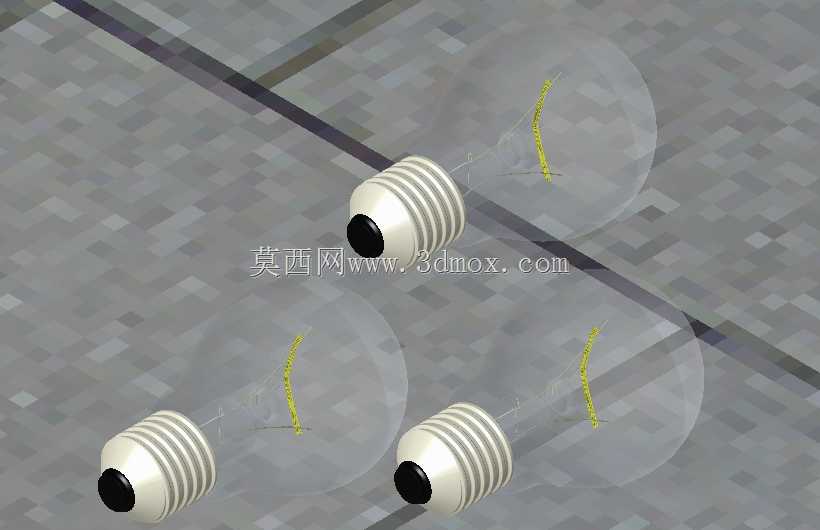

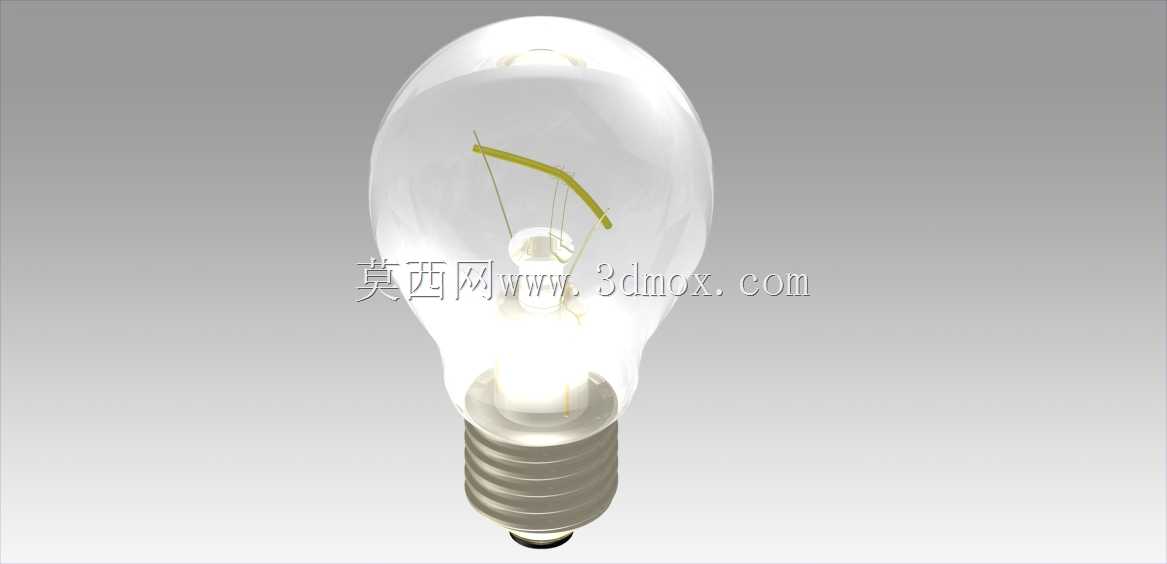

螺口白炽灯泡结构三维数字建模

　　日常民用照明、工业局部作业照明、老旧线路改造配套、教学演示场景中，螺口白炽灯是曾被大规模应用的电光源部件，其结构设计围绕真空密封、导电连接、灯丝支撑三个核心工程目标展开，建模过程需要还原各部件的装配关系与尺寸边界，为照明产品结构迭代、教学演示素材制作、场景可视化搭建提供精准的三维参照。从实际安装边界来看，这类螺口灯泡的灯头采用标准E27通用螺口规格，螺纹大径控制在26.8mm至27mm区间，螺距为3.62mm，灯头总长度约22mm，安装时旋入配套灯座的有效啮合螺纹数不小于3牙，可保证导电接触可靠与机械连接强度，避免使用过程中出现松脱、接触不良打火的问题；玻璃泡壳采用椭球流线造型，最大外径约60mm，

　　泡壳总高度（从灯头顶端到泡壳顶部圆弧顶点）约105mm，整体安装后突出灯座安装面的长度约110mm，在做灯具配套结构设计时，需要预留不小于65mm的径向避让空间、115mm的轴向安装空间，避免泡壳与灯具灯罩、周边结构件发生干涉。建模时的设计思路完全贴合实物的生产装配逻辑，首先拆分独立的功能部件：最下方的螺口灯头采用镀镍铁材质冲压成型，表面的连续螺纹需要还原冲压成型后的微小圆角特征，灯头顶部的绝缘触点采用凸台结构，与金属螺口之间通过玻璃绝缘件实现电气隔离，这部分的建模需要保证螺纹的旋向、螺距与标准件完全一致，避免后续装配仿真时出现匹配错误；灯头内部的导电引线采用0.5mm直径的杜美丝材质，一端连接螺口金属壳体与顶部触点，

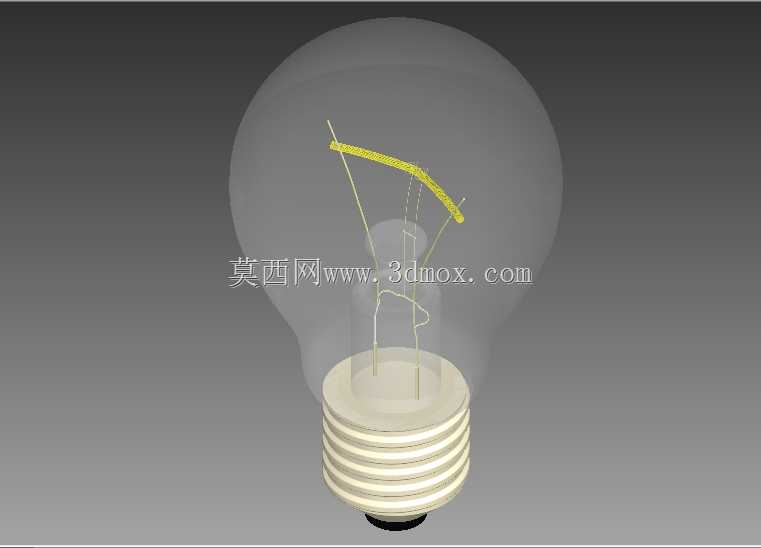

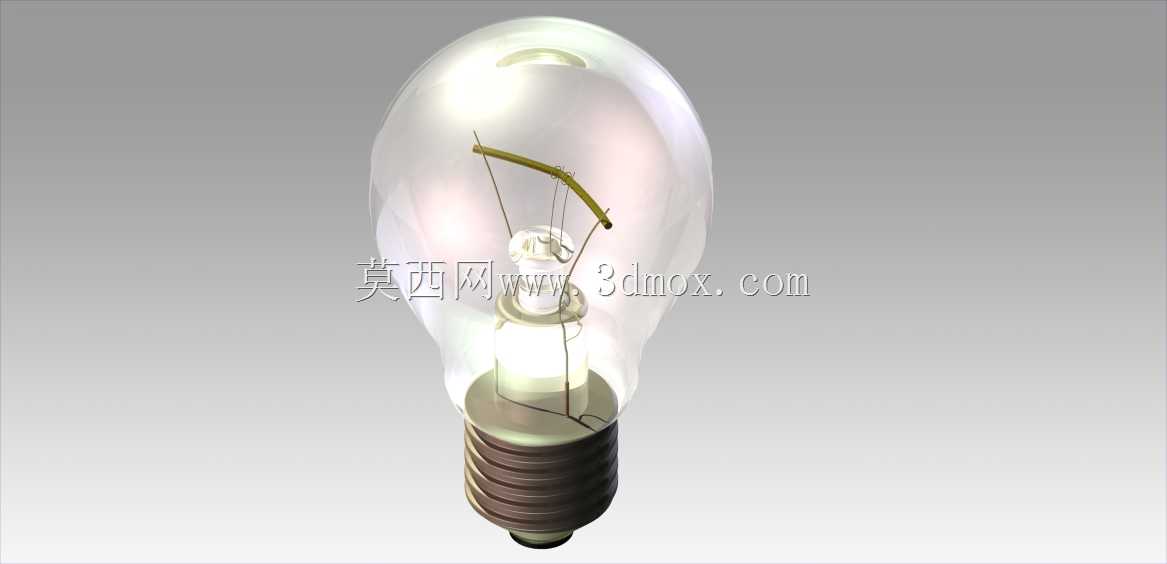

　　另一端延伸至泡壳内部连接灯丝两端，引线穿过泡壳与灯头的密封位置时，需要还原封接部位的玻璃熔融过渡结构，这一结构是保证泡壳内部真空度的核心，建模时不能简化为平面拼接，要做出圆弧过渡的封接特征。泡壳内部的灯丝支撑结构包含两根直立的钼丝支撑杆、一根横向的支撑钼丝，灯丝采用双螺旋钨丝结构，绕制后固定在支撑杆顶端，横向支撑钼丝用于避免灯丝在运输、使用过程中因震动发生形变下垂，建模时需要还原钨丝的螺旋绕制节距，以及灯丝与支撑杆的焊接点特征，不能将灯丝简化为直线结构，否则会丢失白炽灯泡的核心结构辨识度。玻璃泡壳采用钠钙硅玻璃吹制成型，壁厚控制在0.8mm至1mm区间，泡壳内表面的消光涂层可以通过材质参数实现，

　　但建模时需要保证泡壳内壁的曲面光滑连续，吹制成型的泡壳在靠近灯头的位置有收腰过渡结构，与灯头的连接部位采用压合封边，这部分的压合褶皱特征也需要适当还原，提升模型的写实度。从功能特性来看，这类螺口白炽灯的结构完全服务于电致发光的工作原理：泡壳内部抽成真空后充入少量惰性气体，减少钨丝在高温下的蒸发速率，延长灯丝使用寿命；螺口结构兼顾机械固定与零极导电的双重作用，相比卡口结构的连接强度更高，适配更大功率的灯泡产品；灯丝的双螺旋结构可以在有限的泡壳空间内增加钨丝的有效长度，提升发光效率的同时减少热损失。在做场景装配应用时，该模型可直接导入照明产品的装配环境中，用于验证灯座与灯泡的配合间隙、灯罩与泡壳的距离是否满足散热要求，也可用于工业场景、家居场景的可视化渲染中，还原真实的照明部件细节；在教学场景中，拆解后的模型可以直观展示白炽灯的内部结构，帮助学习者理解电光源的基本工作原理与各部件的功能作用。建模过程中所有的配合面都按照实际装配公差设置，螺口与灯座的配合采用间隙配合，单边间隙控制在0.1mm至0.2mm，既保证旋入顺畅，又不会出现晃动量过大的问题；玻璃泡壳与灯头的连接部位采用过盈压合配合，压合深度约5mm，保证连接强度满足15N的轴向拉力要求，不会在安装旋拧过程中出现泡壳与灯头脱落的问题。
