乘用车铝合金轮毂结构三维设计

　　本次设计的铝合金车轮，主要面向民用乘用车行走系统配套场景，是整车承载与行驶功能的核心安全部件，直接关联车辆行驶过程中的载荷传递、转向响应与制动散热表现。从实际装车工况来看，该部件需要同时承受垂直方向的整车载荷、转向时的横向侧向力、加减速过程中的纵向扭矩，以及经过颠簸路面时的瞬时冲击载荷，因此结构设计阶段需要兼顾刚性、强度与轻量化的平衡。

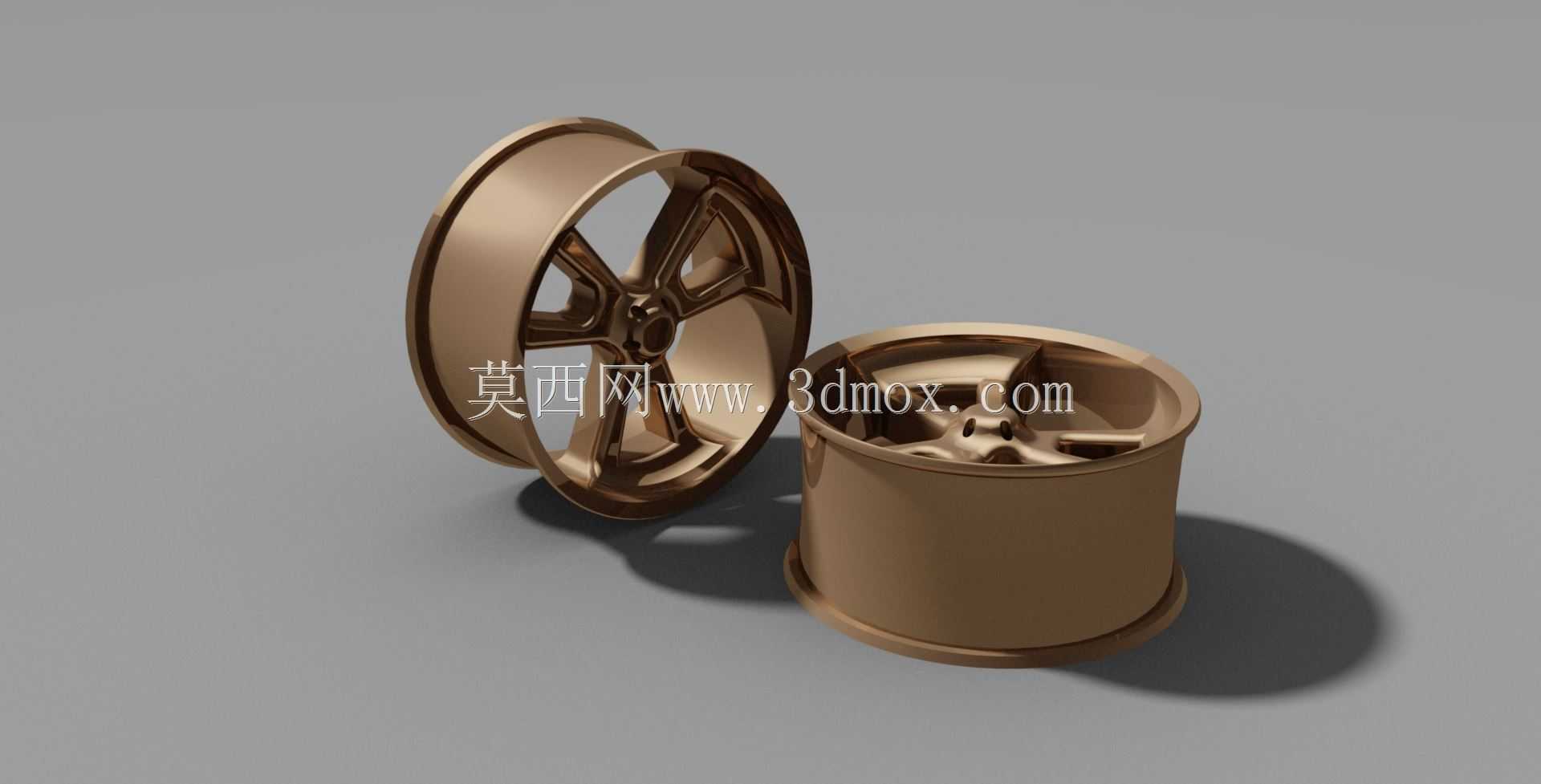

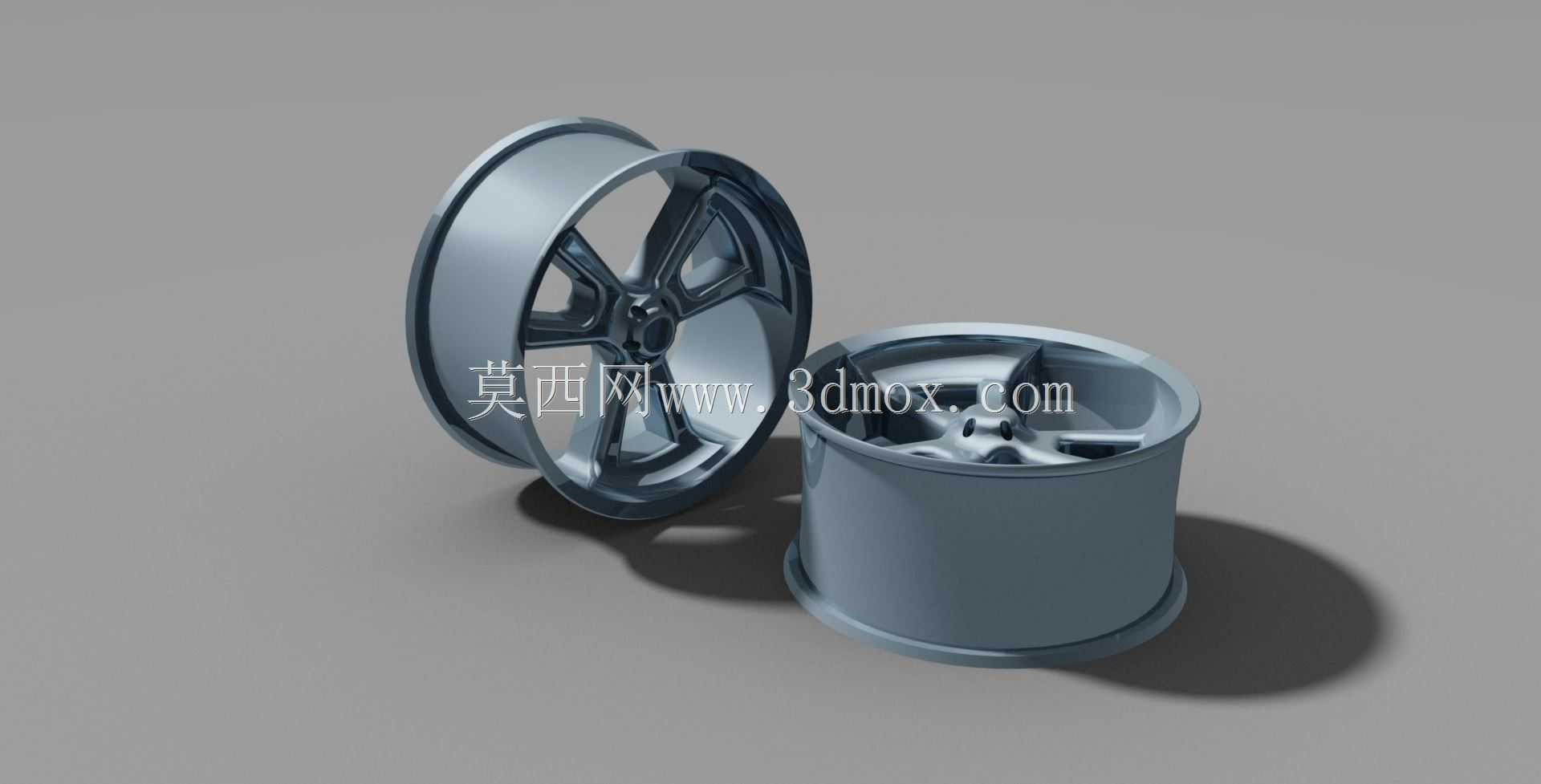

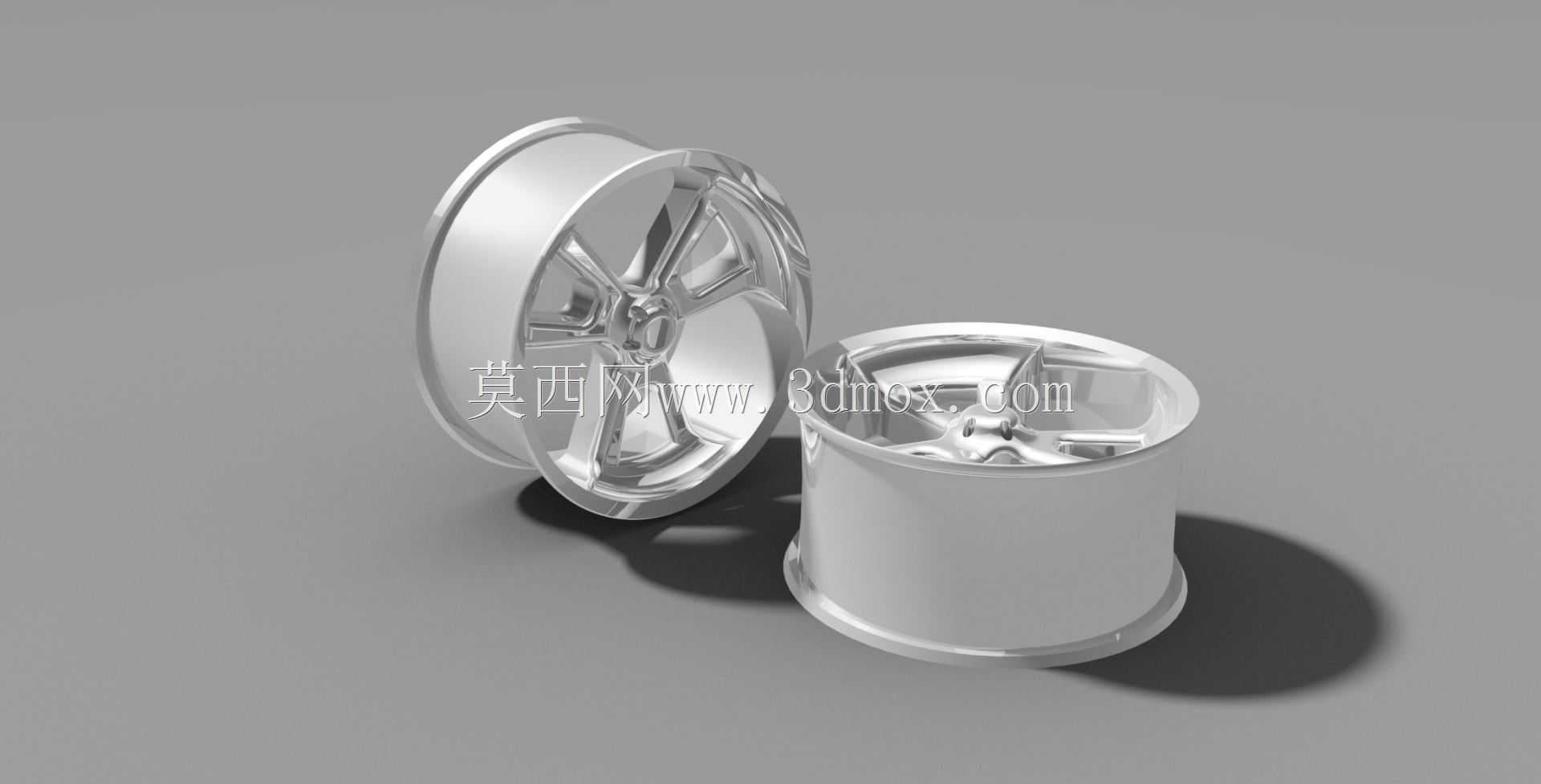

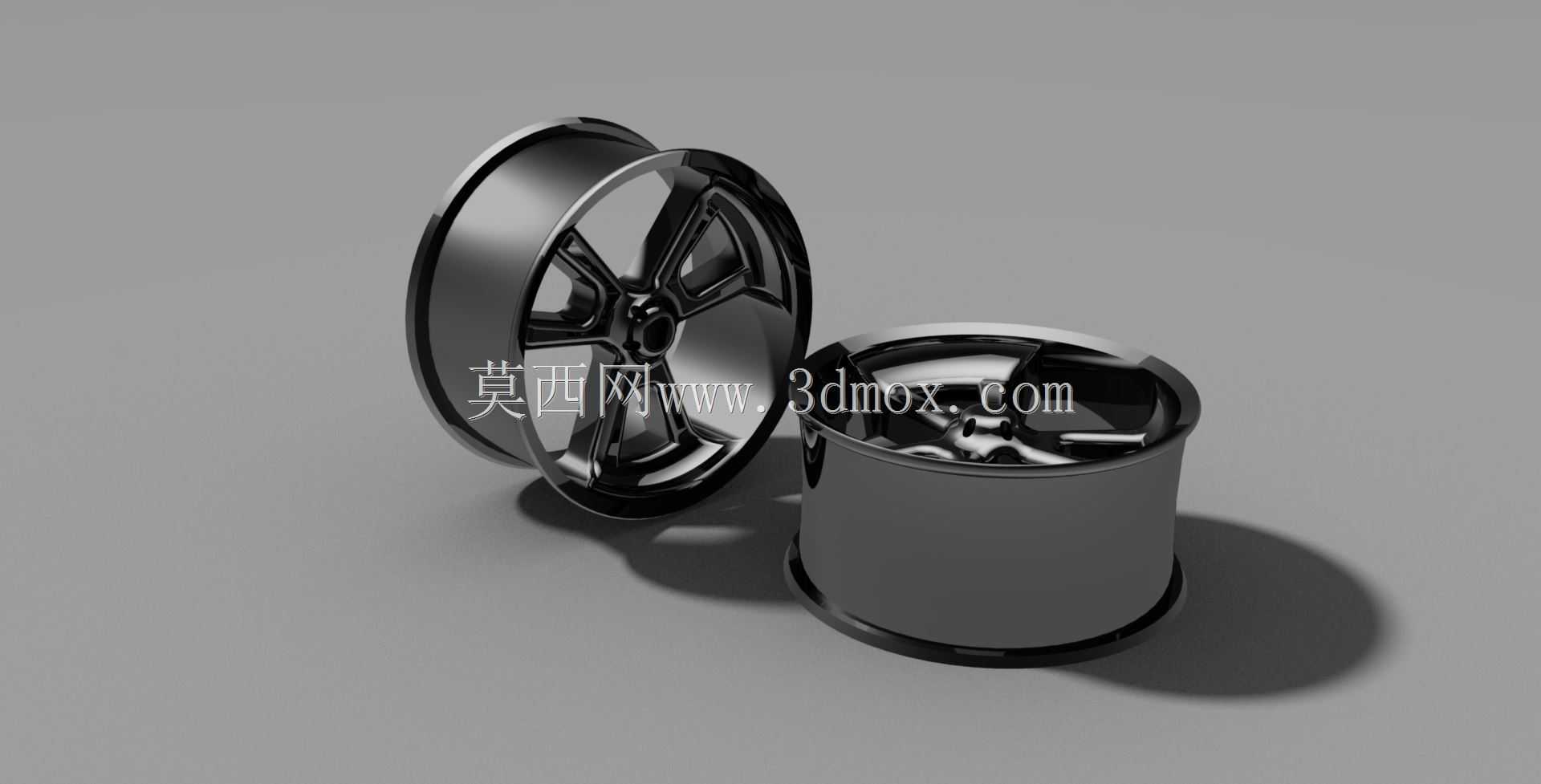

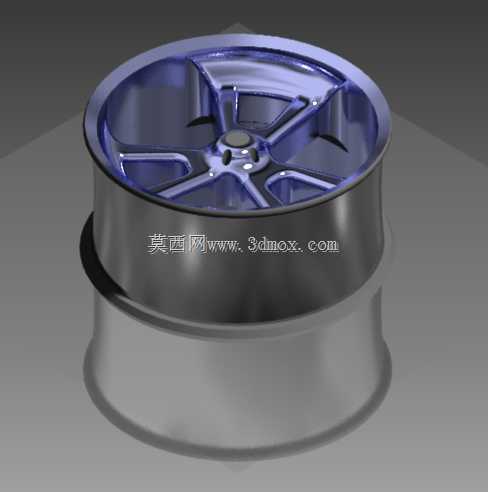

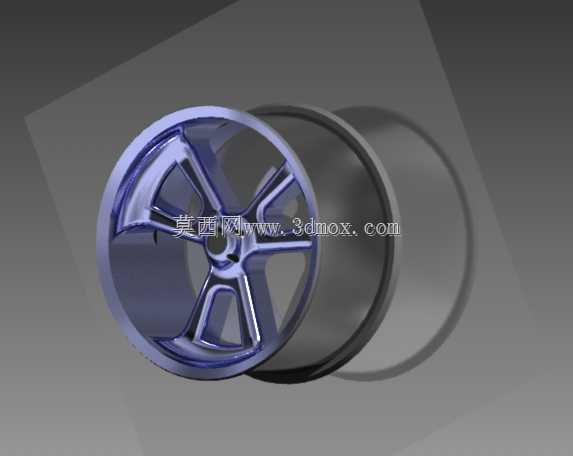

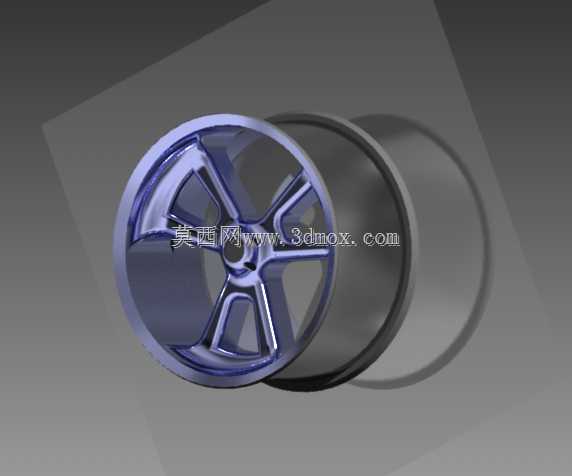

　　设计思路上，整体采用五辐式镂空结构布局，轮辐采用变截面圆弧过渡设计，从轮毂中心安装盘位置向轮辋方向逐渐收窄并做曲面顺滑处理，这种结构一方面可以在保证辐条抗弯截面模量满足载荷要求的前提下，尽可能削减非承载区域的材料用量，降低整体簧下质量，提升整车悬挂系统的响应速度；另一方面，镂空的辐条间隙可以为制动盘、制动卡钳预留足够的散热风道，车辆连续制动时产生的热量可以通过辐条间隙形成的空气对流快速导出，避免制动系统热衰减带来的安全隐患。轮辋部分采用标准深槽式结构设计，轮缘位置做加厚卷边处理，匹配常规民用乘用车的真空轮胎安装需求，胎圈座位置的尺寸公差严格控制在行业通用标准范围内，保证轮胎安装后的密封性与同轴度，避免高速行驶时出现轮胎动平衡超差、漏气等问题。

　　安装边界方面，中心定位孔采用乘用车常用的台阶式定位结构，与车轴轮毂头的配合间隙控制在过渡配合区间，保证安装时的同轴度精度；螺栓孔采用均匀分布的五孔布局，孔位位置度公差满足整车装配要求，可适配对应PCD参数的车型安装，螺栓孔周边做局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后出现安装面压溃变形的问题。轮辐与轮辋的连接位置采用大圆角过渡结构，消除应力集中点，在承受冲击载荷时可以将应力均匀分散到整个轮辋圆周，避免局部应力过大导致的开裂失效。

　　从实际使用场景出发，该铝合金车轮相比传统钢制车轮，除了轻量化优势外，金属表面的致密氧化层可以更好抵御日常行驶中的泥水、融雪盐腐蚀，延长部件使用寿命；同时铝合金材料的导热系数远高于钢材，除了辅助制动散热外，也能降低轮胎长期行驶的工作温度，减少轮胎橡胶的热老化速度。设计过程中对轮辐的受力路径做了多次优化，将中心安装盘承受的载荷通过五条辐条均匀传递到轮辋整个圆周，避免单条辐条受力过载，同时在辐条背面做了不等厚的加强筋设计，在不增加外观面厚度、不破坏整体造型流畅性的前提下，提升辐条的抗弯曲、抗扭转性能。

　　轮辋的槽底位置做了平滑过渡处理，既方便轮胎拆装时的胎圈滑入，也能避免槽底应力集中，在轮胎亏气行驶时可以提供额外的支撑余量，降低瞬间失压后的车轮变形风险。中心安装盘的背面设计有均匀分布的减重凹坑，在不影响安装面平面度、不降低安装区域强度的前提下，进一步削减不必要的材料堆积，降低整体转动惯量，提升车辆加速、减速时的动力响应效率。整个车轮的外形曲面全部采用G2连续顺滑过渡，没有尖锐棱角，一方面可以降低行驶过程中的风阻紊流，减少高速行驶的风噪，另一方面也能避免生产过程中出现应力集中导致的铸造缺陷，提升成品率。

　　在匹配选型时，该车轮的轮辋宽度、偏距参数均对应常规紧凑级家用乘用车的安装空间要求，安装后不会与翼子板、悬挂摆臂、制动卡钳发生运动干涉，转向打满时的轮胎摆动空间预留足够余量，适配常规尺寸的民用子午线轮胎，可覆盖多数城市家用代步车型的换装、配套需求。
