MRF越野轮胎带轮毂装配结构三维数模

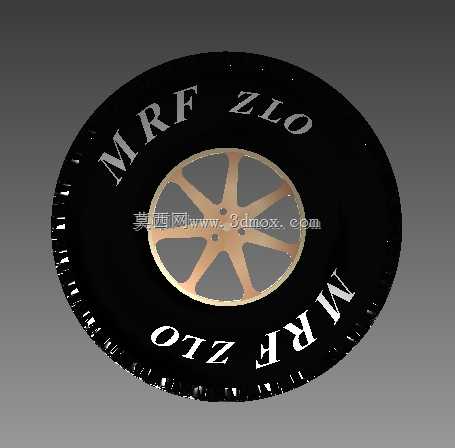

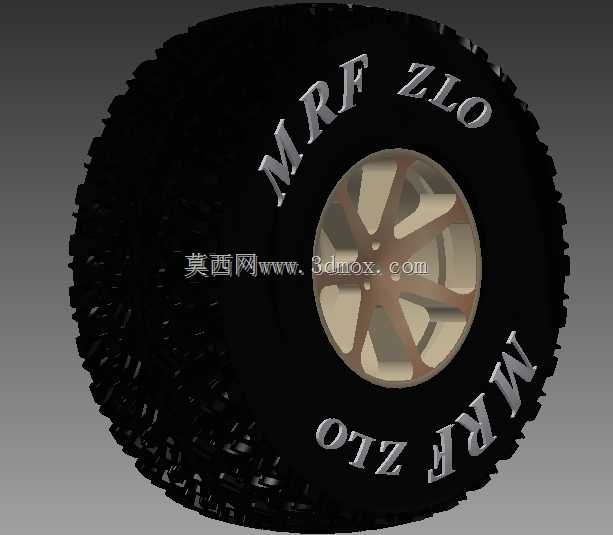

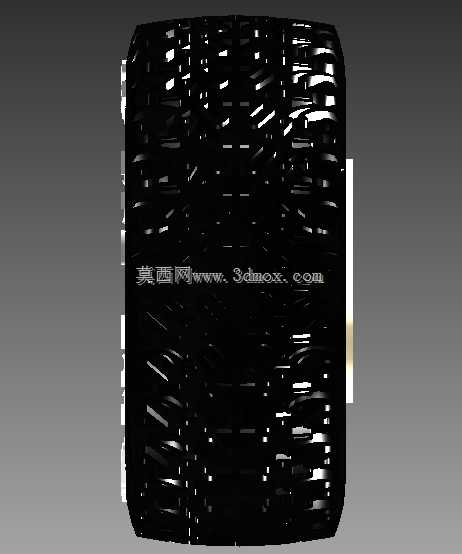

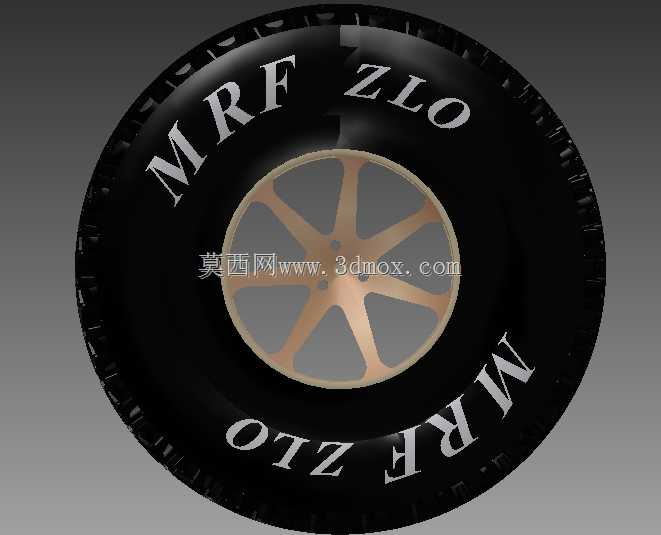

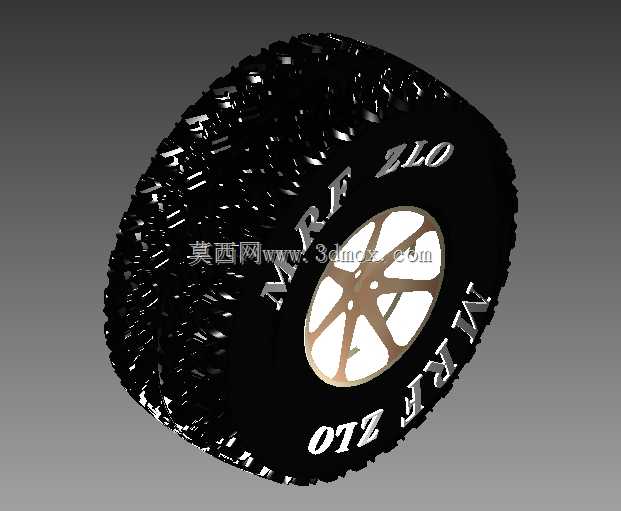

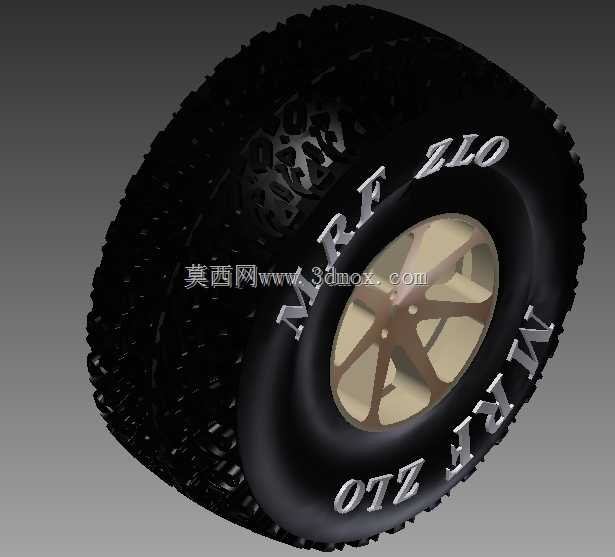

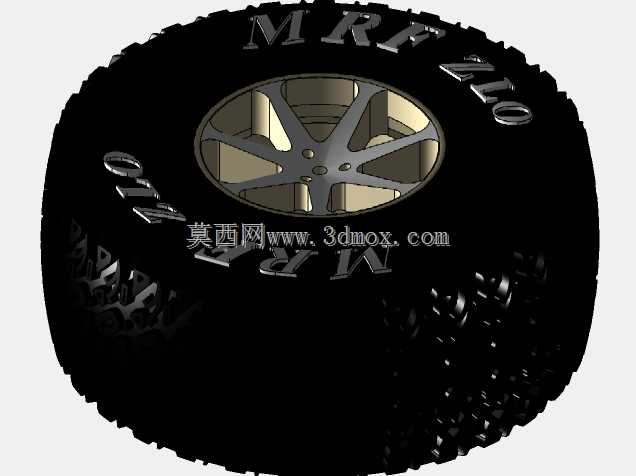

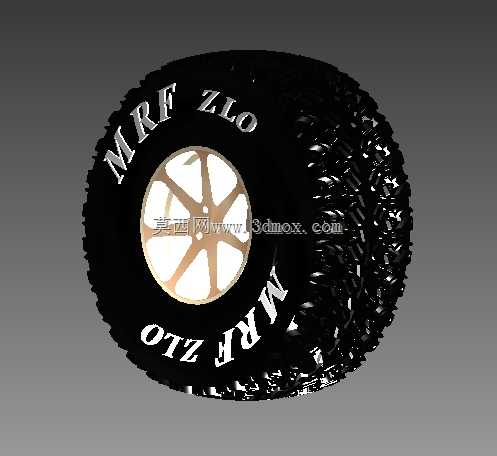

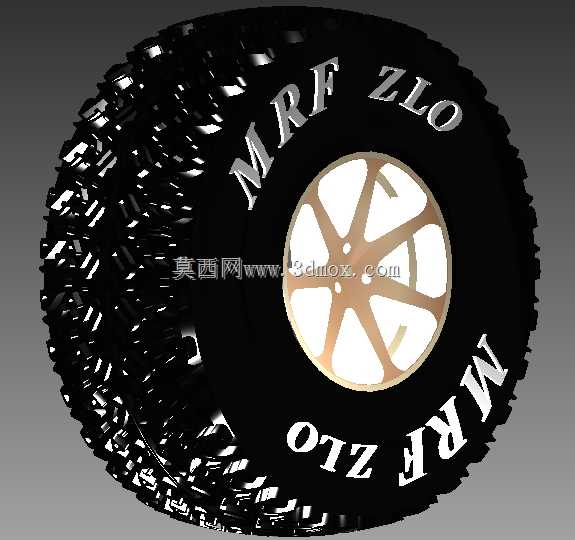

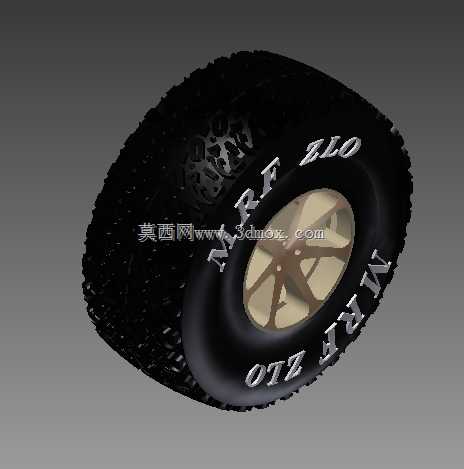

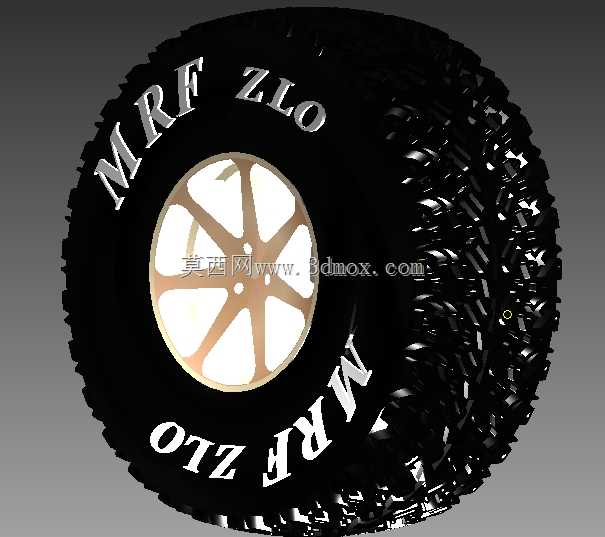

　　这套轮胎装配结构的数模还原了MRF ZLO系列越野轮胎与配套合金轮毂的完整配合形态，建模过程中优先还原了轮胎胎面的块状越野花纹结构，这类深沟槽、大花纹块的设计主要面向非铺装路面行驶场景，能够在泥地、砂石路面提供足够的抓附力，花纹块的边缘做了对应的倾角处理，避免行驶过程中被尖锐石角割伤胎面，同时胎侧的标识凸起结构也做了等比例还原，还原了实胎侧壁的品牌标识立体形态，胎体的弧度匹配常规乘用越野车辆的轮腔安装边界，轮辋部分采用了多辐条镂空设计，这类结构在保证轮辋整体结构强度的同时，能够降低簧下质量，提升车辆行驶过程中的悬挂响应效率。

　　在设计思路上，建模时优先确认了轮胎与轮辋的配合止口尺寸，胎圈位置的直径与轮辋的胎圈座直径做了过盈配合的尺寸预留，和实际生产中的轮胎装配工艺保持一致，避免出现数模装配干涉的问题。轮辐的分布采用了等角度均分的布局，每个辐条的截面做了变厚度处理，靠近轮心安装盘的位置厚度更大，向轮辋边缘延伸时逐步收薄，匹配实际轮毂铸造过程中的应力分布规律，减少应力集中点。轮心的安装孔位按照常规乘用车辆的螺栓孔分布做了对应布局，孔位的沉台结构也做了还原，能够匹配轮毂螺栓的安装贴合面要求，保证装配后轮毂与车轴法兰面的贴合度。

　　从实际应用场景来看，这类轮胎结构主要适配硬派越野车辆、全地形作业车辆的行走系统，在做整车总布置设计时，这套数模可以直接用于轮腔空间的校核，确认轮胎跳动到上止点时与轮拱内衬、减震器、转向拉杆等周边部件的安全间隙，避免实车装配后出现轮胎摩擦周边部件的问题。胎面花纹的建模精度足够支撑后续的轮胎抓地力仿真、滚动阻力仿真的前处理工作，胎体的曲面连续性符合CAE分析的网格划分要求，不需要做过多的几何修复就可以导入仿真软件使用。

　　在安装边界的尺寸设定上，轮胎的整体外径、断面宽度都匹配常规17寸越野轮毂的适配规格，轮辋的偏距设定也符合多数硬派越野车的轮距要求，不会出现轮胎突出轮拱过多或者蹭到内侧悬挂的问题。胎侧的厚度设定参考了实际越野轮胎的胎侧补强结构，比普通公路轮胎的胎侧厚度更大，能够在低胎压行驶时支撑胎体结构，避免脱圈或者胎侧过度变形。轮毂的中心孔直径做了通用化设定，能够匹配多数车型的轴头尺寸，后续如果需要适配特定车型，只需要调整中心孔直径和螺栓孔分布参数就可以快速变型，不需要重构整个轮毂的基础曲面。

　　建模过程中对轮胎橡胶部分和金属轮毂部分做了独立的实体拆分，方便后续做装配体的干涉检查，也可以单独导出轮胎或者轮毂的零件用于单独的结构分析。胎面的花纹沟槽深度按照越野轮胎的常规使用深度设定，沟槽的走向做了对应的排水、排泥角度设计，能够在湿滑路面或者泥地行驶时快速排出胎面与地面之间的介质，提升抓地表现。轮辋的轮缘部分做了凸起的防脱结构设计，匹配低胎压越野行驶时的轮胎固定需求，避免轮胎在大角度侧倾或者低胎压行驶时从轮辋上脱落，这也是越野轮毂和普通公路轮毂的核心结构差异点，在数模中都做了准确的结构还原。
