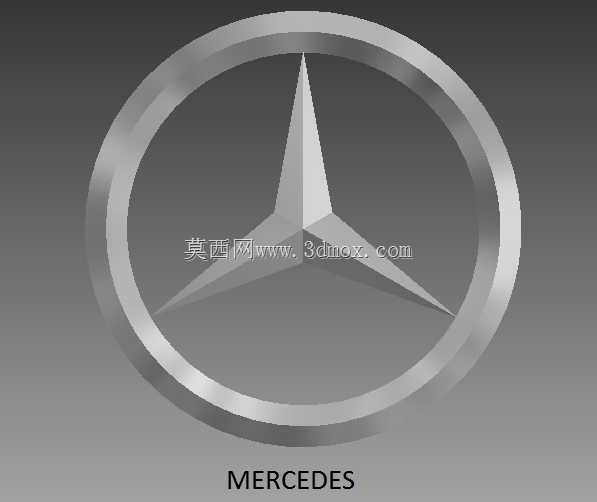

梅赛德斯奔驰三叉星徽车标立体结构

　　作为汽车品牌视觉识别系统的核心实体部件，这款三叉星徽车标的三维结构，在整车外饰件的匹配设计中承担着多重工程作用。从实际装车场景来看，该部件主要部署于车辆前脸进气格栅中央、后备箱盖中央位置，部分高端车型还会在轮毂中心盖、方向盘中央区域布置同结构缩小尺寸版本，是整车品牌辨识度传递的核心载体，同时需满足外饰件的耐候、安装匹配、碰撞安全等多维度工程要求。

　　设计过程中首先要兼顾视觉识别性与空气动力学特性，环形外框的截面采用渐变圆弧过渡，在车辆高速行驶时能够引导气流平顺流过车标安装面，避免在徽标后方形成紊流区增加风阻，同时环形边框的厚度经过多轮CFD仿真验证，在120km/h常用高速工况下，气流经过车标后的分离点控制在环形边框后缘3mm范围内，不会对进气格栅的进气效率产生额外干扰。三叉星的三个星瓣采用对称式120°夹角布局，每个星瓣的棱线都做了R0.8mm的圆角处理，既保留了星徽的锐利视觉质感，又满足外饰件的行人碰撞保护要求，在车辆与行人发生低速碰撞时，圆角结构不会对人体造成尖锐划伤，同时星瓣背部的支撑筋布局经过拓扑优化，在保证整体结构刚度的前提下，将部件整体重量控制在合理区间，避免增加车头或尾门的额外负载。

　　安装边界层面，该款车标的背部设计有三个均匀分布的卡扣安装位，卡扣位置与环形外框的圆心距离经过精准计算，能够适配多数主流车型的格栅安装孔位公差，安装时卡扣与基座的配合过盈量控制在0.2mm，既保证安装后无松动异响，又能在售后维修时实现无损拆卸。车标的整体外轮廓为正圆形，不同装车位置的尺寸有明确的梯度划分：前格栅主标外径通常为180mm-220mm区间，尾门标外径为90mm-120mm区间，方向盘及轮毂盖标外径为45mm-60mm区间，所有尺寸版本的星瓣与环形外框的比例完全一致，保证不同位置的徽标视觉统一性。

　　材质选择上，外表面采用镀铬工艺处理，镀层厚度控制在0.03mm-0.05mm，既保证金属光泽的持久度，又不会因为镀层过厚导致棱线细节模糊。基体采用ABS工程塑料注塑成型，背部的安装卡扣与基体一体注塑，减少额外装配环节带来的公差累积。在耐候性设计上，材料配方中添加了抗紫外线添加剂，能够满足-40℃到85℃的环境温度使用要求，经过1000小时氙灯老化测试后，表面镀铬层无脱落、无变色，基体无开裂变形，适配全球不同气候区域的使用场景。

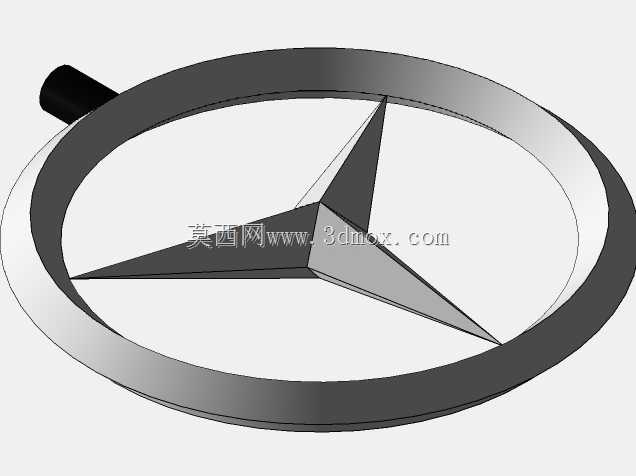

　　从建模逻辑来看，整个模型采用全参数化建模方式，环形外框与三叉星瓣为独立实体后做布尔合并，所有曲面均达到G2连续，能够直接导出用于注塑模具的加工，也可用于整车数字样机的外饰匹配校验，在整车虚拟评审阶段，该模型的曲面精度能够直接用于渲染效果图、动画制作，保证品牌视觉元素在各类宣传物料中的呈现一致性。在结构验证环节，模型预留了卡扣安装位的受力分析基准面，可直接导入仿真软件进行安装力、拉拔力的仿真计算，验证卡扣结构在100N垂直拉拔力下的变形量是否满足设计要求，避免实际装车后出现车标脱落的问题。

　　不同于平面徽标设计，这款立体车标的每个星瓣都带有3°的微小拔模斜度，既满足注塑生产的脱模要求，又在视觉上形成星瓣向外凸起的立体感，在不同光线照射下能够形成自然的光影过渡，强化品牌标识的记忆点。环形外框的截面并非正圆形，而是采用外凸内平的截面设计，内侧平面与安装基座完全贴合，保证安装后车标与安装面的间隙均匀，无翘起、歪斜的装配问题。
