轮式农田自主行走播种作业装置

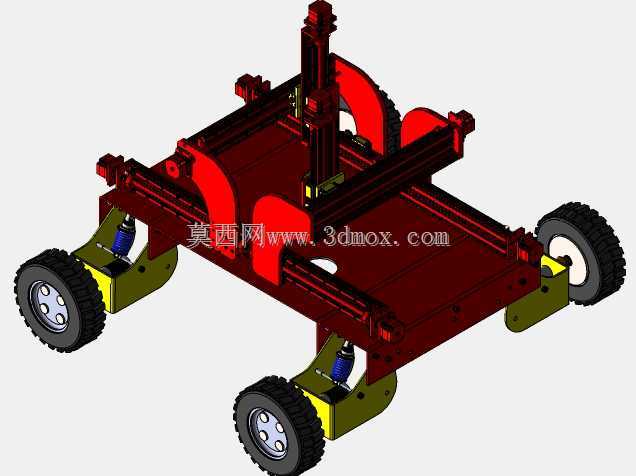

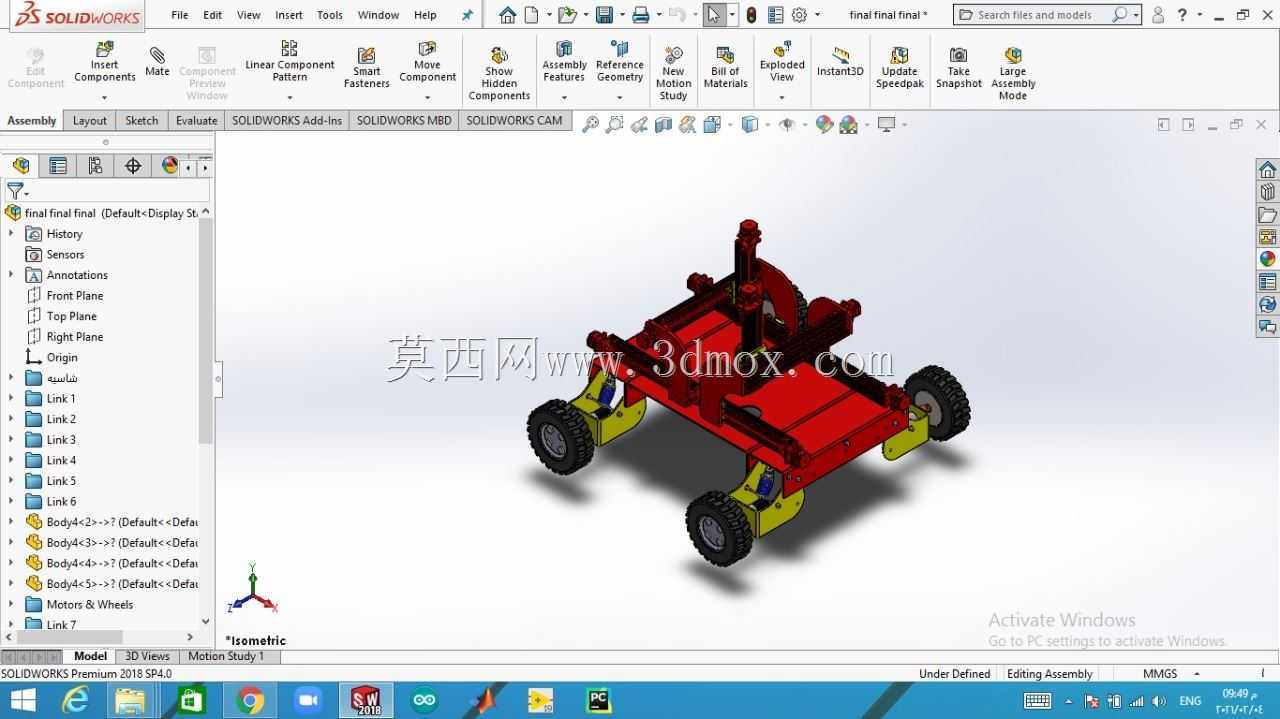

　　这款轮式作业装置主要面向大田作物播种环节的作业需求，适配平原、缓坡地块的条播、穴播作业场景，可替代传统人工加小型农机的半自动化播种模式，降低播种环节的人力投入强度，同时保证行间距、播种深度的一致性，减少漏播、重播问题。从结构布局来看，整机采用四轮独立悬架式行走底盘设计，四个行走轮分别通过摆臂结构与主车架连接，每个摆臂上配置独立的减震支撑部件，能够在起伏不超过120mm的不平整田面保持车架水平，避免播种机构因车身倾斜出现播深偏差。主车架采用矩形钢管焊接成型的框架式结构，中部预留标准化安装接口，可根据不同作物的播种需求更换排种器组件，适配谷物、油料作物、小粒蔬菜种子等不同种粒的播种作业。行走轮采用宽幅低压橡胶轮设计，

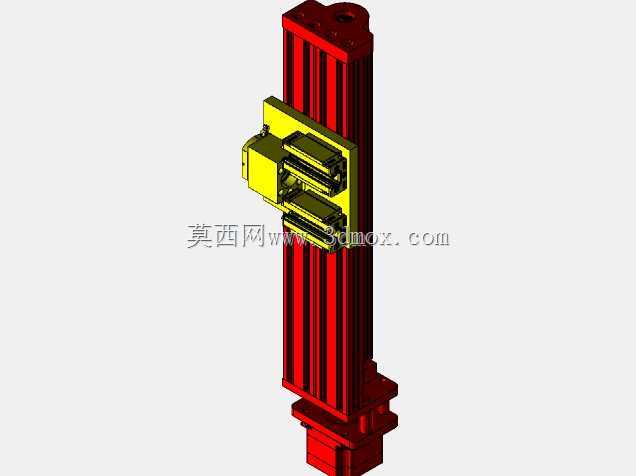

　　轮面接触宽度达到180mm，作业时对土壤的压实压强控制在80kPa以内，避免过度压实土壤影响种子发芽根系下扎，同时轮面的浅花纹设计可在湿润田面提供足够附着力，减少打滑导致的播量不均问题。车架上部的核心安装位搭载播种执行机构，机构整体通过垂直导向柱与车架连接，可根据作业需求调整播种开沟器的入土深度，调节范围覆盖20mm到80mm，适配不同作物种子的适宜播种深度要求。排种组件采用模块化设计，单组排种单元对应一个播种行，单元之间的安装间距可在150mm到400mm之间无级调整，能够匹配不同作物的栽培行间距农艺要求。整机的动力传输采用分路布局，行走驱动与播种机构驱动相互独立，行走系统负责提供田间行进的动力，可根据作业需求在0.5m/s到1.

　　8m/s的作业速度区间调整，播种机构的动力与行走速度做联动匹配，保证行进速度变化时单位面积的播种量保持稳定，不会因车速快慢出现播量波动。从安装边界来看，整机作业状态下的横向总宽度为1250mm，纵向总长度为1600mm，车架上部最高点距离地面高度为720mm，转向采用前轮差速转向方式，最小转弯半径控制在2.2m以内，能够在小块农田的田埂间灵活转向，不需要过大的掉头空间。车架前部预留有挂接接口，可额外挂载覆土、镇压组件，在播种完成后同步完成种沟覆土、种床镇压作业，减少后续单独进地作业的次数，降低对土壤结构的破坏。设计过程中针对田间作业的恶劣工况做了针对性防护，所有转动配合部位都加装了防尘密封结构，避免田间尘土、

　　作物碎屑进入配合间隙造成部件磨损，电气线路全部采用穿管防护布置，沿车架内侧走线，避免作业过程中被作物秸秆刮蹭破损。底盘的离地间隙设计为280mm，能够在作物留茬高度不超过200mm的田块顺利通行，不会出现底盘托底、挂蹭秸秆的问题。排种器的种箱采用倾斜底设计，倾斜角度大于种子自然休止角，保证种粒能够依靠自重持续流向排种机构，不需要额外设置搅动部件，减少种粒破损率，种箱的有效容积可支持单次装填后连续作业12亩以上，减少作业过程中停机补加种子的频次。每个行走轮的摆臂转动部位都设置了限位结构，限制悬架的最大上下跳动行程，避免极端起伏路面下悬架超行程损坏，同时摆臂的铰接点采用自润滑轴承，长期作业不需要频繁加注润滑脂，降低日常维护工作量。整机的重心布置在车架几何中心偏前位置，在爬坡或者跨越田埂时能够保持足够的纵向稳定性，不会出现后倾翻的风险，横向稳定性方面，轮距设置为980mm，在坡度不超过15度的侧倾坡面上作业时不会发生侧翻。播种开沟器采用滑刀式结构，入土阻力小，能够在秸秆还田的地块顺利切开表层秸秆覆盖层，将种子播到下方的湿润土层中，开沟器的后部预留导种通道，排种器排出的种子通过导种通道直接落到开沟器开出的种沟底部，避免种子在下落过程中被风吹偏移，保证种粒的落种位置精度，株距偏差可控制在±15mm以内。
