多通道声波理疗疼痛治疗设备结构设计

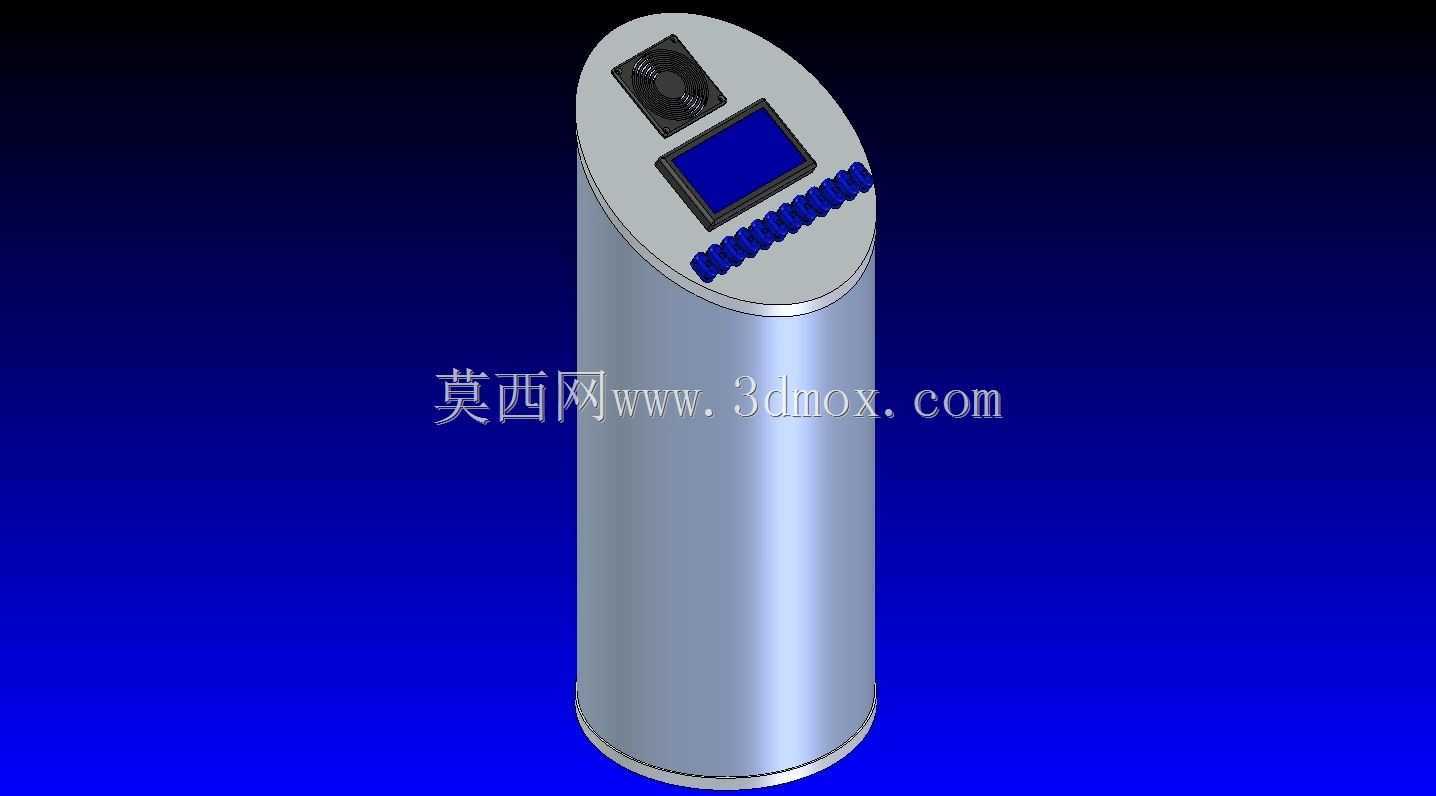

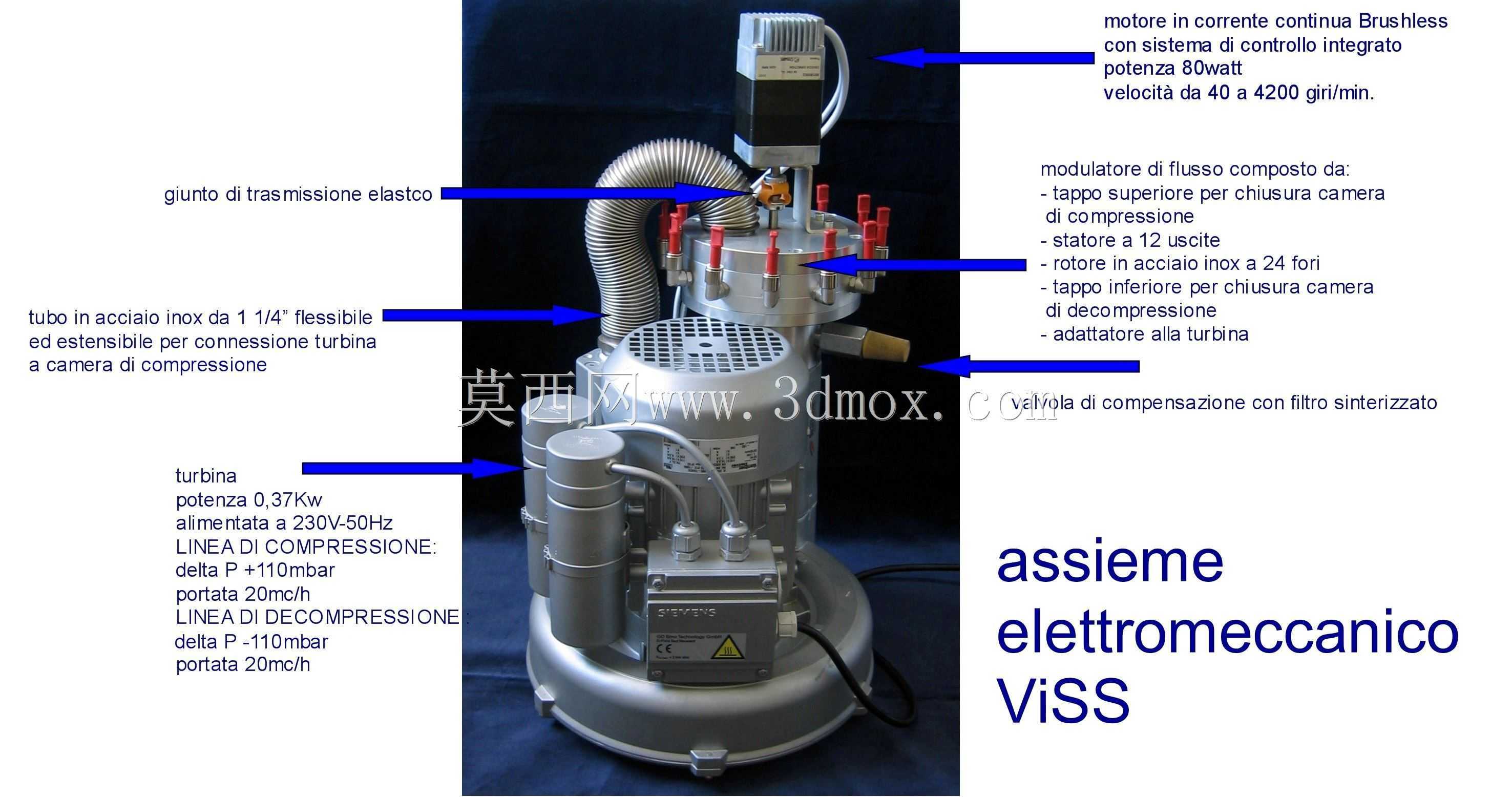

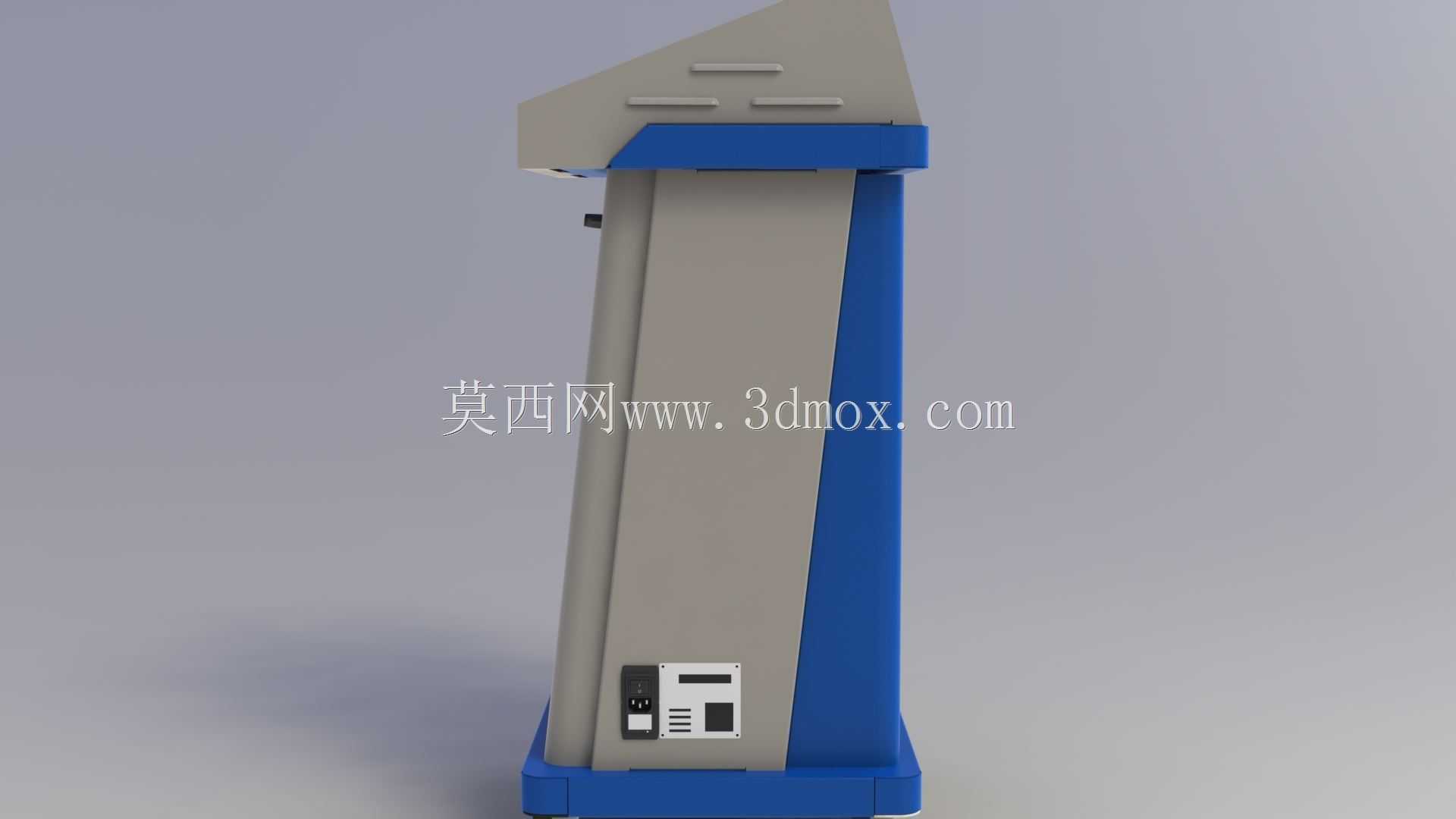

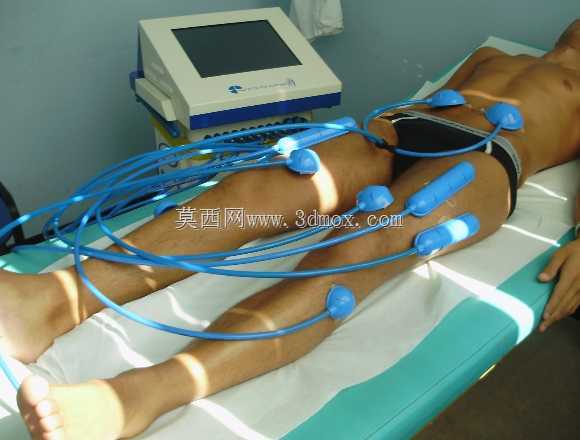

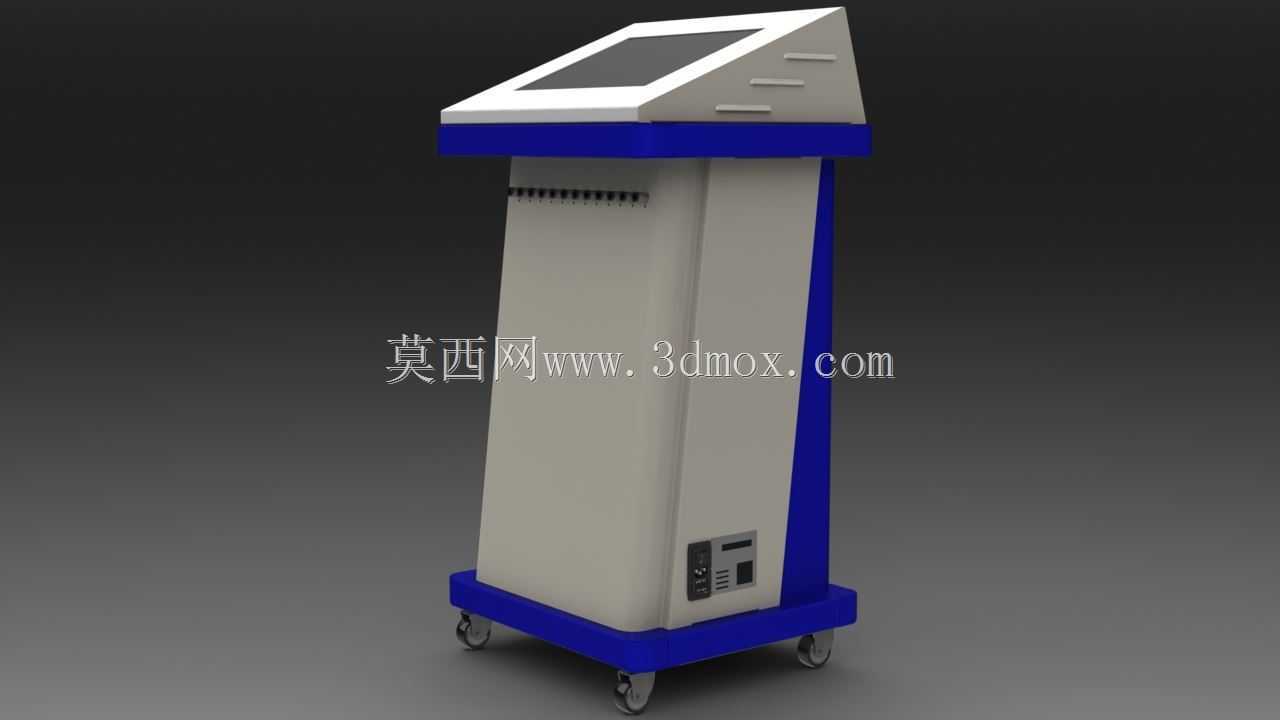

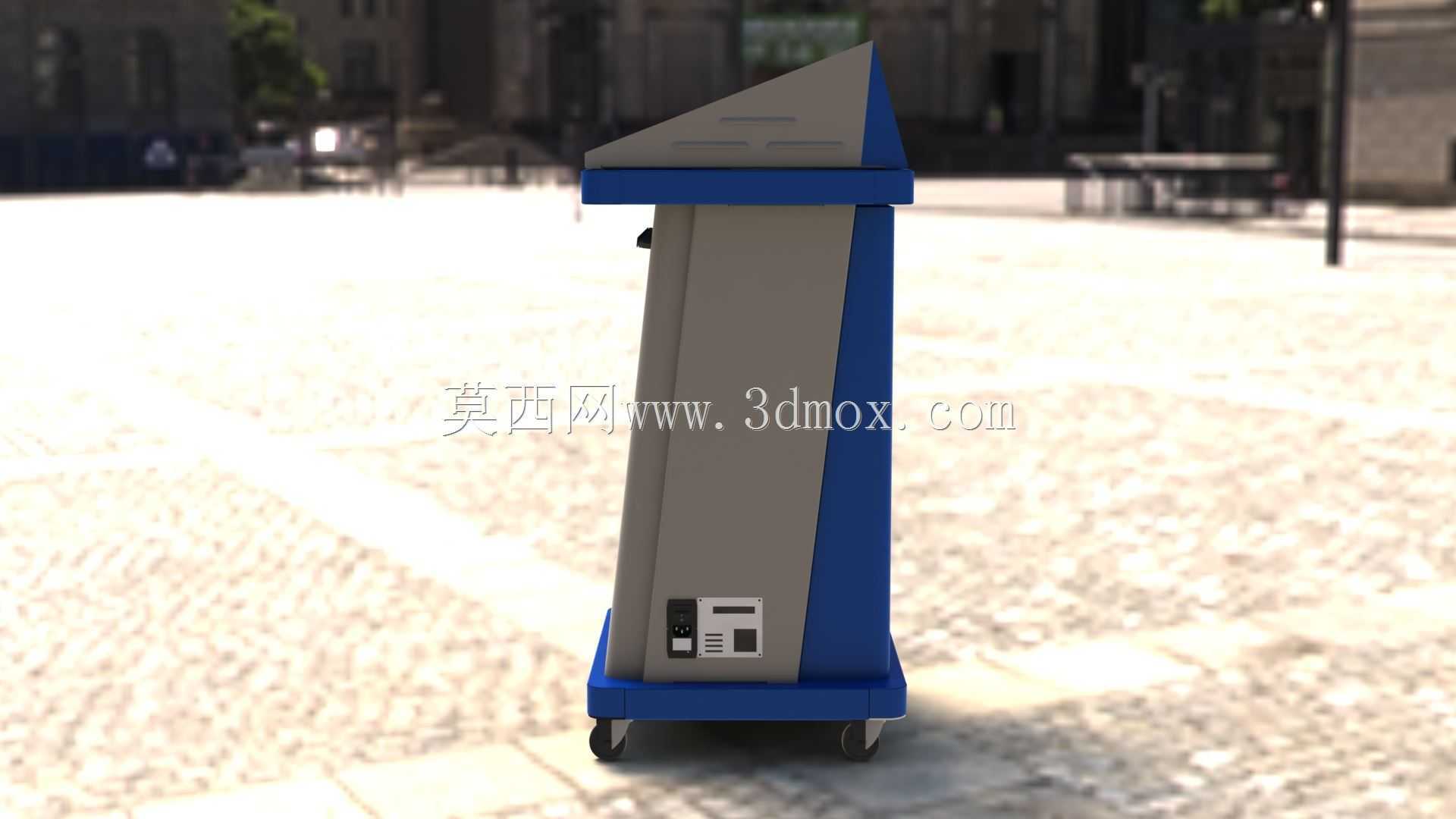

　　这款多通道声波疼痛治疗设备的结构设计，核心围绕临床康复科、疼痛科的实际诊疗场景展开，日常使用中设备多放置于诊疗床旁的移动台架上，主机与治疗电极通过柔性线缆连接，可同时覆盖患者躯干、下肢多部位的疼痛点位，适配慢性肌肉劳损、运动后软组织损伤、关节周围炎症引发的局部疼痛干预需求，单次治疗可同步处理多个疼痛区域，减少临床操作中反复更换电极位置的繁琐步骤。从结构设计思路来看，主机部分采用台式立柜结构，底部预留与移动台车匹配的安装定位槽，可直接固定在常规医用治疗台车上，台车层板可放置配套耦合剂、消毒耗材，主机正面的触控操作屏做了15度仰角设计，操作人员站立或坐于床旁操作时无需过度低头，屏幕周边的操作按键做了凸起式防水设计，日常使用中沾到耦合剂、

　　消毒酒精时可直接擦拭清洁，不会出现液体渗入机身内部的问题。主机内部的声波发生模块、功率输出模块做了分仓隔离设计，功率模块仓预留散热风道，进风口设置在机身侧面下部，出风口位于机身背部上方，避免日常使用中床单、衣物遮挡散热通道，长时间连续输出时也能维持模块工作温度稳定，不会出现过热保护中断治疗的情况。治疗端的电极探头采用人体工学曲面设计，探头接触面做了圆弧过渡，贴合人体体表轮廓时不会出现局部压痕，探头外壳采用医用级ABS材质，表面做哑光防滑处理，操作人员手持调整位置时不易滑脱，每个探头与线缆的连接位置做了应力释放结构，日常拖拽、弯折线缆时不会出现线芯断裂的问题，线缆长度统一设置为1.8米，主机放置在床旁台车时，

　　线缆长度可覆盖从患者肩颈到足部的全部治疗区域，无需额外接长转接线。设备的安装边界需要重点考量，主机整体宽度控制在420mm以内，深度380mm，高度260mm，可适配绝大多数常规医用治疗台车的层板尺寸，层板承重仅需满足15kg即可稳定放置，不需要额外做固定锁止结构；电极探头的直径为65mm，厚度22mm，贴合体表时可覆盖直径50mm左右的治疗区域，多探头同时使用时，探头之间的最小间距可控制在30mm，可沿肌肉走向排布，适配腰背、大腿等大面积肌群的治疗需求。在实际功能落地的结构细节上，主机侧面的线缆输出接口做了防呆设计，每个通道的接口带有编号标识，与电极探头的编号一一对应，操作人员插接线缆时不会出现通道错接的问题，

　　接口内部做了镀金处理，长期反复插拔也不会出现接触不良导致的输出功率波动；探头内部的声波换能元件与外壳之间做了隔振设计，换能器工作时的振动不会传导到探头外壳的手持区域，操作人员长时间手持调整位置时不会出现手部发麻的情况。设备的日常维护结构也做了对应设计，主机背部的检修盖板采用快拆螺丝固定，更换散热风扇、检修内部电路板时无需完全拆解机身，探头的接触面采用可拆卸的医用硅胶套，每次治疗后可直接取下硅胶套消毒更换，避免交叉感染，硅胶套与探头之间采用过盈配合，安装后不会出现松动脱落，也不会影响声波的传导效率。从临床使用的适配性来看，设备的整体结构没有尖锐棱角，所有外表面的拼接缝隙都控制在0.5mm以内，日常清洁消毒时不会残留污渍，主机底部设置了四个防滑橡胶脚垫，即使直接放置在平整的治疗桌面上，也不会因为意外触碰出现滑移倾倒的问题；线缆采用医用级柔性TPU外皮，耐酒精、碘伏擦拭，长期使用不会出现表皮开裂、硬化的问题，线缆的弯曲半径最小可到20mm，顺着患者体表排布时不会因为线缆硬度过高牵拉探头导致移位。
