带式输送压实一体化作业装置结构设计

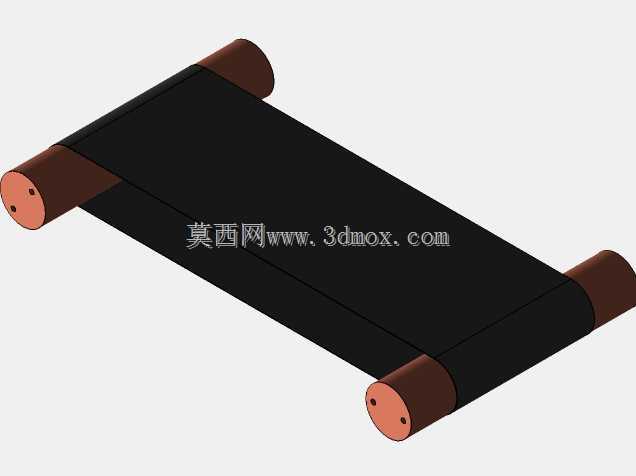

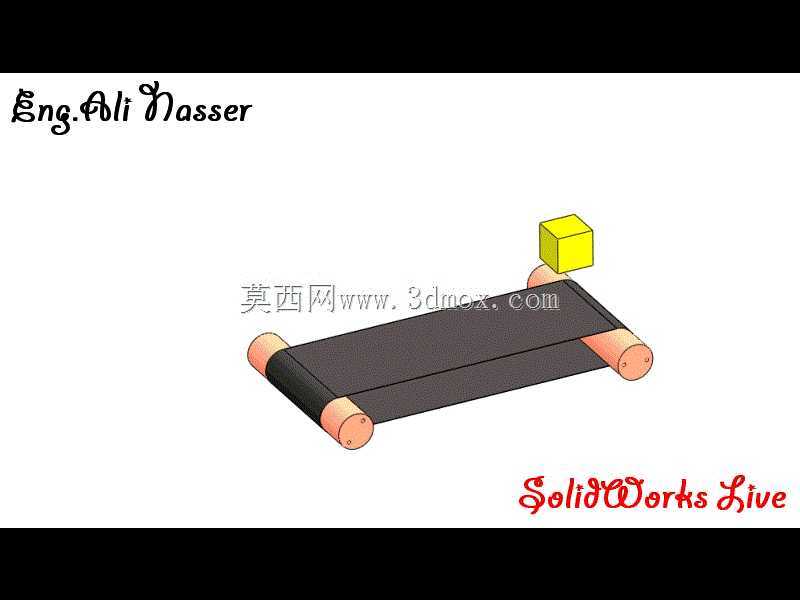

　　在散料连续处理、轻型物料压合的生产场景中，这类带式压实结构常被集成在短距离输送线的末端或中段，替代传统间歇式压合作业工位，解决散料输送过程中物料蓬松、层间贴合度不足的问题。不同于重型压路设备的大吨位压重设计，该结构依托连续运转的带面承托物料，配合端部带驱动的压合辊筒，在物料输送的行进过程中完成恒定压力的压实作业，无需额外设置物料停留工位，能有效压缩生产线的占地长度，适配电子辅料贴合、食品散料定型、轻工业半成品压平等对压实力度要求适中、连续作业节拍快的生产环节。从结构组成来看，整套装置核心由两端的承托驱动滚筒、张紧调节结构、环形输送承压带以及上部的压实施压单元构成，两端滚筒采用阶梯轴设计，轴端预留标准轴承安装位，

　　可直接适配常用的深沟球轴承做回转支撑，滚筒外圆做滚花处理增大与带面的摩擦力，避免带面在带载压实过程中出现打滑丢转的问题。上部的施压单元采用模块化安装设计，可根据实际压实需求调整压重与施压间隙，施压块的工作面做圆角过渡，避免刮伤带面或物料表层。设计过程中首先要确认的是安装边界尺寸，整套结构的横向宽度由输送物料的最大幅宽决定，通常在有效带宽基础上两侧各预留80-120mm的机架安装与调节空间，纵向长度则根据压实所需的保压行程确定，要保证物料在带面上经过施压区域时，有足够的受压时长达到预期压实密度，避免压合后出现回弹。滚筒的中心高需要匹配上下游输送线的对接高度，通常机架底部预留可调脚杯的安装空间，可做±30mm范围内的高度微调，

　　适配不同线体的对接公差。张紧结构采用尾部螺杆张紧形式，张紧行程设置为带长的2%-3%，既可以补偿带面长期运转后的拉伸变形，也能在更换带面时提供足够的拆装余量，张紧调节的螺杆采用细牙螺纹，调节精度更高，避免两侧张紧力不均导致带面跑偏。承压带的选型需要兼顾耐磨性与受压变形量，带面厚度根据压实总压力选择，避免受压后带面过度变形影响压实平面度，带面的运行线速度需要与上下游输送设备保持同步，可通过驱动端的减速电机参数匹配实现速度联动，避免出现物料堆堵或拉扯的问题。在机架设计上，两侧的安装侧板采用整块钢板激光下料成型，轴承安装位做镗孔处理保证两侧的同轴度，避免滚筒安装后出现别劲导致的运转阻力增大、轴承过早磨损的问题，

　　侧板之间设置横向撑杆提升整体机架的刚性，避免长期受压后机架出现变形导致带面跑偏。施压单元的导向结构采用直线光轴配合直线轴承的形式，保证施压块上下移动的垂直度，压力来源可根据实际需求配置配重块、弹簧或者气缸，针对不同的物料压实需求调整输出压力，比如处理轻薄辅料贴合时采用弹簧提供恒定弹性压力，处理有一定厚度的散料压实时可更换为气缸提供稳定的压合力。这套结构的优势在于将输送与压实两个工序整合在同一台设备上，省去了工序间的物料转运环节，相比传统的压机间歇作业模式，生产效率能提升40%以上，同时设备的结构简单，易损件只有输送皮带与轴承，后期维护成本低，日常运维只需要定期检查带面张紧度、轴承润滑状态即可，不需要复杂的调试流程。在实际选型适配时，需要先明确待处理物料的单位面积承压上限、所需压实密度、生产线节拍速度这几个核心参数，再对应调整滚筒直径、带面宽度、施压压力以及运行线速度，比如处理易碎类物料的压实时，需要在施压块表面包覆软质弹性层，避免压坏物料，处理粘性物料时则需要在带面做防粘涂层处理，避免物料粘附在带面上影响后续作业。
