重载输送线用带安装板多辊式滚筒组件

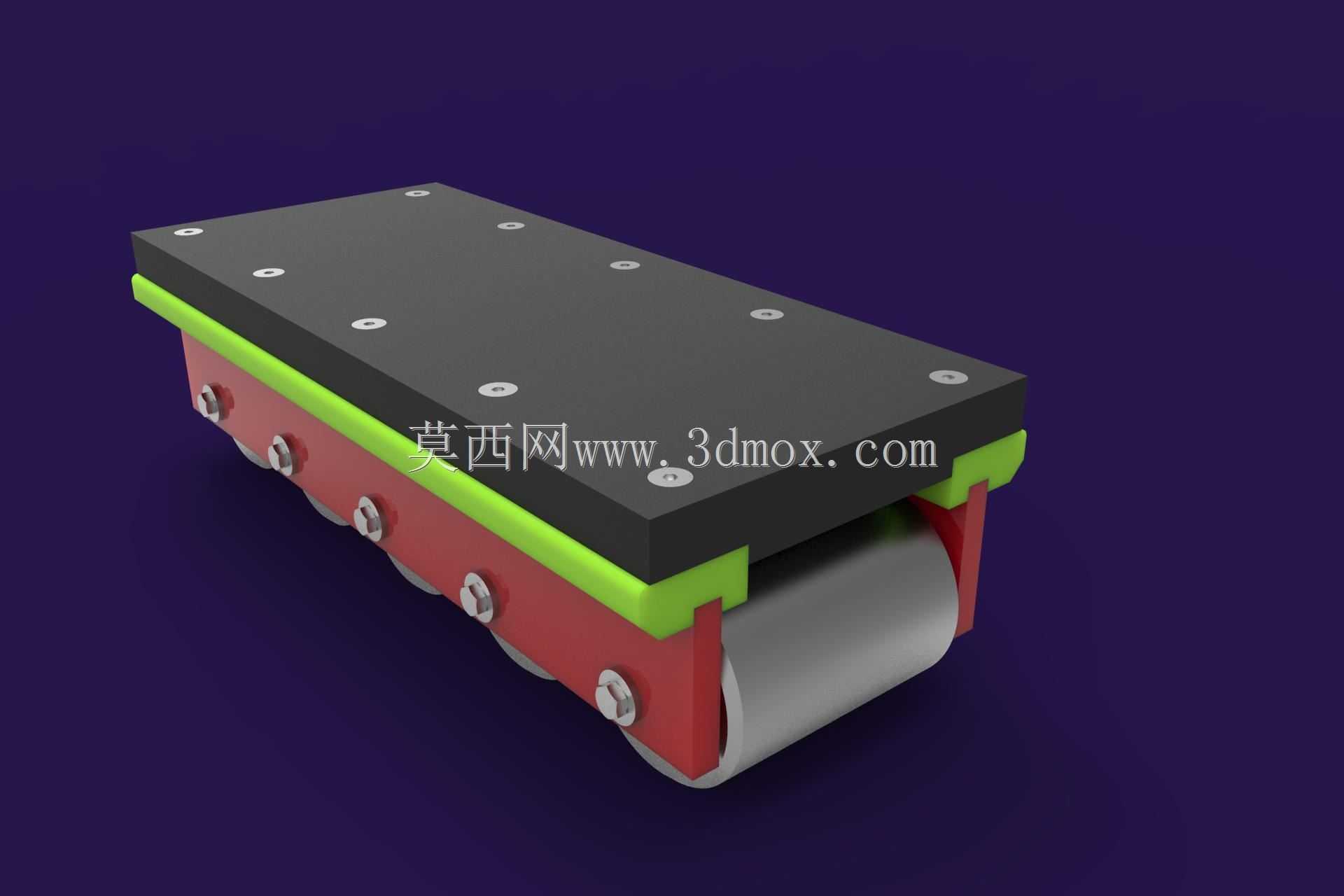

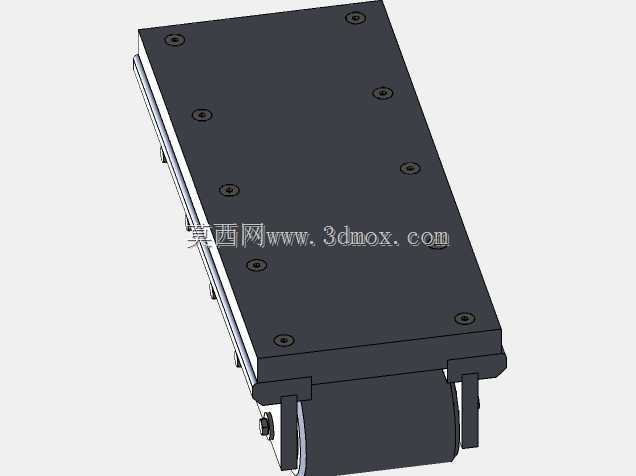

　　这款滚筒组件主要面向重载型平面输送场景设计，常见于物流仓储线的重型托盘转运、钣金加工线的板材工位间传递、装配线的重型工件水平移位环节，区别于普通单根无支撑滚筒，该组件采用多辊并列排布加整体安装基板的结构形式，可直接通过基板上的预留安装孔固定在输送线的型材框架上，无需额外设计辊子的单独支撑座，能大幅缩短现场安装调试的周期。从结构设计逻辑来看，组件顶部的安装基板采用加厚钢板加工，表面均布的沉头安装孔可适配M8规格的内六角螺栓，安装后螺栓头完全沉入板面，不会与输送面上的工件产生刮擦干涉，基板与下方辊组的支撑侧板之间设置了缓冲垫层，可吸收重载工件放置时的瞬时冲击，避免辊轴受径向冲击载荷出现变形。

　　下方并列排布的辊子采用金属辊芯外包耐磨层的结构，辊子两端的轴头通过嵌装在侧板上的自润滑轴承实现转动支撑，无需额外添加润滑脂即可长期在多尘的车间环境下运行，相邻辊子之间的间距控制在合理范围，可保证最小尺寸不小于100mm的工件平稳通过，不会出现工件卡滞在辊缝间的问题。组件两侧的端板做了圆弧过渡处理，可避免工件进出辊道时被尖锐边角刮伤表面，端板与侧板、基板之间采用螺栓连接的可拆卸结构，当单个辊子出现磨损时，只需拆下对应侧的端板即可抽出辊轴进行更换，无需整体拆解整个组件，后期维护成本较低。从安装边界来看，组件整体宽度适配常用的400mm、500mm幅宽输送线，安装基板的孔位间距与标准工业铝型材的槽口间距完全匹配，

　　既可以安装在铝型材搭建的轻型输送架上，也可以焊接固定在方管搭建的重型输送机架上，辊面的高度可通过在安装基板下方加装调整垫片的方式进行微调，保证整条输送线的辊面处于同一水平面上，避免工件输送过程中出现跑偏、卡顿的问题。在实际使用过程中，该组件可单组作为短距离转运工位使用，也可以多组首尾拼接组成长距离输送线，单组组件的额定承载能力可满足单块重量不超过200kg的工件平稳输送，辊子的转动阻力小，工件在辊面上移动时无需过大的推力即可实现移位，既可以配合皮带传动实现动力输送，也可以作为无动力辊道依靠人工推动工件移位。设计过程中充分考虑了车间的实际使用工况，所有外露的金属结构件都做了表面防锈处理，可适应潮湿、多粉尘的加工车间环境，

　　不会短时间内出现锈蚀卡滞的问题，辊子的耐磨层采用耐油、耐切割的材质，可承受钣金件尖锐边角的摩擦，不会轻易出现表层脱落的情况。组件的整体结构紧凑，安装后占用的垂直空间较小，不会过多占用输送线下方的布线、走管空间，适配多数现有输送线的改造升级需求，无需对原有框架做大规模改动即可直接替换原有老旧的单辊支撑结构，提升输送线的整体承载能力和运行稳定性。
