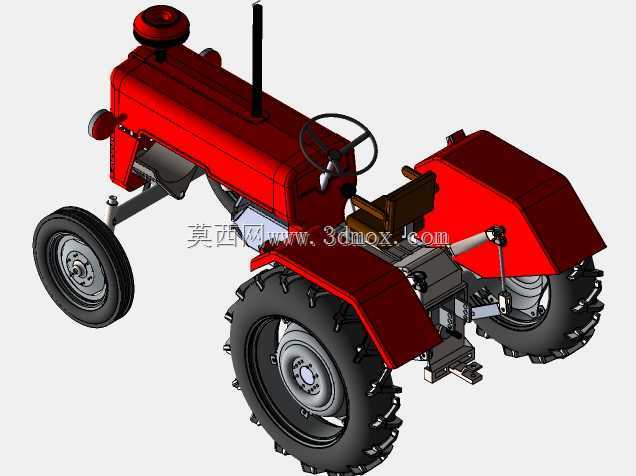

小型农用轮式拖拉机整机结构三维设计

　　这款轮式拖拉机的三维结构设计，核心围绕丘陵小块耕地、果园行间作业、大棚内农事操作的实际场景展开，区别于大马力深耕拖拉机的设计逻辑，整机在结构布局上优先考虑窄幅通过性与小半径转向能力，适配国内南方丘陵、北方设施农业的作业需求。从整机布局来看，采用经典的前置发动机、中置操纵位、后置动力输出的结构排布，发动机舱与后桥壳体通过高强度槽钢车架刚性连接，既保证了传动路径的同轴度，也预留了足够的维修拆装空间，日常维护时无需拆解过多外围覆盖件即可完成机油滤芯、柴油滤芯的更换操作。行走系统采用前小后大的轮径配置，前轮为单轮导向结构，转向节采用主销后倾设计，转向时的回正力矩充足，田间作业时驾驶员无需频繁修正方向，降低长时间操作的疲劳感；

　　后轮为大尺寸人字花纹驱动轮，轮齿高度与排布角度针对松软耕地的抓附需求设计，在含水率25%左右的黏重土壤中作业时，可有效减少打滑率，保证动力传递效率。操纵区域的布局完全贴合人机工程要求，方向盘倾角与座椅高度的相对位置经过多轮调整，驾驶员坐立时手臂自然前伸即可握持方向盘，换挡杆、离合制动踏板的布置位置符合常规农机操作习惯，无需额外适应即可上手。座椅采用悬浮式安装结构，下方设置简易减震阻尼块，可过滤田间颠簸路面传递的高频振动，减少长时间作业对驾驶员腰椎的负荷。覆盖件采用分段式钣金结构，发动机侧罩、后轮挡泥板均为独立可拆卸部件，局部发生碰撞变形时可单独更换，无需整体替换外覆盖件，降低后期使用维护成本。

　　后置三点悬挂结构的安装接口符合通用农机具匹配标准，可直接挂载旋耕机、犁铧、播种器、小型拖车等常规农用机具，悬挂杆件的铰接点采用耐磨衬套设计，长期带载作业时的磨损量可控，铰接间隙可通过调整垫片进行补偿，避免悬挂松旷导致的机具作业精度下降。传动系统采用机械齿轮传动结构，变速箱设置多组前进挡与倒退挡，可匹配不同作业场景的行驶速度需求：低速挡位适配深耕、旋耕等重负荷作业，保证足够的扭矩输出；高速挡位适配道路转场、短途运输需求，减少转场耗时。转向系统采用机械式循环球结构，结构简单可靠，故障发生率低，即使在偏远乡村无专业维修站点的区域，也可通过常规机修工具完成故障排查与维修。燃油箱布置在发动机侧方与座椅下方的空余空间，

　　在不增加整机宽度的前提下最大化油箱容积，保证单次加油可满足连续6-8小时的作业需求，减少频繁加油的辅助时间。排气系统采用竖直向上的高位排气布局，排气口高度超过驾驶员头部位置，作业时排出的高温废气不会直接吹向驾驶员，也避免田间作业时秸秆、杂草被高温排气引燃的风险。整机的外形尺寸控制严格，宽度适配常见果园的行距要求，可在果树行间顺利通行完成开沟、施肥、打药等作业，长度尺寸保证小半径转向能力，在大棚内、小块田地的边角区域也可灵活掉头，无需额外的回转空间。所有外露的传动部件均设置安全防护结构，传动轴、皮带轮等旋转部件外侧安装防护罩，避免作业时衣物、杂草卷入造成安全事故，符合农用机械的安全设计规范。从建模细节来看，所有零部件的装配关系完全还原实际装配工艺，螺栓、销轴等标准件的规格、安装位置均符合实际生产要求，可直接作为结构改进、教具演示、非标农机改装的设计参考基础，也可用于新从业者了解拖拉机的整机结构组成与动力传递路径。
