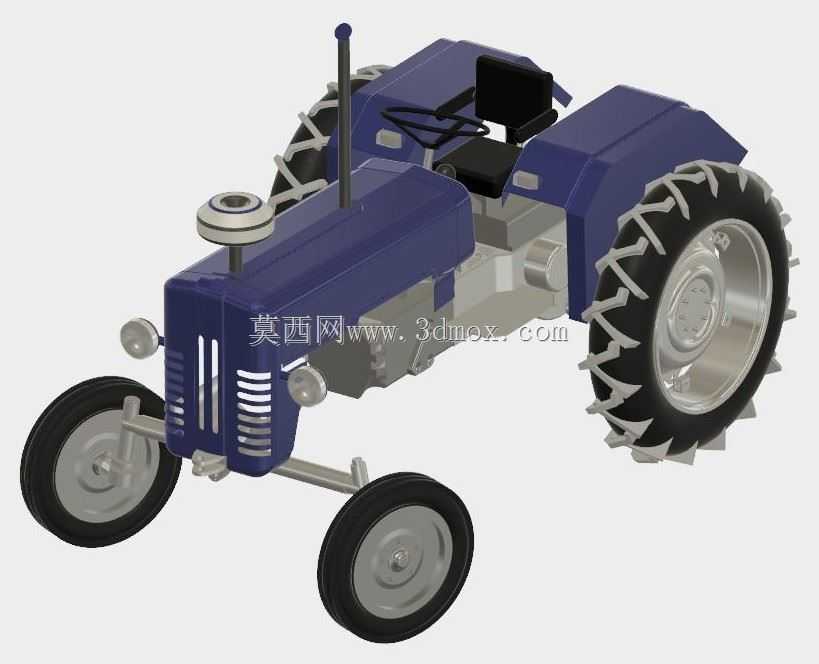

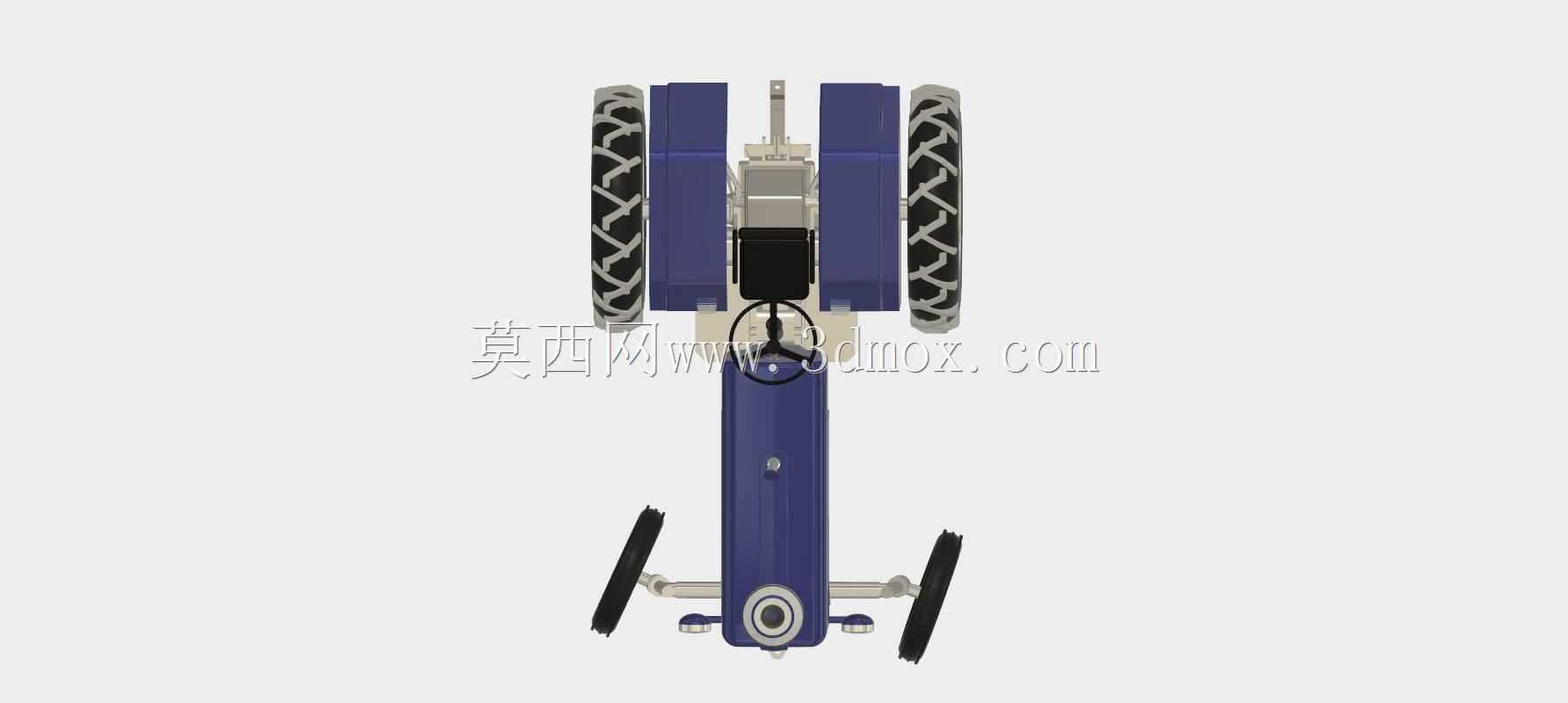

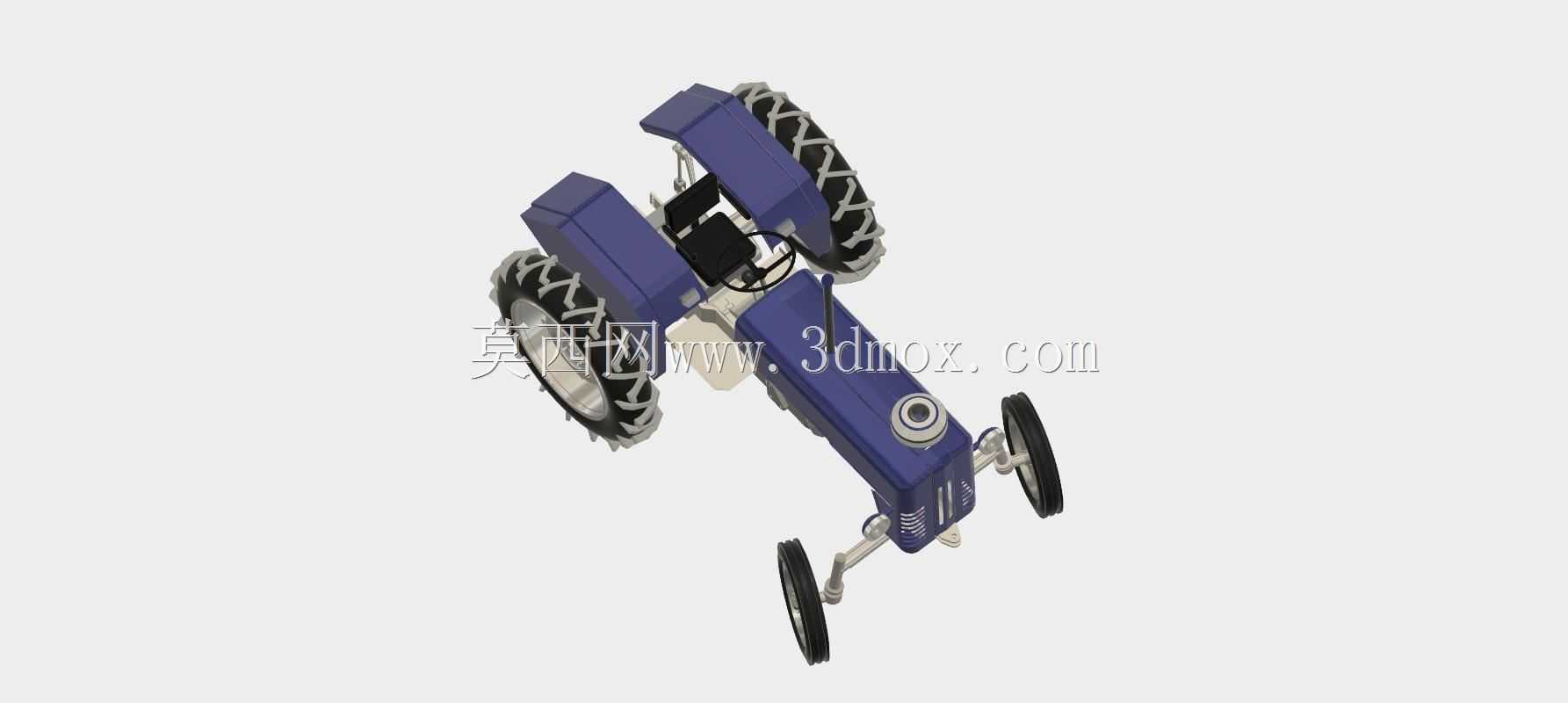

小型农用轮式拖拉机整机结构三维设计

　　即使在松软土地上转向也不会出现过大的转向阻力。动力舱的布局采用前置立式结构，排气系统向上延伸至驾驶室前方高度1.8米位置，避免作业时尾气直吹操作人员，同时进气口设置在排气侧上方的高位区域，减少田间作业时扬尘进入空滤系统，延长动力单元的维护周期。传动系统采用直连式布局，发动机输出端直接连接离合器壳体，后续依次衔接变速箱、后桥差速器，动力传递路径短，传动效率比皮带传动结构提升12%左右，变速箱设置4个前进挡、1个倒挡，可匹配旋耕、播种、短途转运等不同作业场景的速度需求，最低作业速度可稳定在1.2km/h，满足精量播种、开沟施肥的低速作业要求，最高行驶速度可达22km/h，能够满足村镇间短距离转场的通行需求，无需额外借助转运车辆。这款轮式拖拉机的三维结构设计，核心围绕丘陵小地块、果园行间作业、大棚内农事操作的实际场景展开，区别于大马力深耕拖拉机的重载取向，整体结构更偏向紧凑灵活的作业需求。从整机布局来看，采用经典的后轮驱动、前轮转向结构，前桥采用窄轮距设计，最小转弯半径控制在3.2米以内，能够在宽度不足4米的棚室通道、果树行间完成转向调头，适配南方丘陵零散耕地、北方设施农业的作业边界要求。行走系统的设计充分考虑田间非铺装路面的通过性，后轮选用大直径人字花纹轮胎，胎纹深度32毫米，在泥泞耕地作业时可提供足够的抓地力，避免打滑陷车；前轮采用小直径导向轮胎，转向节主销后倾角度设置为5度，兼顾直线行驶稳定性与转向操作的轻便性，

　　操作区域的布局充分考虑长时间作业的人机工程，座椅设置在前后轮轴距的中心偏后位置，作业时的颠簸感可通过前后悬挂的滤振作用有效降低，座椅下方预留120毫米的高度调节行程，可适配不同身高操作人员的操作视野需求；转向盘采用倾角可调结构，调节范围在15度到30度之间，操作人员可根据作业状态调整舒适的操作角度，操纵杆全部设置在座椅右侧的手可及范围内，换挡、离合、制动踏板的间距设置符合成年人脚部操作的舒适区间，长时间踩踏操作不易产生疲劳。整机的安装边界充分考虑后期维护的便利性，发动机舱侧盖采用快拆式结构，无需专用工具即可打开完成机油更换、空滤清理等日常维护操作；后桥的放油螺塞设置在壳体最低点，更换齿轮油时无需抬升整机即可完成废油排放；

　　轮胎的轮毂螺栓采用通用规格，田间作业出现爆胎故障时，可借助通用随车工具完成轮胎更换，无需专用维修设备。悬挂系统采用后置三点式悬挂结构，悬挂提升力可达800公斤，可匹配1.2米幅宽旋耕机、单行播种机、小型开沟器、施肥器等多种农机具，悬挂拉杆的长度可通过螺纹结构调节，能够适配不同农机具的挂接高度要求，挂接销采用通用直径尺寸，可与市面多数小型农机具实现通用挂接，无需额外制作转换接头。整机的外形尺寸控制在长2.8米、宽1.2米、高1.4米（不含排气筒），可直接进入高度2米的标准日光温室作业，也可在行距1.5米的成年果园行间通行，不会刮碰果树枝干；整机重量控制在1.2吨左右，对土壤的压实深度不超过5厘米，作业后不会造成土壤板结，

　　影响后续作物根系生长。前桥的转向限位结构设置有橡胶缓冲块，转向到极限位置时不会出现金属硬碰撞，减少转向机构的冲击磨损，延长前桥部件的使用寿命；制动系统采用后轮鼓式制动结构，左右轮制动可独立操作，田间作业时可通过单边制动实现更小半径的转向，狭窄地块调头时无需反复进退操作。燃油箱设置在座椅下方位置，容量为35升，满油状态下可支持连续8小时以上的田间作业，减少作业过程中的加油频次，油箱加油口设置在机身侧面，加油操作无需掀开座椅或打开机罩，田间补给十分方便。电气系统采用12V供电结构，前后均设置有照明灯具，可满足早间、傍晚光线不足时的作业需求，线路全部采用阻燃波纹管包裹，固定点间距不超过300毫米，避免田间作业时线路晃动磨损造成短路故障。
