带美国国旗装饰的越野小车结构设计

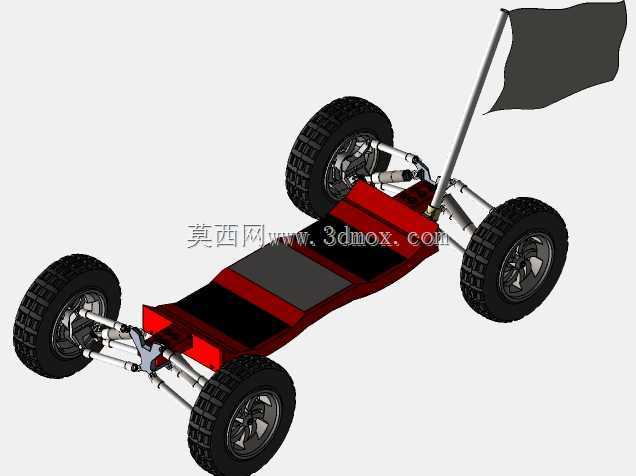

　　该小型越野结构的设计，最初面向青少年科创教具、桌面展示摆件以及小型无人载具验证平台三类应用场景，在结构搭建时优先兼顾了装配便捷性与结构可视性，没有采用全包覆的外壳设计，所有传动、连接、支撑结构均外露呈现，方便使用者观察机械运动逻辑，也便于后期改装调整部件位置。从整体布局来看，整车采用前后对称的双叉臂式独立悬架结构，四个车轮均通过可调长度的拉杆与车架主体连接，悬架摆臂采用镂空轻量化设计，在保证结构强度的前提下尽可能降低非簧载质量，适配非铺装路面的小幅颠簸缓冲需求，车轮选用大颗粒深胎纹的越野橡胶胎，胎面的块状凸起设计可以在沙土、草地等低附着路面提供足够的抓地力，轮毂采用辐条式结构，中心预留标准轴接安装位，

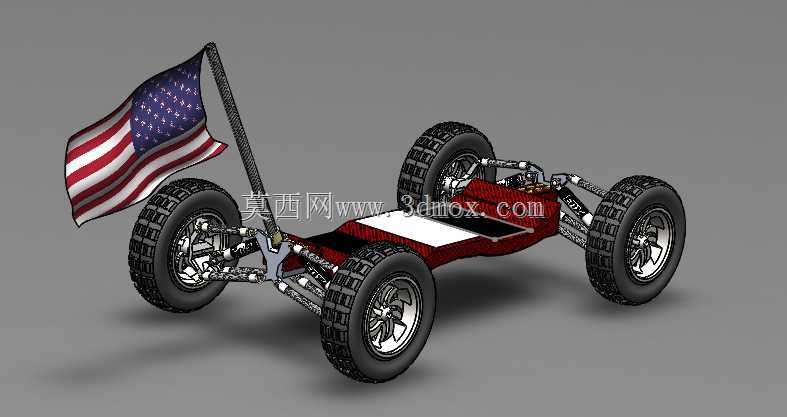

　　可直接适配常规小型驱动电机的输出轴，也可根据需求更换不同尺寸的轮毂轮胎组合，调整整车离地间隙。车架主体采用分段式拼接结构，中间的承载平台预留了标准化的安装孔位，可根据使用场景搭载电池、控制板、小型传感器或者装饰配重块，平台表面做了防滑纹理处理，避免搭载的部件在车辆行进过程中出现滑移。车头位置的旗杆安装座采用快拆结构设计，旗杆与安装座之间通过过盈配合加侧面顶丝固定，既可以保证旗帜安装后的稳定性，也可以快速拆除旗杆，更换其他装饰部件或者功能组件，旗帜采用柔性材质模拟，固定在旗杆顶端时可随车辆行进的气流自然摆动，还原真实车辆的装饰效果。在尺寸边界设计上，整车的轮距与轴距比例控制在1:1.4左右，保证行驶过程中的侧向稳定性，

　　避免转向时出现侧翻风险，整车最大宽度不超过两侧轮胎的外端面，所有悬架拉杆、摆臂的活动行程均做了限位设计，不会超出轮胎的外轮廓边界，避免在狭窄空间通行时出现结构剐蹭。转向结构采用前置拉杆联动设计，转向舵机的安装位隐藏在车架前部的承载结构下方，通过左右对称的转向拉杆连接两个前轮的转向节，转向角度预留了左右各35度的活动范围，可实现较小的转弯半径，适配桌面展示或者小型场地的行进需求。传动部分的设计预留了后置后驱、四驱两种改装空间，车架中部的贯通空间可以容纳传动轴组件，不需要对原有车架结构做切割修改即可完成驱动形式的切换，所有连接部位的紧固件均采用标准小型内六角螺丝，装配和拆解只需要常规的小型内六角扳手即可完成，不需要特殊定制工具。

　　在细节处理上，所有结构件的棱边均做了小圆角过渡，避免装配过程中出现划伤，悬架的铰接位置均预留了润滑脂加注间隙，长期活动也不会出现卡滞问题，车架的前后端均预留了防撞缓冲件的安装位，可根据需求加装橡胶防撞头，降低碰撞时对车架结构的冲击。
