钢管框架式越野全地形四轮车结构设计

　　这款钢管框架式越野全地形四轮车，核心定位是复杂非铺装路面的通行作业与户外穿越使用，区别于常规民用代步车辆，其结构设计完全围绕极端路况下的抗冲击性能、通过性与轻量化平衡展开。从实际应用场景来看，这类车型可覆盖山地林区巡检、野外勘探作业、户外越野运动、特殊地形物资转运等多个场景，能够在泥泞、碎石、陡坡、浅滩等常规车辆无法通行的区域稳定行驶，无需依赖硬化路面支撑。

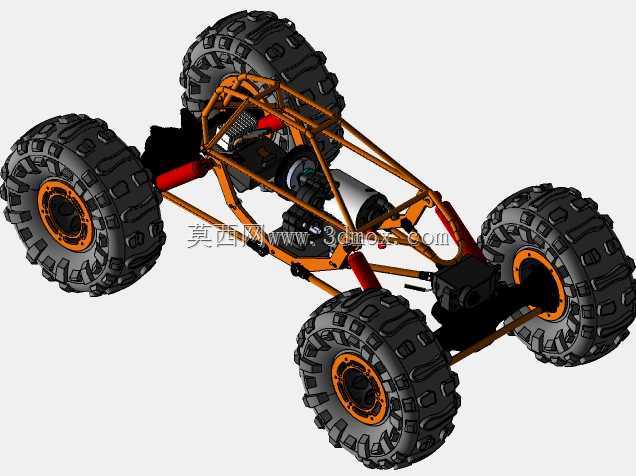

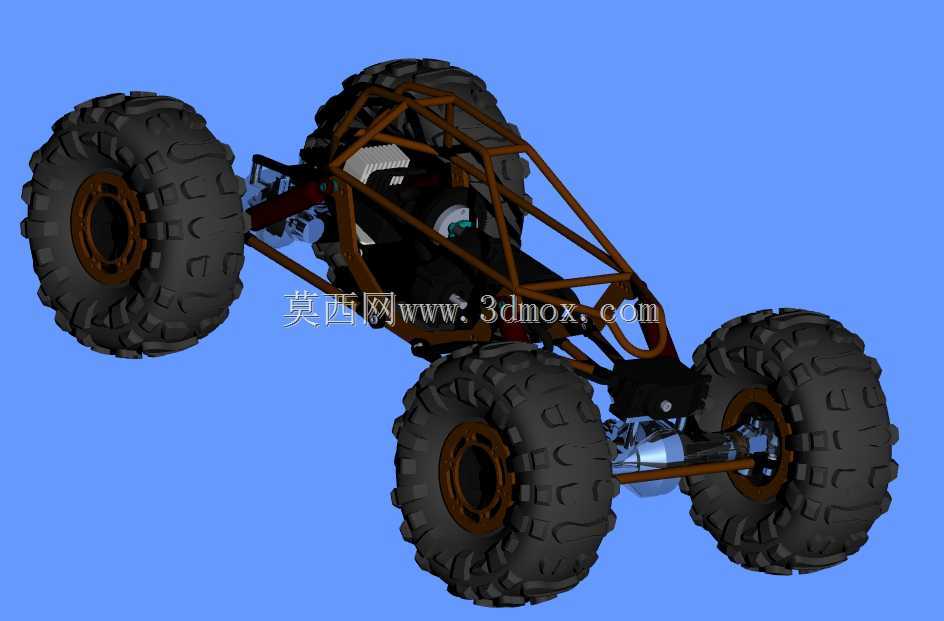

　　整车采用外露式空间管阵车架作为核心承载结构，没有设计封闭式金属蒙皮外壳，所有结构杆件直接外露，这种设计思路一方面能够最大化降低整车整备质量，减少非承载重量对动力输出的损耗，另一方面管阵结构的应力传递路径更直接，在承受飞坡落地冲击、侧向剐蹭、路面颠簸载荷时，每根杆件都能参与受力分散，避免局部应力集中导致的结构断裂。车架管材选用的是高强度合金无缝钢管，弯折处采用大圆弧过渡设计，所有连接节点均采用满焊工艺处理，关键受力位置额外增加了三角形加强斜撑，从结构力学层面消除了直角连接带来的应力集中隐患，同时上部管架直接集成了防滚笼功能，无需额外加装防滚结构，在车辆发生侧翻时能够为驾乘区域预留足够的安全生存空间，避免结构变形侵入驾乘舱。

　　行走系统采用四轮独立布局，匹配大颗粒深花纹越野轮胎，轮胎胎块高度远高于常规民用车辆轮胎，胎纹间隙设计得更宽，在泥泞路面行驶时能够快速排出胎面附着的泥土，避免轮胎打滑失去抓地力，同时厚胎壁结构能够吸收碎石路面的尖锐冲击，降低爆胎风险。轮辋采用高强度防脱设计，在低胎压越野行驶时能够避免轮胎与轮辋发生相对位移脱开。每个车轮的悬挂行程都做了加长设计，匹配长行程阻尼减震器，在车轮遇到路面凸起或凹陷时，能够最大程度保证轮胎与地面的接触面积，减少车轮悬空打滑的概率，同时将路面传递到车架的震动进行多级缓冲，提升整车行驶的稳定性与结构耐久性。

　　动力与传动系统采用中置布局，将核心动力单元布置在车架中部位置，能够让整车前后轴荷分配接近50:50的理想比例，在爬坡、急加速、紧急制动时能够避免轴荷转移过大导致的操控失控。传动结构采用四轮独立驱动形式，每个车轮都能获得动力输出，当单个车轮出现打滑空转时，其余车轮仍然能够保持足够的驱动力推动车辆前进，相比两轮驱动结构，复杂地形下的脱困能力提升明显。转向系统采用大传动比设计，降低大尺寸越野轮胎带来的转向阻力，同时转向拉杆做了加高防护处理，避免行驶过程中被路面石块磕碰损坏。

　　从安装边界与尺寸设计来看，整车轮距设计得比常规同级别车辆更宽，有效降低了侧翻风险，轴距则根据越野通过需求做了优化，既保证了高速行驶的直线稳定性，又避免轴距过长导致纵向通过角不足，在翻越凸起地形时不会出现底盘托底的问题。车架下部的所有管线、传动部件都布置在管架内侧，低于车架最低受力平面，行驶过程中路面的障碍物首先会接触到车架管材，不会直接磕碰损伤核心功能部件。驾乘区域的安装位预留了足够的改装空间，可根据实际使用需求加装座椅、安全绑带、储物货架、外置照明等附加部件，所有安装点位都在车架设计阶段做了预埋加强，后期加装部件时无需额外对主车架进行打孔焊接，避免破坏原有车架的结构强度。

　　在细节设计层面，车架的所有外露管口都做了封堵处理，避免长期户外使用时泥水、沙尘进入管材内部造成锈蚀，延长结构使用寿命。车轮与车架之间的运动间隙经过反复校核，在悬挂全行程压缩、转向打到最大角度的极限状态下，轮胎也不会与车架、减震部件发生运动干涉，保证全行程下的结构运行顺畅。整车没有冗余的装饰性结构，所有外露部件都承担实际的结构或功能作用，这种极简的结构设计也降低了后期维护的难度，出现结构损坏时能够快速定位故障点，直接更换对应杆件即可完成维修，无需对整体结构进行大面积拆解。
