双爪联动式气动夹持执行机构

　　这款双爪联动夹持机构，是面向轻载自动化搬运、工位转序场景开发的末端执行部件，日常在3C电子小件装配、小五金件上下料、注塑件取件工位上的适配性很强，相比市面上常见的平行夹爪，它的双指摆转开合结构能适配更多异形轮廓工件，不需要频繁更换夹指就能覆盖同批次多规格工件的夹持需求，能减少产线换型的调试时间。

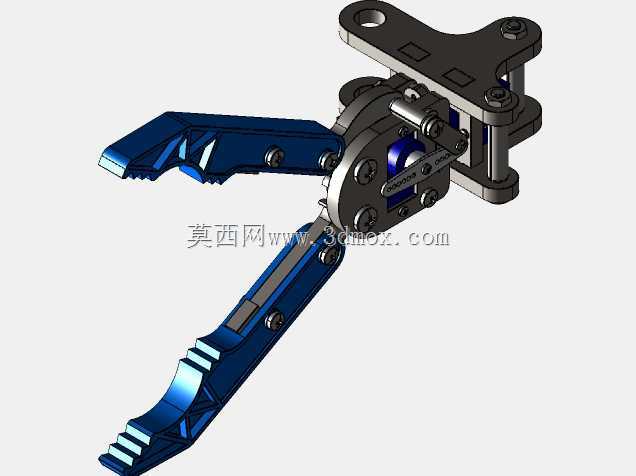

　　从实际功能逻辑来看，该机构采用内置气路驱动的设计思路，动力输入集中在主体中部的蓝色腔体部分，压缩空气进入腔体后推动内部活塞做直线往复运动，活塞通过两侧的联动销分别和两个摆转夹爪连接，把直线运动转化为夹爪绕固定销轴的摆转开合动作，开合过程中两个夹爪的运动轨迹完全对称，夹持力的输出均匀稳定，不会出现偏载夹歪工件的情况。夹爪的开合行程做了限位设计，主体两侧的销轴支座上预留了硬限位接触面，夹爪摆转到最大开度和最小夹持位时都会和限位面贴合，避免活塞过行程损坏内部密封件，同时也能保证重复夹持的位置精度，在连续节拍运行的工况下，重复定位偏差可以控制在0.1mm以内，满足大多数自动化装配的精度要求。

　　设计过程中优先考虑了安装适配性，主体背部的安装基准面做了精加工处理，平面度控制在0.02mm以内，上面预留的两个贯通安装孔可以直接和机械手末端法兰、直线滑台滑块或者固定工装支架连接，不需要额外做转接板，能压缩末端执行机构的整体安装高度。安装边界方面，机构整体在闭合状态下的横向宽度控制在120mm以内，纵向伸出长度不超过80mm，厚度方向尺寸控制在45mm，不会和周边的工位治具、输送线护栏产生运动干涉，在狭窄的工位空间里也能灵活完成取放动作。夹爪的指面部分做了可更换设计，指端预留了标准的螺丝安装孔位，可以根据被夹持工件的材质、轮廓更换橡胶垫、V型块或者仿形指面，夹持光滑表面工件时可以加贴防滑橡胶垫增大摩擦力，夹持轴类零件时可以更换V型指面保证对中性，不需要改动主体结构就能适配不同的夹持场景。

　　结构细节上，所有转动销轴都采用了耐磨合金材质，销轴和安装孔之间加装了自润滑衬套，长时间往复摆动也不会出现明显的磨损间隙，能延长机构的整体使用寿命。主体的密封结构采用了双层O型圈设计，活塞位置的动密封和端盖位置的静密封都做了耐压测试，在0.5-0.8MPa的常规工厂气源压力下不会出现漏气问题，夹持力输出稳定，不会因为气压轻微波动出现工件掉落的情况。夹爪的主体部分采用了轻量化的高强度铝合金材质，在保证结构刚性的前提下尽可能降低整体重量，安装在小型机械手上使用时不会给机械手带来过大的负载负担，能提升机械手的运动响应速度。气路接口设置在机构的尾部位置，采用标准的快插接口规格，现场接气管时不需要额外做转接头，安装调试十分便捷。

　　在实际工况使用中，这款夹持机构可以兼容0-30mm开度范围内的工件夹持，单指的加持力可以通过气源压力进行调节，在0.6MPa气压下单侧夹持力可以达到15N，足够应对重量在1kg以内的轻型工件搬运、转序、装配作业。机构的运动部件都做了圆角处理，没有尖锐的棱角，在人员和设备协同作业的工位上也能降低磕碰的安全风险。整体结构没有复杂的异形曲面，加工工艺性好，主体的铝合金部分可以采用常规的CNC铣削加工完成，销轴、弹簧等标准件都可以直接采购市面上的通用规格，后期维护更换配件的成本很低，适合中小批量的自动化设备集成项目选用，不管是固定工位的工装夹持，还是移动机械手的末端执行，都能稳定满足使用需求。
