多节铰接式仿生机械臂结构设计

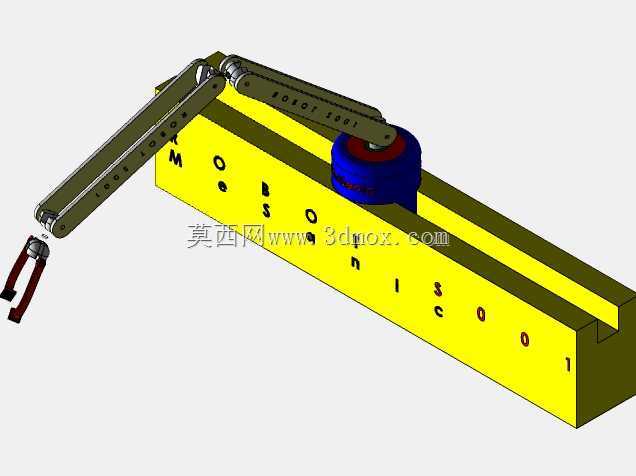

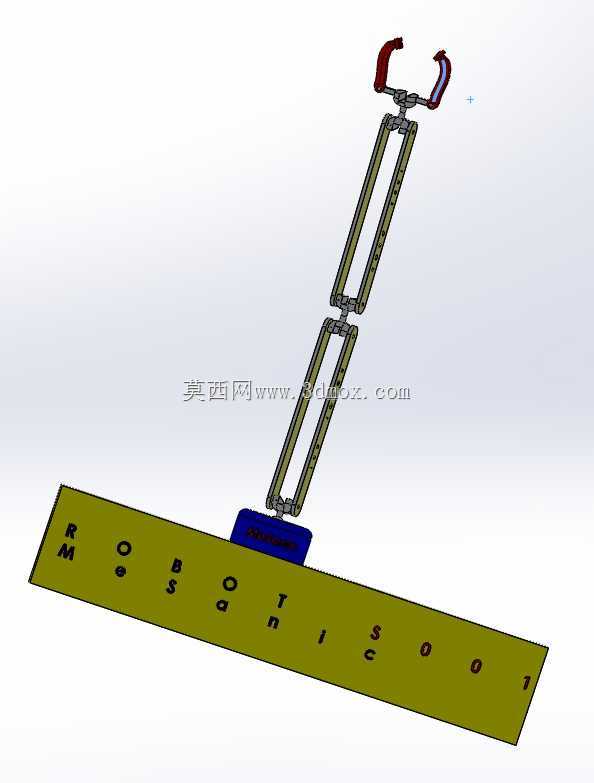

　　该机械臂采用多节平行四边形连杆铰接构型，整体为长行程伸展式结构，末端配置仿形握持执行端，底部设置矩形安装固定底座，可适配多类轻载作业场景的位移与操作需求。从实际应用场景来看，这类结构常被用于教学演示平台的机械原理展示、轻载分拣工位的物料转运、实验室环境下的定点操作执行，也可作为小型采摘设备的执行端载体，适配小范围、多自由度的位姿调整需求，在低负载、高重复定位精度要求的作业场景中具备较好的适配性。

　　结构设计层面，臂体主体采用双杆平行排布的铰接段设计，每段臂节之间通过铰接转轴实现相对转动，相邻臂节的转动副预留足够的摆动间隙，避免运动过程中出现结构干涉；平行四边形连杆构型可保证末端执行端在臂体伸展、俯仰过程中始终保持初始姿态，无需额外增加姿态补偿驱动结构，简化了整体驱动与控制逻辑。末端执行端采用弧形仿形握持结构，接触面预留防滑结构安装位，可根据作业对象的外形更换适配的握持衬垫，适配不同形状、材质的被操作物件，降低对被接触物件的表面损伤。

　　底座部分采用矩形平板式安装结构，底座表面排布多组定位安装孔位，可通过螺栓紧固的方式固定在作业平台、移动小车或者配套设备的安装面上，安装边界可根据实际安装面的尺寸调整固定孔位的适配范围，底座与最下端臂节之间设置转动连接座，可实现臂体整体绕底座垂直轴线的周向转动，扩大臂体的作业覆盖范围。

　　从功能特性来看，该臂体的多节铰接设计可实现大角度的俯仰折叠，非作业状态下可将臂体折叠收拢，减少整体占用的存放空间；作业状态下可逐节伸展臂段，达到较远的作业距离，每段铰接位置可配置锁紧结构，在调整到目标位姿后实现位置锁定，保证作业过程中的结构稳定性。臂体的连杆构件采用轻量化的型材结构设计，在保证结构刚性的前提下降低整体自重，减少驱动端的负载压力，提升臂体运动过程中的响应速度。

　　设计思路上，该结构优先考虑了运动可靠性与装配便捷性，所有铰接副均采用标准化的转轴连接结构，零部件具备较好的互换性，后期维护过程中可快速更换磨损的铰接衬套或者连杆构件；整体结构未采用复杂的异形构件，大部分零件可通过常规的机加工或者型材裁切工艺完成制作，降低了加工制作的成本与难度。臂体的走线槽集成在双连杆之间的空隙位置，驱动线路、传感线路可沿臂体内部排布，避免运动过程中线路与外部构件发生剐蹭，提升线路的使用寿命与设备运行的安全性。

　　尺寸边界层面，臂体完全伸展状态下总长度可覆盖底座前方1.2米至1.5米的作业范围，完全收拢状态下整体长度不超过0.4米，底座的安装固定尺寸适配常规的400毫米×100毫米规格安装面，末端执行端的开合范围可适配直径20毫米至80毫米的柱状物件握持需求，整体结构的负载能力适配5千克以内的轻载作业场景，可满足多数教学、轻载分拣、实验室操作的使用需求。在实际选型适配过程中，可根据具体的作业负载要求调整连杆构件的壁厚与铰接转轴的直径，在结构刚性与自重之间取得平衡，也可在各铰接位置加装角度传感器，实现臂体位姿的实时反馈，适配自动化控制的作业需求。
