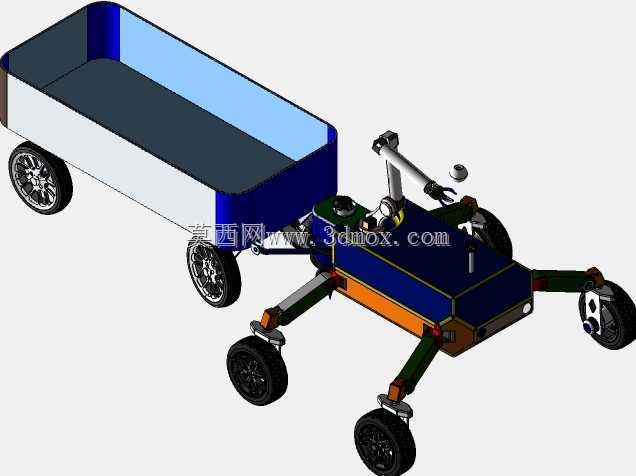

轮式带拖斗林果采摘作业机器人结构

　　这套轮式采摘作业装备，主要面向丘陵缓坡、平原规模化果园的鲜果采收场景，适配行距3米以上的乔木类果园、垄作浆果种植区的采收作业需求，解决传统人工采收效率低、高处果实采摘作业风险高、采收转运衔接耗时久的实际生产痛点。行走部分采用六轮独立摆臂悬架结构，每个车轮的摆臂都预留了铰接转动余量，可在起伏不平的田间土路、垄沟边缘自适应调整轮组高度，保证底盘始终保持水平状态，避免坡地作业时设备侧翻，同时减少机械臂末端执行器的姿态扰动，提升采摘对位精度。底盘上方搭载的多自由度串联机械臂，关节处采用模块化铰接设计，臂段长度经过作业半径校核，伸展后最大作业高度可覆盖距地面2.8米范围的果实位置，末端预留了柔性采摘执行器的安装接口，

　　可根据采摘果品种类更换夹指、吸盘类不同的末端工装，适配苹果、柑橘、番茄等不同表皮特性的果实采收需求，机械臂基座处设置了走线防护结构，避免田间作业时枝蔓剐蹭损坏动力与信号线缆。底盘后部采用拖挂式铰接结构连接储运料斗，铰接点设置了横向与纵向的转动自由度，转弯时拖斗可随底盘转向轨迹随动，减小转弯半径，适配果园较窄的行间通行条件；料斗采用敞口式薄壁舱体设计，内部做了圆弧过渡处理，避免果实投放时磕碰表皮造成损伤，料斗容积经过匹配校核，可承载单批次采收的果实重量，减少作业过程中往返转运点的频次，提升连续作业时长。整体设计过程中，优先考虑田间作业的通过性与维护便捷性，所有轮组的驱动模块都采用快装结构，出现故障时可快速拆解更换，无需整体拆解底盘；

　　底盘框架采用型材拼接结构，预留了多个传感器安装位，可后续加装视觉识别模块、避障雷达等组件，升级为自主导航作业的无人采收装备。外形尺寸方面，整机不含机械臂伸展状态下的宽度控制在1.2米以内，可顺利通过多数果园的行间通道，拖斗与底盘的连接高度经过匹配，保证机械臂采摘完成后投放果实时的最短运动路径，减少单果采摘的动作周期。悬架摆臂的转动角度范围经过限位设计，避免极限地形下摆臂超程造成结构磕碰，车轮选用深花纹越野胎面，提升在松软泥土、草皮路面的抓地力，减少雨天或灌溉后田间作业的打滑概率。料斗的侧壁采用分段式装配结构，磨损后可单独更换单片侧板，降低后期维护成本，底盘前部预留了电池舱与控制舱的安装空间，舱体做了密封处理，避免田间扬尘、

　　喷淋药液进入内部损坏电气元件。机械臂的关节驱动件选型时，优先考虑低速大扭矩的输出特性，匹配采摘作业时的负载需求，避免末端夹持果实时出现抖动掉果的问题，臂段采用中空结构设计，动力与信号线缆从臂体内部穿行，既提升外观整洁度，也减少田间作业时线缆被枝蔓勾挂的风险。
