小型智能轮式移动小车车架结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:436204

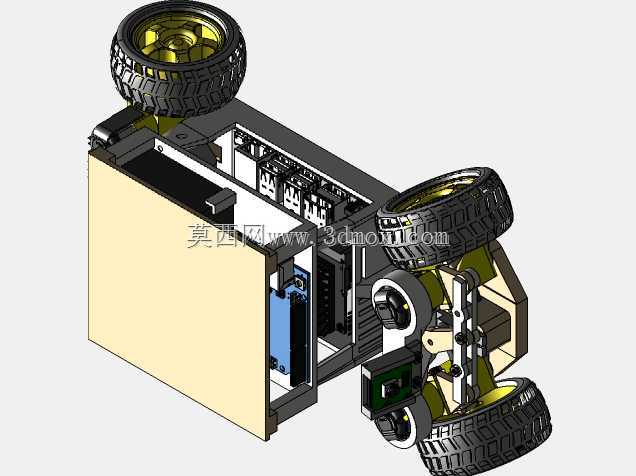

  • 小型智能轮式移动小车车架结构设计

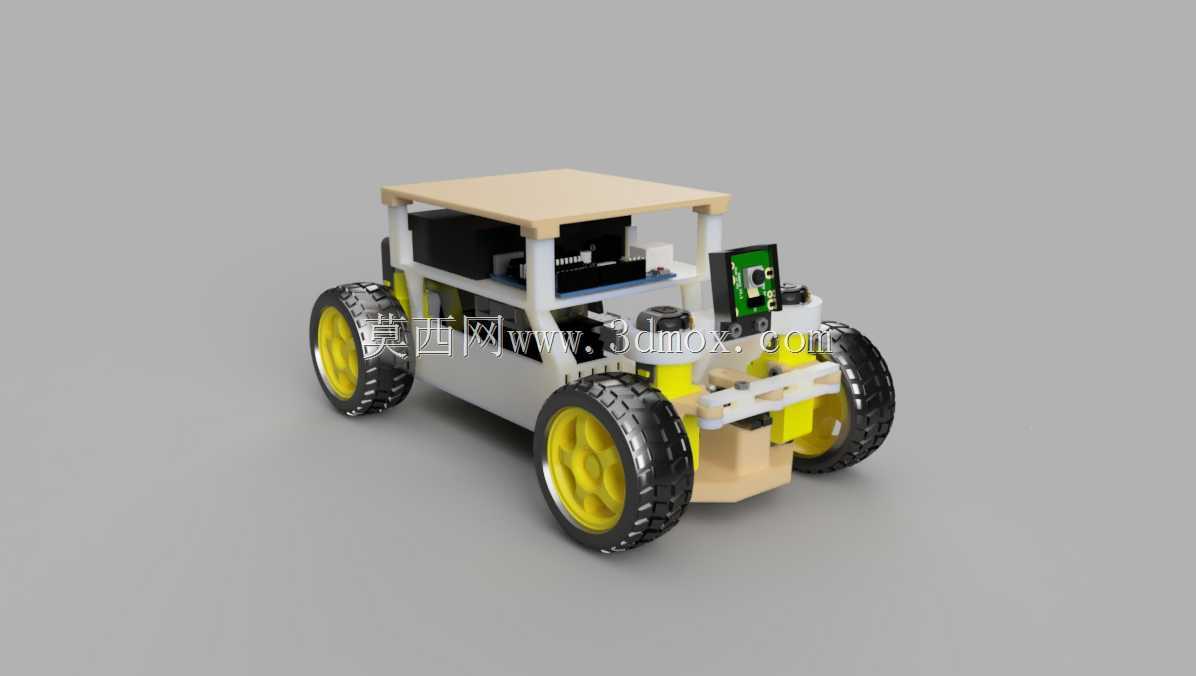

  • 小型智能轮式移动小车车架结构设计

  这款轮式移动小车车架,核心面向小型智能移动设备的底盘承载需求,常见于高校科创实训、小型巡检设备原型开发、桌面级智能载具改装等场景,作为整个移动单元的承载基体,所有行走部件、控制模块、功能载荷都需要依托这个框架完成安装定位,其结构合理性直接决定了整车的行走稳定性、载荷分布均匀性以及后续功能拓展的便利性。从设计思路来看,整个框架采用分层承载的布局逻辑,下层为行走轮系的安装基准面,直接预留了轮轴的装配定位槽,四个行走轮采用对角等距布置,轮距与轴距的配比经过反复校核,既保证直行过程的轮系受力均匀,也能让转向时的侧倾力矩控制在合理范围内,避免小半径转向时出现整车倾翻的问题。中层为核心部件安装区,预留了控制板、驱动模块、供电单元的安装位,

  不同模块的安装孔位采用通用化的间距设计,既可以适配常规的开源控制硬件,也能根据定制化需求调整安装位置,不需要对框架主体进行二次切削加工。上层为拓展载荷安装平台,采用平整的板式结构,可根据实际使用场景加装传感器、载物托架或者交互组件,平台边缘预留的贯穿孔位可以直接用标准紧固件完成拓展件的固定,不需要额外焊接粘接。从安装边界来看,整个车架的横向宽度控制在常规桌面载具的适配范围内,不会占用过多通行空间,纵向长度预留了前后防撞缓冲件的安装余量,即使在行走过程中发生轻微碰撞,也不会直接损伤框架主体或者内部安装的电子元件。轮系的安装位特意做了下沉式设计,让车轮的上半部分嵌入框架下层的预留槽内,既降低了整车的重心高度,提升行走过程的稳定性,

  也能减少车轮运转时带起的杂物溅入中层安装区,对内部电子元件起到一定的防护作用。框架的主体连接部位采用卡接加紧固件辅助固定的方式,相比纯粘接或者纯焊接的结构,既保证了连接强度,也方便后期拆解维护,某个部件出现损坏时可以单独拆卸更换,不需要整体报废车架。在细节设计上,车架前部预留了传感器的探出安装位,可以直接安装视觉识别模块、红外测距组件等感知硬件,安装角度可以根据需求微调,保证感知元件的探测范围覆盖整车行进方向的有效区域。走线槽的设计隐藏在框架的加强筋内侧,所有连接线缆可以顺着加强筋的凹槽排布,既避免线缆外露被车轮剐蹭,也能让整车内部走线更加规整,减少线路杂乱带来的信号干扰问题。框架的受力点位置都做了局部加厚处理,比如轮轴安装位、

  上层平台的支撑柱位置,这些位置在整车满载行走时承受的交变应力更大,局部加厚可以有效提升结构的抗疲劳强度,延长车架的使用寿命,即使长时间在不平整的桌面或者地面行走,也不会出现连接部位松动、框架变形的问题。考虑到小型智能载具经常需要调整配重,车架的中层安装区预留了配重块的固定位,可以根据上层加装载荷的重量变化,在对应位置添加配重,让整车的重心始终保持在四个车轮围成的支撑面中心位置,避免出现头重脚轻或者单侧偏重导致的行走跑偏问题。轮轴的安装孔位采用同轴度精度较高的定位设计,保证四个车轮的转动轴线保持平行,减少车轮运转时的滚动阻力,也能避免轮胎偏磨的问题,提升行走轮的使用寿命。整个车架的结构没有多余的冗余设计,每一处结构都对应明确的功能需求,既不会因为过度减重导致结构强度不足,也不会因为多余的结构增加整车的自重,影响载具的续航和负载能力。
