履带式电动油箱移动承载平台结构

　　野外无固定供电供油的作业场景里，常规固定式储油供油装置很难跟随机动作业点位灵活转移，尤其是在林区巡检、矿区临时作业、野外应急抢修这类非铺装路面工况下，普通轮式承载的储油设备容易出现通过性不足、供油稳定性差的问题，这款履带式承载的电动油箱结构，正是针对这类复杂移动作业场景的供油需求设计。从实际用途来看，它并非单纯的储油容器，而是集成了储油、电动供油、自主移动功能的一体化供油单元，能够跟随作业班组在泥泞、碎石、浅滩等复杂地形行进，为随行的内燃作业设备、小型工程机械提供持续的燃油补给，省去了人工拖拽储油桶、反复接驳输油管线的繁琐工序，也避免了零散储油容器在转运过程中出现的溢油、磕碰泄漏风险。

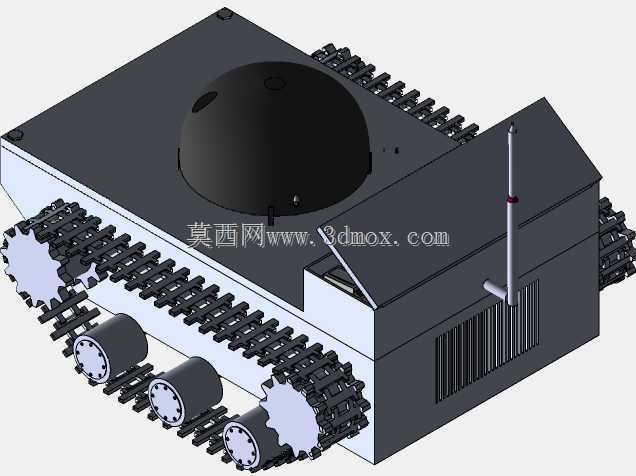

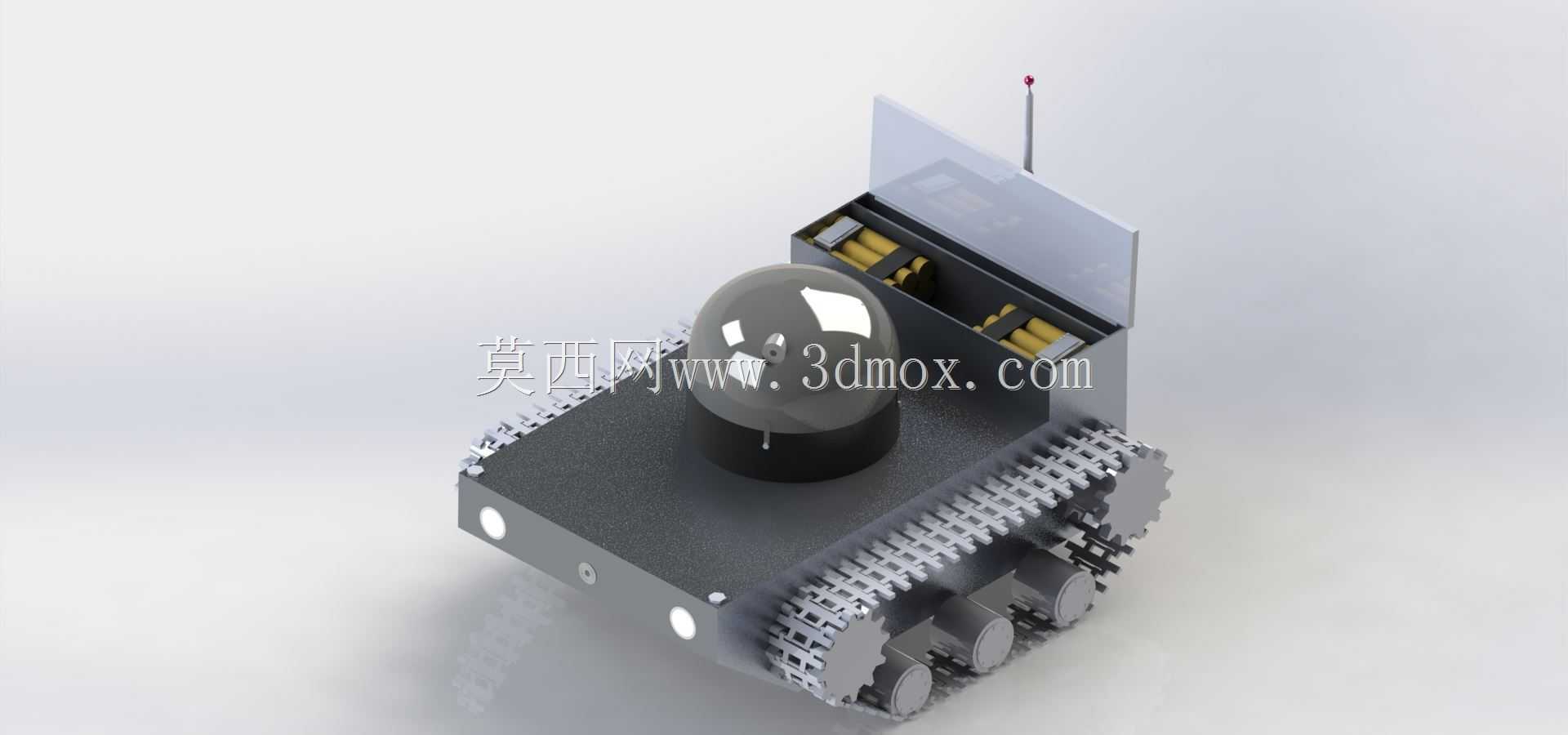

　　设计思路上，整体采用模块化分层布局，下部为履带行走承载段，上部为储油主体段，侧部集成供油操控与动力单元。履带行走部分没有采用常规的一体式履带梁结构，而是将驱动轮、承重轮、托带轮独立安装在下部箱体的侧装支架上，三个承重轮沿履带接地段等距排布，能够将上部储油满载后的重量均匀分散到履带接地面积上，降低单位面积接地比压，即使在松软土质路面也不会出现陷车问题；驱动轮布置在履带架前端，和内置的行走驱动电机直连，省去了额外的传动换向结构，减少了行走部分的故障点，履带板采用带防滑筋的工程塑料材质，兼顾耐磨性能与自重控制，避免金属履带过重增加整机能耗。上部储油舱主体采用方正的焊接箱体结构，顶部设置半球形凸起的舱盖结构，这个设计并非单纯的造型处理，半球形结构能够提升箱体顶部的承压能力，当设备在颠簸路面行进、箱内燃油晃动产生冲击压力时，弧形结构可以将冲击力均匀分散到周边箱体壁板上，避免平顶结构容易出现的焊缝疲劳开裂问题；半球形舱盖上预留了注油口与排气阀安装位，注油口带内嵌式滤网，能够避免加注燃油时杂质进入箱内，排气阀采用重力式结构，在设备倾斜角度不超过30度时不会出现溢油问题，适配野外爬坡、侧倾的复杂行进姿态。

　　侧部的散热格栅区域是电动供油单元的安装舱，内置电动抽油泵、燃油过滤器与供油管路，供油接口延伸至箱体侧部，带快插接头结构，接驳受油设备时不需要额外工具即可完成管路连接，抽油泵的供电由箱体内部搭载的储能电池提供，不需要外接电源即可完成抽油作业，电池舱与储油舱之间设置了防火隔热隔板，避免储油舱的温度传导影响电池工作稳定性，也杜绝了电路部分的安全隐患。箱体后侧伸出的天线式结构为油位信号传输装置，能够将箱内实时油位数据传输到远端的作业管控端，方便作业人员提前预判剩余燃油量，安排补给计划。

　　从安装边界与尺寸适配来看，整体结构的宽度控制在常规林间作业道、矿区临时便道的通行宽度范围内，履带最外侧宽度不超过600毫米，能够顺利通过狭窄的作业通道；整机高度控制在400毫米以内，重心偏低，在30度侧倾坡面上不会出现倾覆风险；下部履带的接地长度控制在500毫米左右，转弯半径小于自身长度，在狭小作业区域内也能完成转向调整。安装接口方面，上部储油舱与下部行走底盘采用螺栓连接的可拆卸结构，后期维护时可以单独拆分储油舱进行清洗、焊缝检测，不需要拆解整个行走机构；侧部的供油单元舱采用快开式盖板设计，更换油泵、过滤器滤芯时只需要拆开侧盖板即可操作，不需要吊装上部储油舱，大幅降低了野外维护的难度。

　　实际作业过程中，这套结构的行走速度控制在与人步行速度匹配的区间，既能够跟随作业人员同步行进，也不会因为速度过快带来操控风险，履带的张紧结构采用侧部可调式张紧螺栓，不需要专用工具即可调整履带张紧度，适配不同磨损程度的履带更换需求。储油舱内部设置了横向防浪板，防浪板上开有均匀的通油孔，能够在设备启停、颠簸行进时抑制箱内燃油的剧烈晃动，降低燃油晃动对箱体壁板的冲击，也能避免因为燃油晃动导致的整机重心偏移，提升行走过程的稳定性。供油管路全部采用耐油橡胶材质，接头处采用双卡箍固定，在低温野外环境下也不会出现管路脆裂、接头漏油的问题，过滤器采用通用的燃油滤清器型号，野外作业时可以直接取用常规车辆的备用滤芯进行更换，不需要定制专用配件，提升了设备的环境适配性。
