线框结构太阳能代步小车三维设计

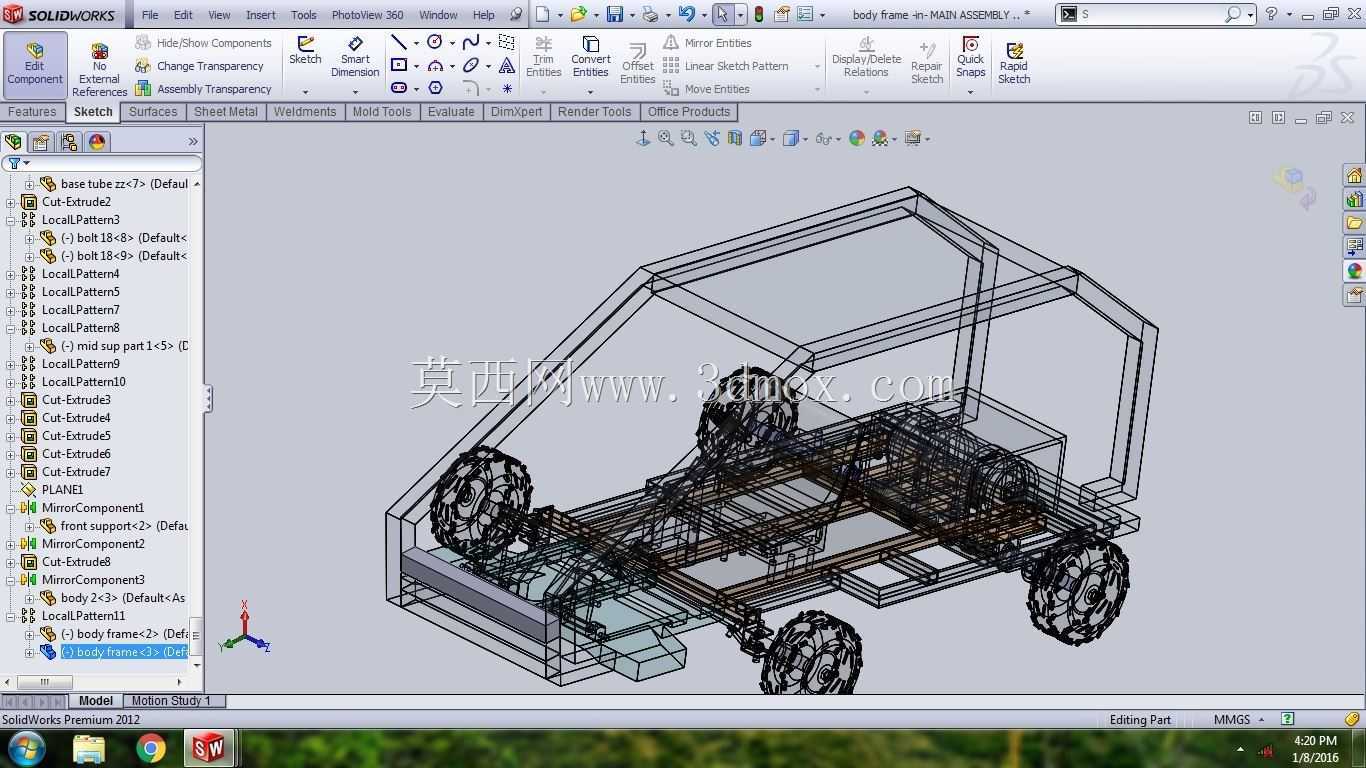

　　这套太阳能代步小车的三维结构设计，在建模阶段优先采用线框模式梳理整车的硬点边界，方便快速调整各系统的安装位置，避免实体建模阶段反复剖切修改的冗余工作量。从实际应用场景来看，这类小型太阳能载具主要面向封闭园区内的短途通勤、景区观光接驳、校园内低速代步等场景，不需要满足高速行驶的碰撞法规要求，因此结构设计上优先控制整备质量，最大化太阳能转化的续航效率。

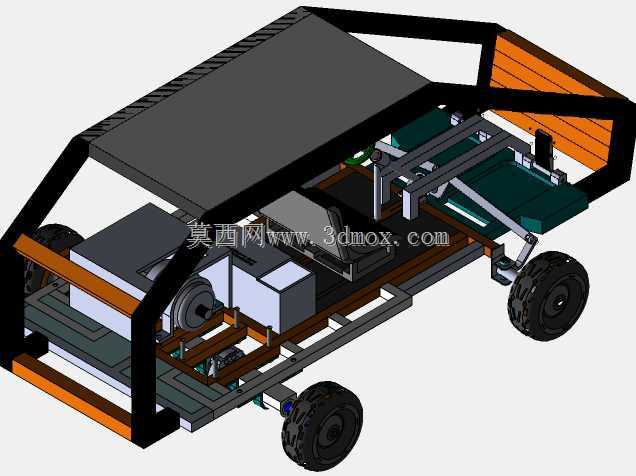

　　从功能特性来看，整车采用四轮独立布局，前置的防撞缓冲结构采用薄壁型材拼接，既可以吸收低速碰撞的冲击力，也不会过度增加车头重量，避免转向时出现过度推头的问题。底盘部分采用分层框架设计，下层主纵梁采用矩形截面型材，承担电池组、驱动电机、转向机构的安装载荷，上层框架预留太阳能电池板的安装平面，同时兼顾驾驶舱的围护结构支撑，不需要额外设计独立的驾驶舱加强筋，减少了整车的零件数量。

　　设计思路上，建模初期先锁定轮距、轴距、离地间隙这三个核心硬点：轮距控制在1100mm左右，保证窄路通行能力的同时避免转向侧翻风险；轴距设定为1600mm，匹配单人驾驶加少量储物空间的布局需求；最小离地间隙留足120mm，能够应对园区内的减速带、轻微破损路面的通行需求，不会出现底盘剐蹭的问题。转向系统采用齿轮齿条式结构，直接固定在底盘前横梁的安装座上，安装孔位在建模阶段就做了同轴度校验，避免后期装配出现转向卡滞的问题。驱动电机布置在后桥中间位置，通过传动轴将动力传递给两个后轮，平衡前后轴的载荷分配，避免前轮驱动在爬坡时出现抓地力不足的问题。

　　太阳能电池板的安装框架采用倾斜角度可调的设计，建模时预留了角度调节的铰接点与锁止孔位，可以根据使用地区的纬度调整电池板的倾斜角度，最大化不同季节的太阳能接收效率。驾驶舱的框架采用圆弧过渡的棱线设计，既可以降低低速行驶时的风阻，也能避免棱角结构在人员上下车时造成磕碰。车轮部分采用小直径宽胎设计，胎面宽度120mm，在保证接地面积提升行驶稳定性的同时，降低车轮的转动惯量，减少驱动时的能量损耗。

　　安装边界的校验是这套模型建模时的重点，所有运动部件都预留了足够的运动间隙：转向轮在最大转角状态下，轮胎与车架纵梁之间预留25mm的安全间隙，不会出现转向时轮胎摩擦车架的问题；悬架部分的跳动行程预留80mm，在经过颠簸路面时，悬架摆臂不会与底盘上的电池安装架发生干涉；电池组的安装仓预留了接线端子的操作空间，后期维护时不需要拆解整个底盘框架就可以完成线路检修与电池更换。整车的线束走向在框架上预留了穿线孔位，所有线路都可以从型材内部穿过，既可以保护线束不受外界剐蹭损坏，也能让整车外观更加整洁，避免明线带来的安全隐患。

　　这类小型太阳能载具的结构设计不需要追求过高的结构强度冗余，所有型材的壁厚都根据实际载荷做了优化，主承载梁壁厚2mm，围护结构的辅助梁壁厚1.2mm，在满足结构刚度要求的前提下尽可能降低整车自重，让太阳能电池板的发电量能够覆盖更长的续航里程。车架的所有连接点都采用焊接加螺栓紧固的双重固定方式，建模时对每个连接节点都做了应力集中的规避处理，避免直角连接处出现长期使用后的疲劳开裂问题。
