三爪式自适应机械夹持执行臂结构

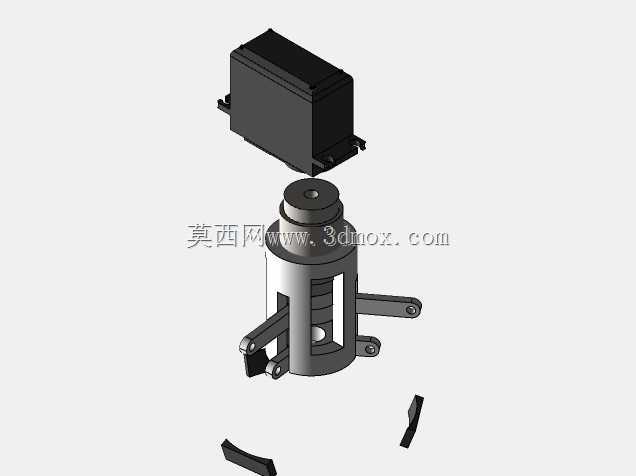

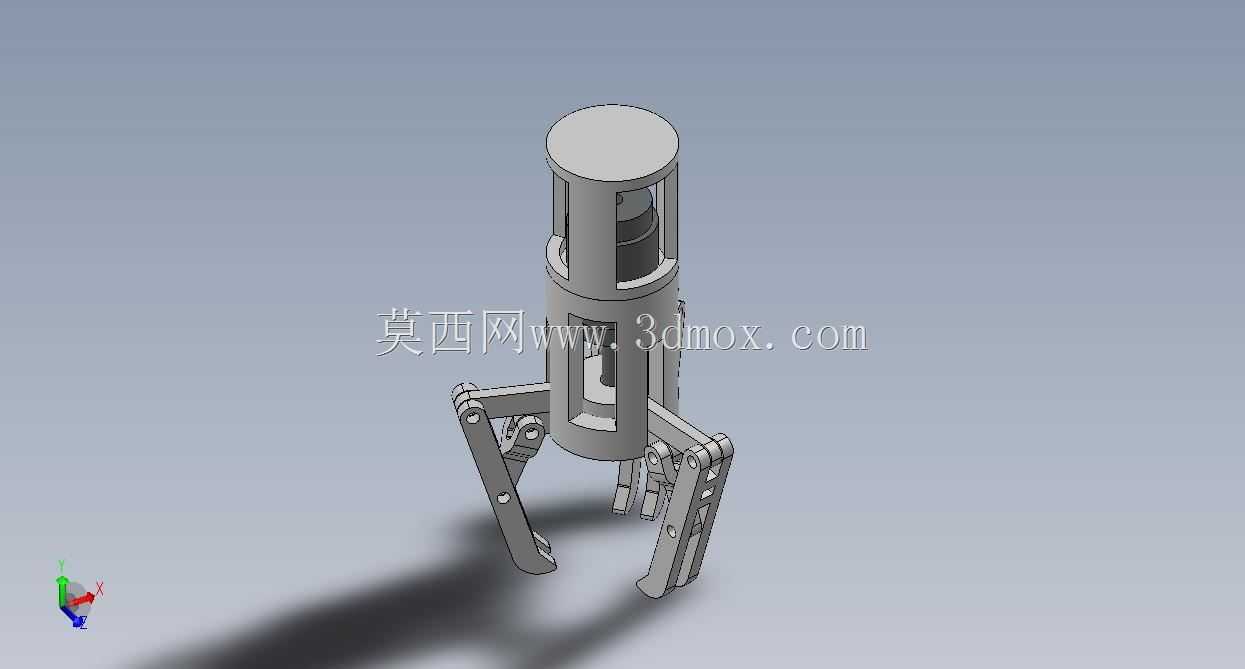

　　这款三爪夹持执行臂主要面向工业自动化生产线的工件抓取、转运工位设计，可适配轻载搬运、上下料、分拣等常见作业场景，在3C电子小件装配、小型五金件周转、实验室样本转运等对夹持稳定性有要求的场景中都能适配使用。从结构设计逻辑来看，整体采用中心驱动的三爪联动布局，驱动模块集成在臂体上部的圆柱腔体内，通过内部的传动结构将动力同步传递给三个周向均匀分布的夹爪臂，保证三个夹爪的开合动作完全同步，夹持圆形、正多边形等对称工件时能自动对中，不需要额外增加视觉或定位辅助结构就能保证工件夹持后的同轴度，降低配套工位的定位设计成本。夹爪部分采用多段铰接的结构设计，每段铰接处都预留了转动副间隙，在接触工件表面时可以产生小范围的自适应偏转，

　　既能适配不同外径尺寸的工件，也能在夹持表面存在微小形位误差的工件时，保证每个夹爪的接触面都能和工件表面充分贴合，避免单点接触导致的工件夹伤、夹持滑脱问题。夹爪的末端做了向内收的弯折造型，接触工件的端面预留了安装防滑衬垫的槽位，实际使用时可以根据工件材质更换橡胶、聚氨酯或者金属材质的衬垫，兼顾软质工件防划伤和硬质工件大夹持力的需求。上部的圆柱腔体除了容纳驱动和传动结构外，外壁做了三处周向均匀分布的开槽，一方面可以减轻整体结构重量，降低驱动模块的负载，另一方面也能直观观察内部传动件的运行状态，日常维护时不需要完全拆解臂体就能排查卡滞、磨损等常见故障。臂体顶端设计了标准的圆柱安装接口，外径尺寸适配常规的工业机械手末端法兰安装孔位，

　　安装边界预留了足够的紧固件操作空间，不需要额外设计转接法兰就能直接安装在多数轻载工业机器人、直线模组的执行端，安装时的同轴度靠圆柱面的配合公差保证，装配后不需要反复调整夹持中心位置。从尺寸边界来看，整体臂体收拢状态下的外径控制在较小范围，在狭窄的工位空间内移动时不会和周边的工装、料架产生干涉，夹爪完全张开时的开合行程可以覆盖常见小型工件的外径范围，不需要更换夹爪就能适配一定尺寸区间内的工件抓取需求。传动结构的受力路径做了专门优化，驱动件的输出力通过中心推杆均匀分配到三个夹爪的铰接点，每个夹爪的受力方向都沿臂体径向分布，没有额外的偏载力矩作用在铰接轴上，能有效降低铰接处的磨损速度，延长结构的无故障运行周期。

　　夹爪臂的截面采用了加强筋结构设计，在保证整体结构刚度的前提下尽可能减少材料用量，降低臂体自身重量对末端负载的占用，让配套的驱动模块可以把更多动力输出在夹持力上，而不是用来克服臂体自身重量。在实际工况适配中，这款夹持臂可以搭配气动、电动两种不同的驱动模块，气动驱动时响应速度快，适合高频次的快速分拣工位；电动驱动时夹持力可控，适合对夹持力有精确要求的易碎工件、精密零件搬运场景。臂体的所有外露结构件都做了圆角过渡处理，没有尖锐的棱角，在人员和设备协同作业的工位上能避免剐蹭风险，符合自动化设备的安全设计要求。铰接转动副的位置预留了润滑脂加注通道，长期运行时可以定期加注润滑脂，减少转动副的磨损，不需要频繁拆解维护。
