二自由度平面机械手逆运动学联合仿真模型

　　在轻工分拣、教学实验台搭建、平面点位搬运这类作业场景里，二自由度平面机械手是成本最低、调试门槛最友好的执行机构，不需要复杂的六轴解算逻辑，两个旋转关节就能覆盖扇形工作域内的所有点位，很多入门级工业实训台、桌面级搬运工位都会采用这类结构做原型验证。做这类机构的开发时，纯机械结构建模只能验证装配干涉、运动行程边界，没法验证控制逻辑和轨迹跟踪的实际效果，所以需要把机械本体的动力学模型和控制算法模型做联合仿真，提前把逆解算的误差、关节响应滞后、轨迹跟踪偏差这些问题在虚拟环境里排查清楚，避免做物理样机时反复返工。

　　这个仿真模型里的2R机械手采用串联关节布局，大臂关节固定在基座原点位置，小臂关节铰接在大臂末端，末端执行器的安装位在小臂最外端，两个关节均采用旋转副约束，工作域覆盖基座前方180度扇形范围，大臂长度和小臂长度按照1:1.2的比例设置，既保证足够的作业半径，也避免小臂过长带来的末端抖动问题，安装时基座固定面需要预留至少200mm见方的安装空间，周围不能有突出障碍物遮挡关节转动范围，大臂的俯仰角度范围设置为0到120度，小臂相对于大臂的转动角度范围设置为-30到150度，整个机构在零位状态下总高度不超过大臂长度的1.1倍，水平方向最大伸展距离为大臂加小臂的总长度，最小收缩距离为大臂小臂长度差，能满足平面内连续轨迹绘制、定点取放的作业需求。

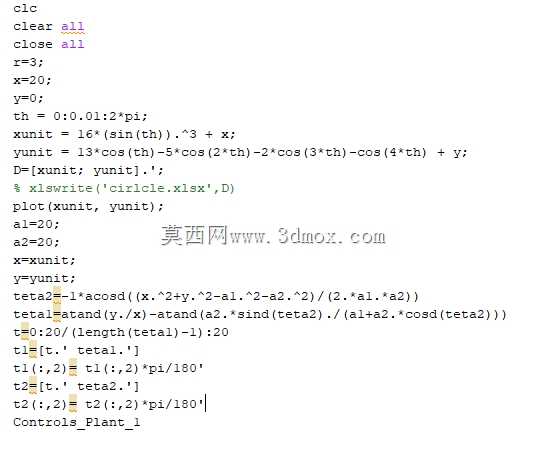

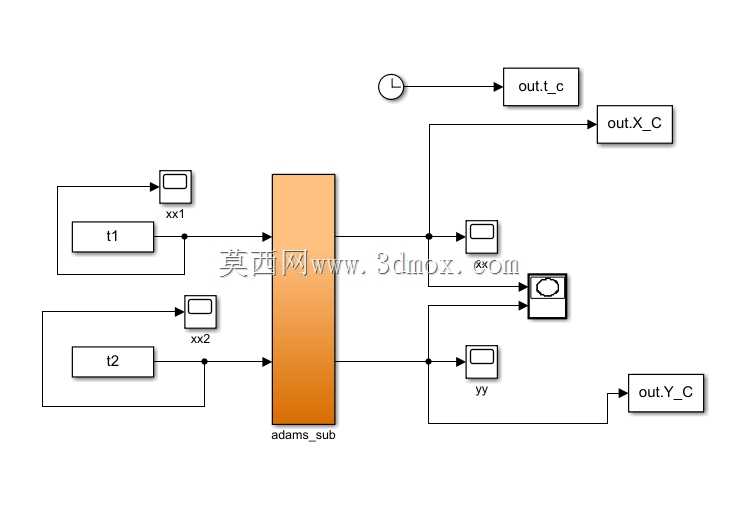

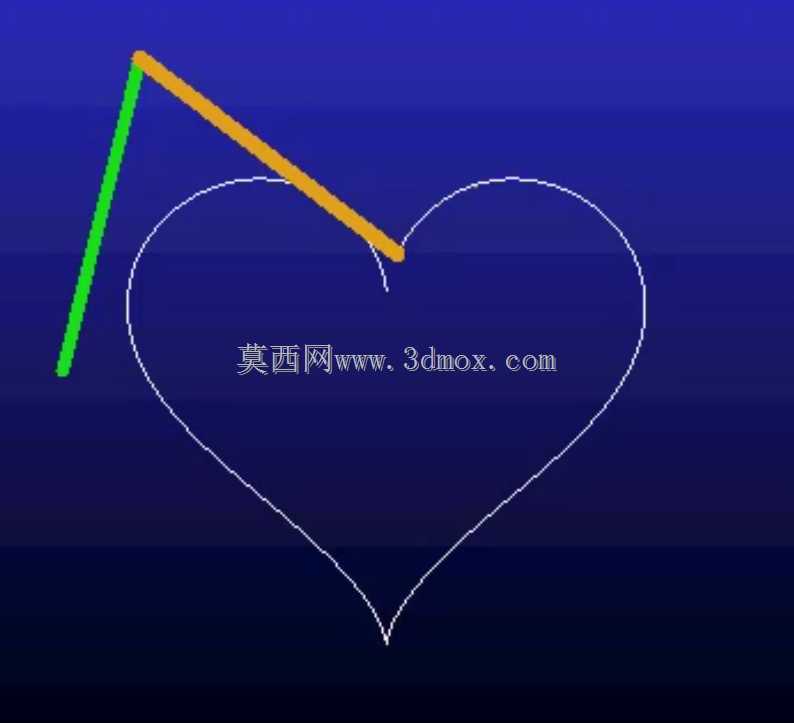

　　设计这套联合仿真模型的时候，首先在多体动力学环境里完成机械本体的参数化建模，给两个关节分别设置转动阻尼、摩擦系数、等效转动惯量这些和物理样机一致的参数，保证动力学响应和真实机构匹配，然后把逆运动学解算模块放在控制侧，输入末端期望轨迹的坐标点，通过几何解算实时输出两个关节的目标角度，再把角度指令传递给动力学模型里的关节驱动，同时采集关节的实际角度、角速度、末端实际位置数据回传给控制模块，形成闭环仿真链路。和单独在控制软件里做纯数学仿真不同，联合仿真会把机械结构的惯性、关节间隙、驱动滞后这些实际物理特性纳入计算，得到的轨迹跟踪误差数据更贴近真实样机的运行状态，比如做心形连续轨迹跟踪测试的时候，能直观看到不同关节运动速度下的末端轨迹偏差，调整控制参数的时候可以直接观察到机械结构的响应变化，不用等到物理样机加工完成再调试。

　　从实际工程应用的角度看，这类仿真模型可以直接对接后续的物理样机开发，仿真里验证过的逆解算逻辑可以直接移植到实体机械手的控制器里，机械结构的尺寸参数也能直接作为零件加工的参考依据，尤其是做教学类实验设备开发的时候，这套仿真模型可以作为虚拟实验资源，让学习者直观理解串联机械手逆运动学的解算逻辑、关节空间和笛卡尔空间的映射关系，也能用来验证不同轨迹规划算法的实际效果，比如直线插补、圆弧插补、连续曲线跟踪的精度差异。在做小型搬运工位的方案设计时，也可以用这个模型快速验证工作域覆盖范围，调整大臂小臂的长度比例，判断是否能满足工位上所有取放点的位置要求，提前规避机构行程不足的问题。模型里的关节约束、驱动设置都按照实际工业级关节模组的参数配置，没有做理想化的无摩擦无惯性假设，仿真得到的关节扭矩数据也能作为后续选型驱动电机、减速器的参考依据，避免选型时功率裕量过大造成成本浪费，或者裕量不足导致机构带载能力不够。
