卡通小黄人仆从形象三维造型设计

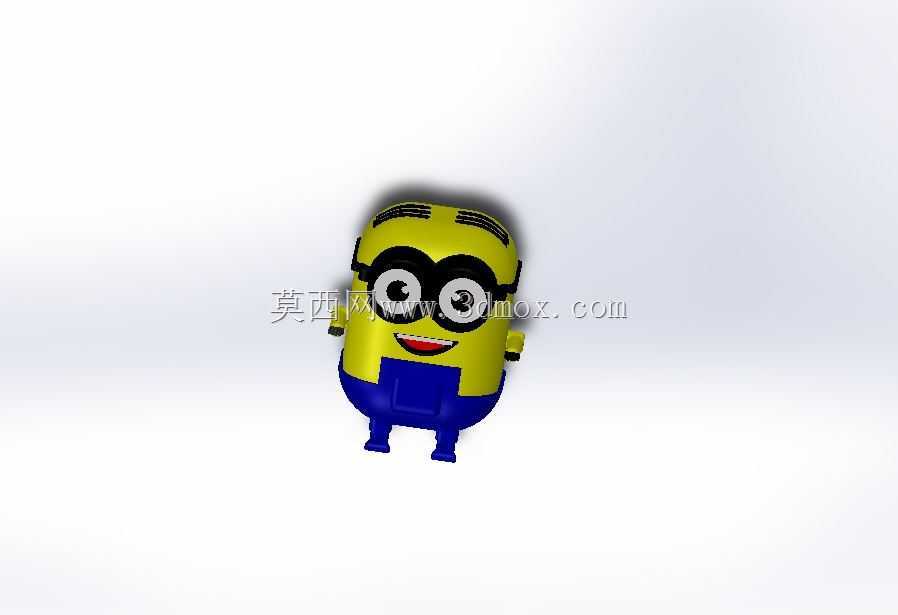

　　该三维造型以经典影视IP中的小黄人仆从形象为原型进行结构还原，整体采用胶囊式椭球主体作为核心承载结构，主体部分分为上下两段式结构，上半部分为亮黄色的躯体外壳，下半部分为深蓝色的工装背带裤造型，上下结构通过环形止口配合定位，在后续手办开模或者3D打印制作时，可直接沿该止口位置做分型面处理，降低脱模难度。眼部区域采用双层嵌套结构，外层为灰色的护目镜边框，边框内侧嵌入两个圆形的眼白结构，眼白中心设置黑色瞳孔造型，瞳孔位置略微向中心偏移，还原角色灵动的神态，护目镜通过两侧的细带状结构与头部侧面连接，连接位置做了R0.8的圆角过渡，避免应力集中导致打印或者注塑时出现断裂问题。嘴部区域做了内凹的弧形开槽，内部填充红色的口腔造型与白色的牙齿结构，

　　牙齿采用等距排列的矩形凸起，边缘做小圆角处理，避免尖锐边角带来的安全隐患，同时还原角色开怀大笑的神态。四肢部分采用简化的短圆柱结构，手臂设置在躯体两侧偏上位置，与主体连接处做球面铰接位预留，若后续需要制作可动版本的手办，可直接在该位置加装铰接轴实现手臂的小范围摆动；腿部设置在背带裤结构的下侧，两个短腿结构向外略微倾斜，底部做平面处理，保证整个造型放置在平面上时的稳定性，无需额外支撑底座即可实现直立摆放。整体外表面所有棱边均做了圆角处理，最小圆角半径不小于0.5mm，适配FDM3D打印的最小成型精度要求，同时也符合注塑成型的工艺要求，避免出现尖角缺料的问题。该造型可应用于文创周边手办制作、桌面创意摆件生产、IP衍生礼品开发等场景，

　　在进行结构设计时，充分考虑了不同加工工艺的适配性：若采用光固化3D打印制作展示样件，整体壁厚设置为2mm，内部可做空心处理并预留0.3mm的排气孔，减少打印材料消耗同时避免打印过程中出现鼓包变形；若采用注塑工艺进行批量生产，可将整体拆分为头部、躯体前壳、躯体后壳、背带裤、四肢、护目镜配件等多个分体零件，每个零件的拔模斜度设置为1.5度，保证脱模顺畅，零件之间采用卡扣或者胶水粘接的方式进行组装，装配间隙预留0.1mm，保证组装后外观面无明显缝隙。在外形尺寸方面，整体高度控制在100mm左右，宽度为60mm，厚度为55mm，属于常规桌面摆件的尺寸范围，既不会因为尺寸过小导致细节结构难以成型，也不会因为尺寸过大占用过多桌面空间。

　　造型表面的分色区域均做了清晰的结构分界，比如黄色躯体与蓝色背带裤的分界位置做了0.2mm的凸台分界，在进行后续喷涂上色时，可直接沿该凸台位置粘贴美纹纸，降低分色难度，提升上色效率；护目镜的灰色边框与黄色头部的分界位置也做了同样的分界处理，保证上色后颜色边界整齐，不会出现溢色问题。对于需要制作硅胶模具进行小批量翻模生产的场景，该造型的所有倒扣结构均做了直身面处理，最大倒扣量不超过0.3mm，翻模时可直接强制脱模，无需额外做抽芯结构，降低模具制作的复杂度与成本。在细节处理上，头部上方的几缕头发采用细圆柱凸起结构，直径设置为1mm，高度为2mm，既保证了细节的还原度，也避免了结构过细导致的易断裂问题；背带裤正面的口袋位置做了浅凹槽处理，凹槽深度为0.3mm，既还原了工装裤的细节特征，也不会因为凹槽过深导致打印或者注塑时出现积料问题。整个造型的重心经过调整，位于整体高度的中下位置，配合底部两个腿部的平面支撑，放置时的倾斜角度容错范围可达15度，即使受到轻微的外力触碰也不会轻易倾倒，提升了作为桌面摆件的实用性。
