塔科马悬索桥结构仿真分析三维模型

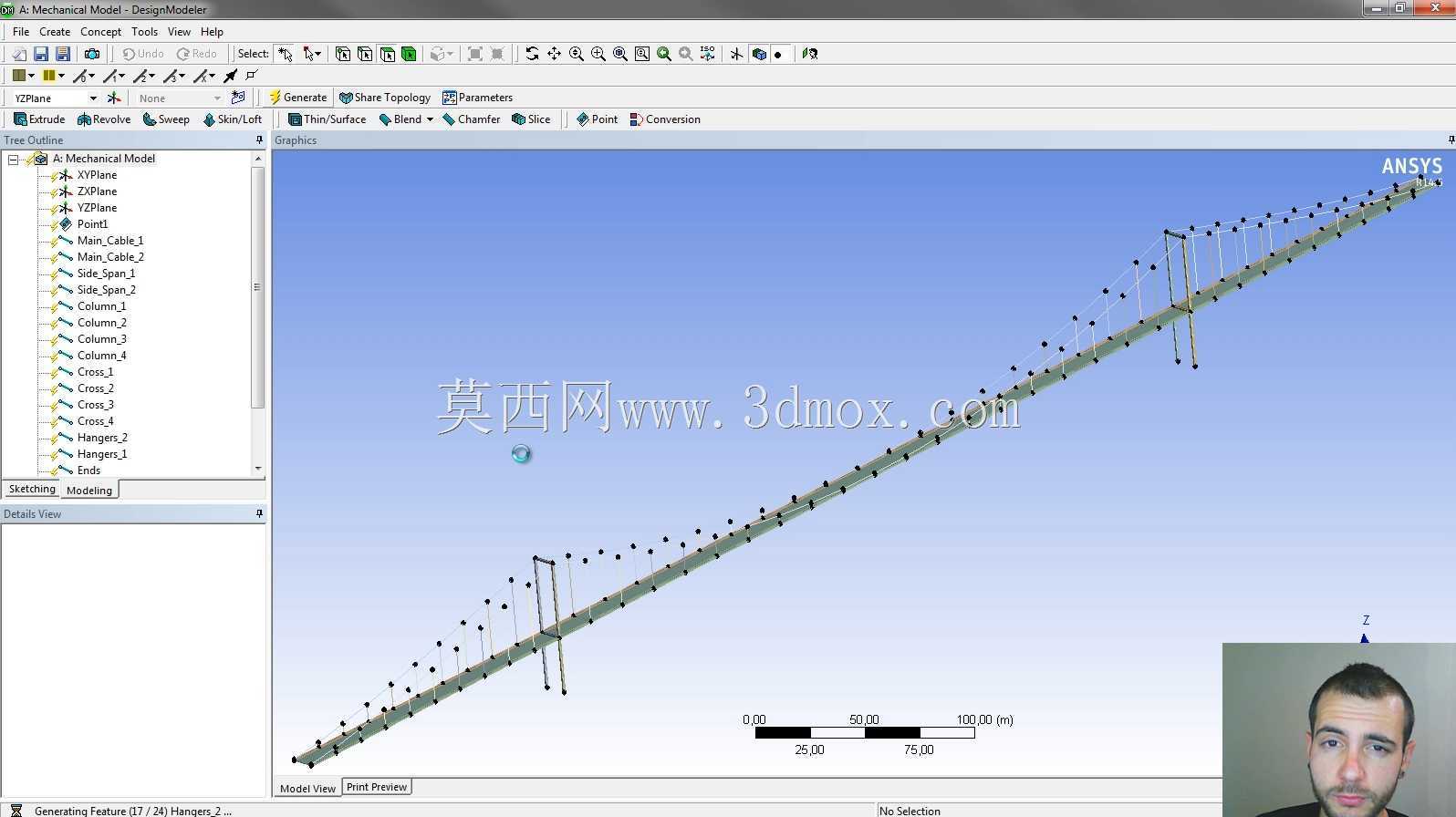

　　该模型围绕大跨度悬索桥的结构力学性能分析搭建，完整还原了桥塔、主缆、吊索、加劲梁、锚碇等核心受力构件的空间位置与连接关系，可直接用于结构静力学、风致振动响应的仿真计算前置建模环节。从实际工程应用场景来看，这类模型主要服务于桥梁方案设计阶段的结构性能验证，尤其是针对大跨度悬索桥在风荷载、车辆动载作用下的形变分布、应力集中区域排查，能够为结构优化、构件截面选型提供直观的量化参考，避免后期施工阶段出现结构刚度不足、共振风险等问题。模型搭建过程中，首先梳理了悬索桥的传力路径：加劲梁承受的桥面荷载通过吊索传递至主缆，主缆将拉力传导至两端锚碇与中部桥塔，桥塔则将竖向荷载传递至下部基础，整个传力逻辑在模型中通过构件间的约束关系完全复现，

　　主缆采用悬链线线形拟合，匹配实际成桥状态下的缆索受力形态，吊索按照等间距布置，与加劲梁、主缆的连接节点均做了耦合处理，保证仿真计算时力的传递路径连续无断点。从外形尺寸与安装边界来看，模型按照大跨度悬索桥的常规跨径比例搭建，主跨跨度与边跨跨度符合常规悬索桥的跨径布置比例，桥塔高度匹配主缆垂跨比的合理取值范围，加劲梁的截面形式采用流线型钢箱梁截面，能够有效降低风阻系数，模型中预留了基础安装的边界约束位置，可直接在仿真软件中对桥塔底部、锚碇位置施加固定约束，匹配实际工程中桥梁与地基的连接状态。在功能特性层面，模型内置了各构件的材料属性赋值接口，可根据实际设计需求调整钢材、混凝土等不同材料的弹性模量、泊松比、密度等参数，

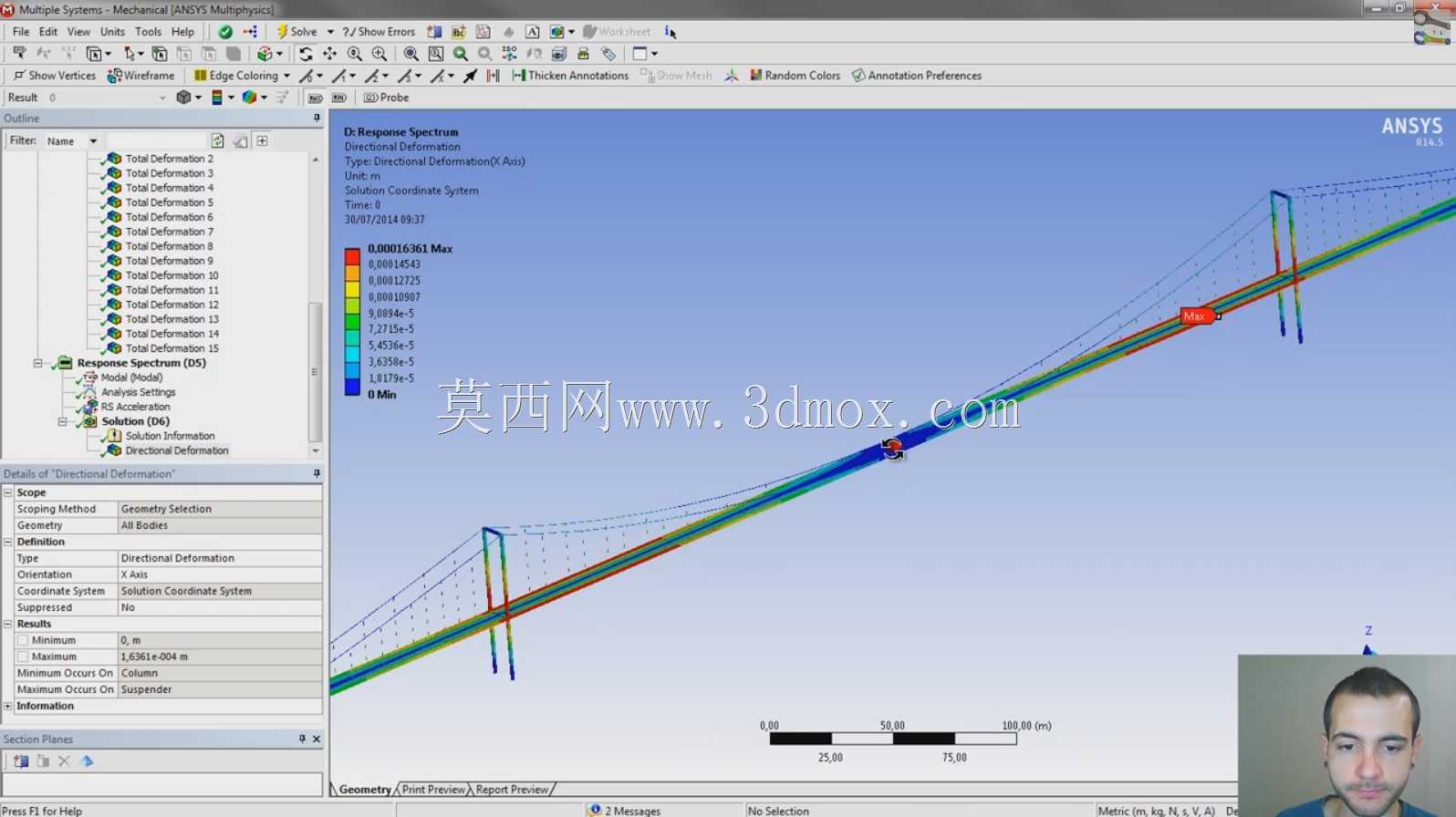

　　支持添加不同方向的风荷载、移动车辆荷载、温度荷载等工况，能够输出全桥的位移形变云图、应力分布云图、固有振动频率等核心计算结果，尤其是针对悬索桥风致颤振、涡振等典型病害问题，可通过调整加劲梁截面形式、缆索张力等参数，对比不同方案下的结构响应，为设计优化提供数据支撑。设计思路上，模型没有追求过度的外观细节渲染，而是把建模重心放在了受力构件的几何准确性与连接关系的合理性上，比如主缆与桥塔顶部的索鞍位置做了精确的位置匹配，吊索与加劲梁的吊点位置严格按照横向分布布置，加劲梁的横隔板、加劲肋等细部构造也做了简化等效处理，既保证了仿真计算的精度，又避免了模型过于冗余导致计算效率低下。对于从事桥梁结构设计、有限元分析的从业者来说，

　　该模型可作为悬索桥仿真分析的基础模板，根据实际项目的跨径、荷载要求调整参数后即可快速投入计算，省去了从零开始搭建桥梁结构模型的大量重复工作，也能帮助初学者快速理解悬索桥的传力逻辑与结构组成，掌握大跨度桥梁仿真分析的建模要点。模型中各构件的几何拓扑关系清晰，没有出现重叠面、自由边等会导致仿真计算报错的几何错误，网格划分时可根据不同构件的受力重要性调整网格密度，比如在应力集中的桥塔底部、索鞍位置、锚碇连接位置加密网格，在受力均匀的加劲梁中段可适当放大网格尺寸，平衡计算精度与计算效率。
