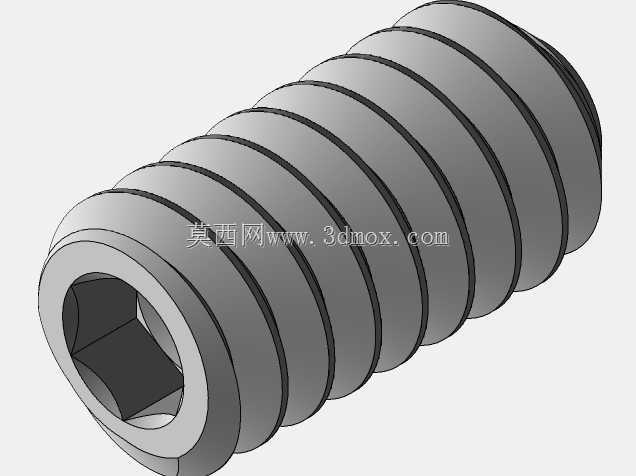

内六角驱动波纹式调节紧定螺钉结构

　　这类带内六角驱动端的波纹外廓紧定部件，多用于狭小安装空间内的轴向定位、预紧调节场景，常见于小型自动化模组、光伏跟踪支架调节机构、小型农机播种深度调节单元中，区别于普通全螺纹紧定螺钉，其外表面的环形波纹结构并非装饰设计，而是为了在拧入对应预制孔后，通过波纹棱边与孔壁的微量过盈咬合，提升部件在受振动工况下的防松能力，避免设备长期运行中出现紧定件回退、定位偏移的问题。从结构设计逻辑来看，驱动端采用标准内六角凹孔，可适配通用内六角扳手施加扭矩，相比一字槽、十字槽驱动结构，内六角驱动的受力面更均匀，在反复调节拧动时不易出现槽口滑牙问题，适合需要多次调整定位位置的使用场景。外廓的波纹段采用等距环形凸起设计，每道凸起的棱边都做了微小的倒角处理，

　　既可以在拧入时减少对安装孔内壁的刮削损伤，也能保证咬合接触时的应力均匀分布，避免局部应力集中造成孔壁塑性变形，影响长期固定的可靠性。部件整体为中空贯通结构，并非实心设计，这种中空结构一方面可以降低零件自身重量，在轻量化要求较高的小型移动设备、光伏巡检机器人、小型电动播种设备上使用时，不会额外增加过多的结构负载；另一方面，中空通道可允许细径线材、调节拉杆从中穿过，拓展了部件的使用场景，比如在播种深度调节机构中，可将深度探测的传感线材从该部件中空位置穿出，避免线材外露被作物秸秆、田间杂物勾扯损坏。从安装边界尺寸来看，该部件的外径与对应安装孔的配合采用过渡配合公差，波纹凸起的最大外径比安装孔公称直径大0.02-0.05mm，

　　安装时可借助扳手扭矩平稳压入孔内，无需额外涂覆防松胶即可达到中等防松等级，适合田间作业、户外光伏设备这类温差变化大、受持续振动的工况，避免普通螺纹紧定件在温度循环变化下出现螺纹间隙增大、松脱的问题。部件的端面做了平整化处理，与被定位零件的接触面平面度控制在0.02mm以内，保证紧定后与被顶持零件的面接触均匀，不会出现局部点接触造成的零件表面压痕、定位偏移问题。在实际选型应用中，这类部件可替代传统的紧定螺钉加防松垫圈的组合结构，减少安装环节的零件数量，降低装配复杂度，尤其在批量装配的小型设备生产线上，单零件安装的效率比多零件组合装配提升40%左右，同时也减少了多零件配合带来的公差累积误差，提升整体机构的定位精度。需要注意的是，

　　这类波纹紧定部件不适合用于需要频繁大扭矩拆卸的场景，因为波纹结构与孔壁咬合后，反复拆卸会造成孔壁磨损，降低后续安装的防松性能，更适合安装后调节频次低、需要长期保持定位精度的工位，比如播种机器人的下种深度定位、太阳能板俯仰角度的预紧定位、小型传送带的张紧轮位置固定等场景。在建模过程中，波纹段的螺旋升角与内六角孔的同轴度是核心控制参数，若同轴度偏差超过0.03mm，会导致拧入时受力偏斜，出现卡滞、孔壁局部刮伤的问题，建模时需以部件中心轴线为基准，对内六角驱动孔、波纹外廓、中空内孔做全基准同轴约束，同时对波纹棱边的倒角参数做统一关联，保证批量加工时的尺寸一致性。
