带锯机替换用旋钮式锁紧操作部件

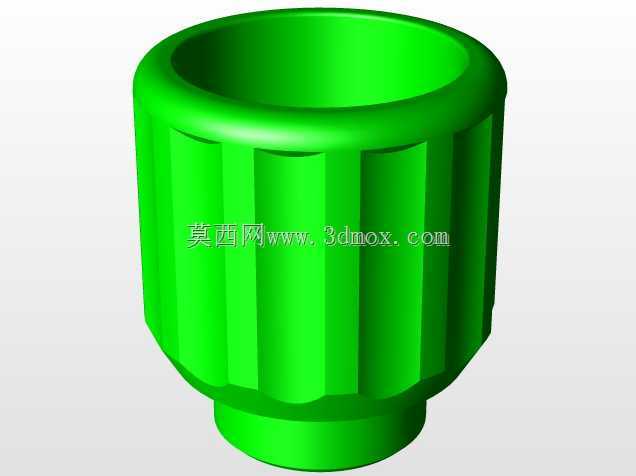

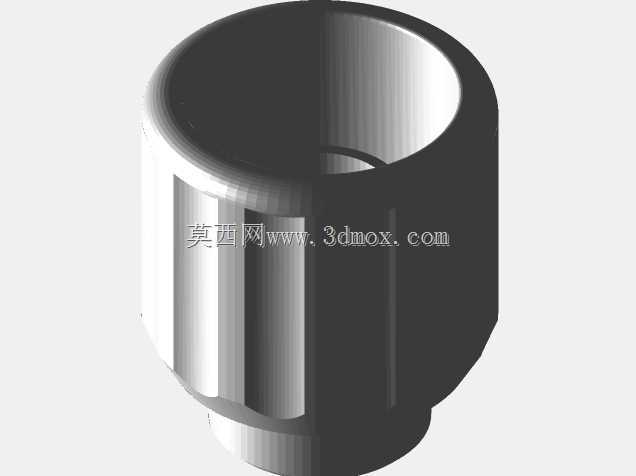

　　在木工带锯这类常用的木材切削加工设备上，操作侧的调节旋钮、锁紧把手属于高频操作的易损部件，日常加工中如果木料摆放偏移、进料时受力不均，很容易出现把手被木料撞击断裂的情况，这类小配件如果单独采购原厂备件，往往存在供货周期长、适配型号匹配难的问题，很多一线机加工、木工车间的维护人员都会选择自行测绘制作替换件，来减少设备停机等待的时间。这个替换旋钮的设计，核心是解决原把手断裂后带锯机调节、锁紧功能缺失的问题，设计时没有完全复刻原厂把手的结构，而是结合现场实际使用的痛点做了结构优化。首先考虑到操作时的施力需求，旋钮的外缘做了带防滑纹理的T形环形凸缘，相比原光滑圆柱面的把手，操作人员戴劳保手套操作时也能获得足够的摩擦力，

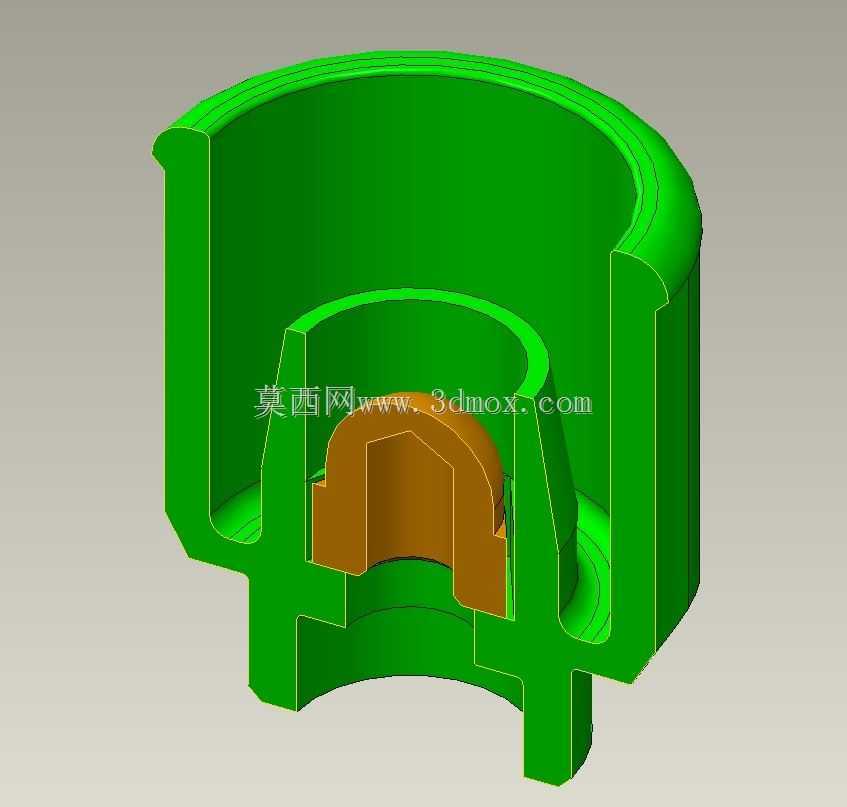

　　调节锁紧力度时不会出现打滑的情况，不管是微调锯条张紧度，还是锁紧工作台角度，都能精准控制施力大小，避免用力过猛导致调节机构过载。结构设计上，旋钮内部做了嵌装螺母的容纳腔，安装时可以将标准六角螺母预先放入腔体内，通过热熔工艺让旋钮的工程塑料基体边缘微熔后包覆螺母的棱边，这样螺母就不会在旋钮内部发生相对转动，转动旋钮时可以直接带动锁紧螺杆完成进给、锁紧动作，不需要额外做防转结构，既简化了零件的加工难度，也避免了长期使用后螺母松脱、旋钮空转的问题。虽然热熔包覆的工艺精度受现场加工条件限制，没法达到注塑模具生产的零件那样规整的包覆面，但实际装配后只要螺母的同轴度偏差控制在0.2mm以内，完全可以满足日常使用的强度需求，

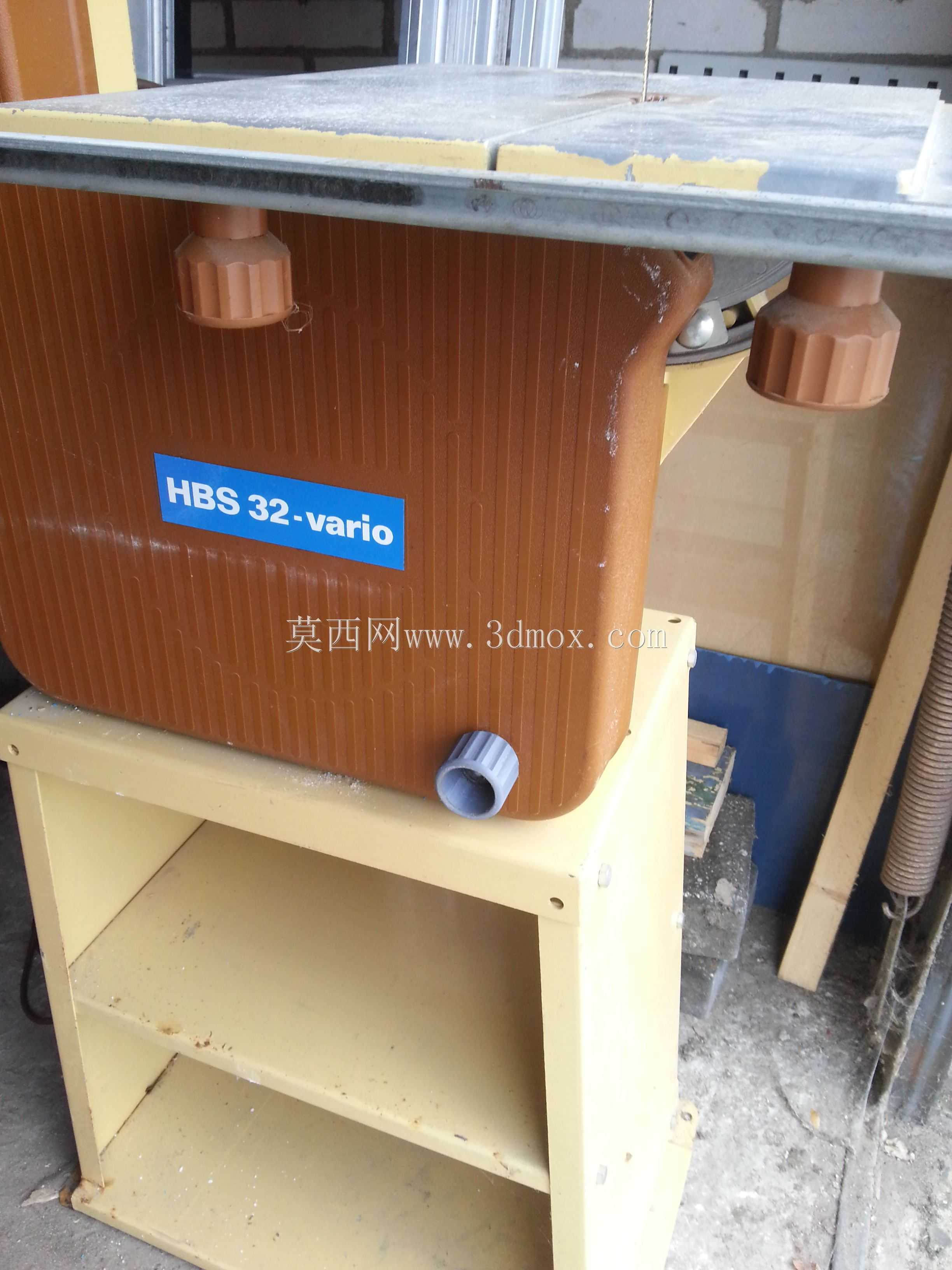

　　不会出现旋钮转动卡滞的问题。从安装边界来看，这个旋钮的安装接口完全匹配原带锯机操作位的螺杆尺寸，不需要对设备原有结构做任何打孔、扩孔改造，直接替换断裂的原把手即可完成装配，旋钮的外径尺寸控制在合理范围，既保证了足够的力臂长度让操作更省力，也不会因为尺寸过大和周边的锯罩、工作台调节机构产生运动干涉，操作人员站在设备常规操作位置就可以轻松触碰到旋钮完成调节动作，不需要探身或者调整站位，符合木工设备操作的安全规范。从实际使用场景来看，这类自制替换配件不仅可以用在Sheppach系列的小型带锯机上，同规格螺杆尺寸的其他台式木工设备，比如小型台钻、砂盘机的调节锁紧位，只要安装空间足够，都可以适配使用，相比金属切削加工的替换把手，

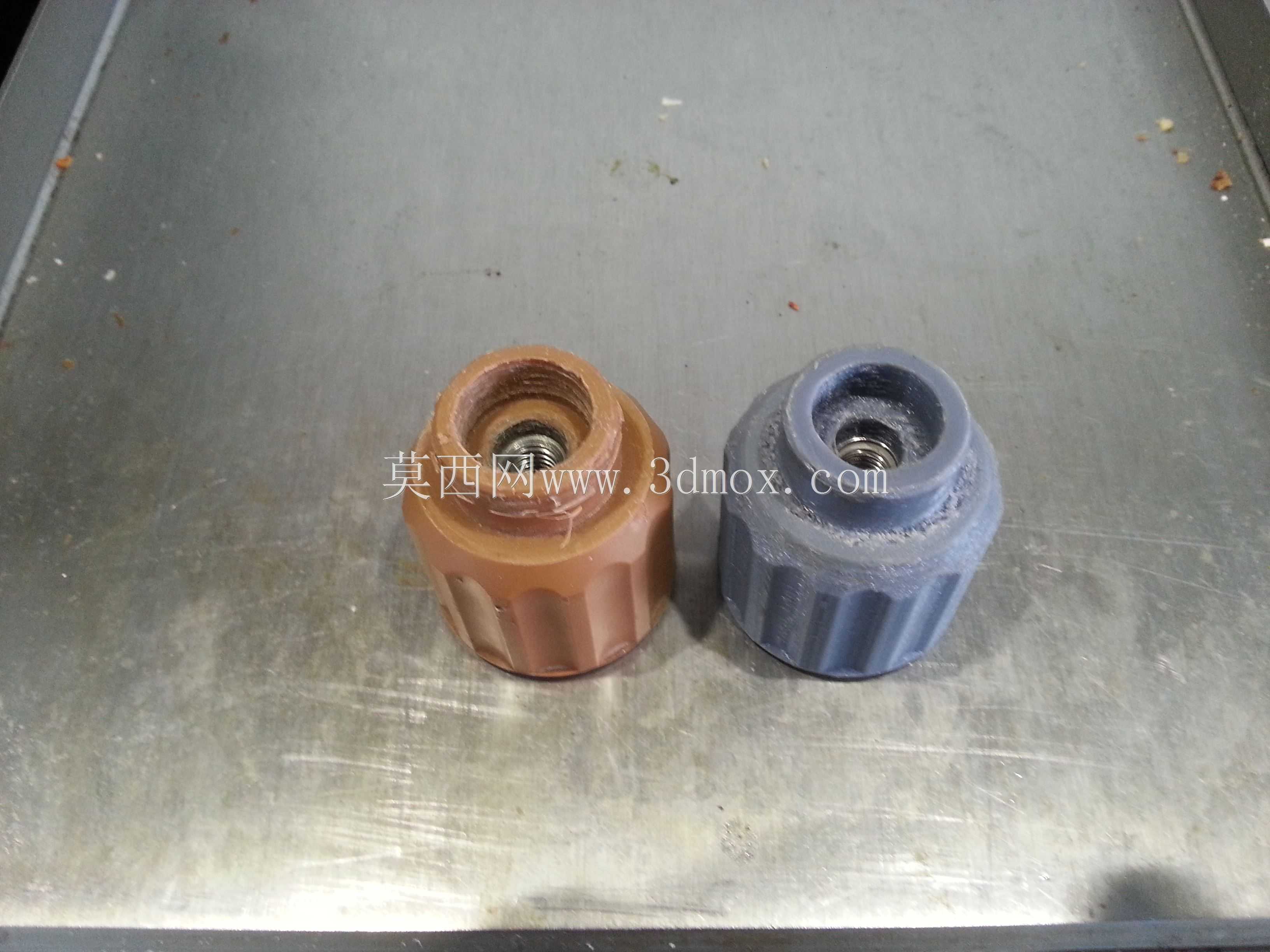

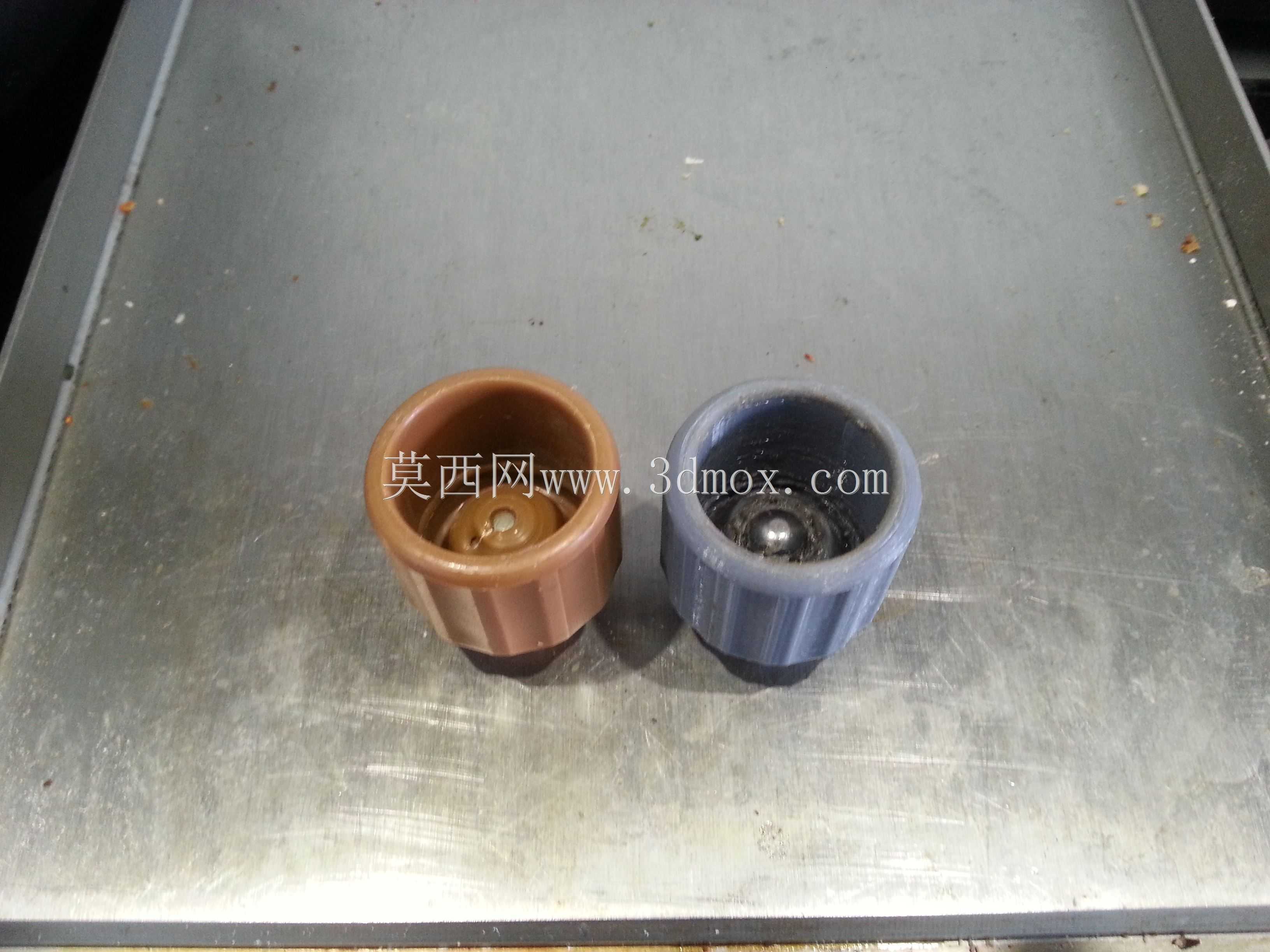

　　3D打印制作的塑料旋钮重量更轻，操作时的握持手感更好，也不会因为磕碰在设备表面留下凹痕，日常维护时如果出现磨损，重新打印一个的成本极低，非常适合小型加工车间、个人木工坊做设备备件使用。设计时还考虑了长期使用的磨损余量，旋钮和螺杆配合的端面做了加厚处理，避免长期锁紧施压导致端面凹陷、锁紧行程变长的问题，外缘的防滑凸缘做了圆角过渡，操作时不会划伤手部，即使手上沾有木屑、切削液，也能稳定握持操作。
