小型自走式田间播种作业装置结构设计

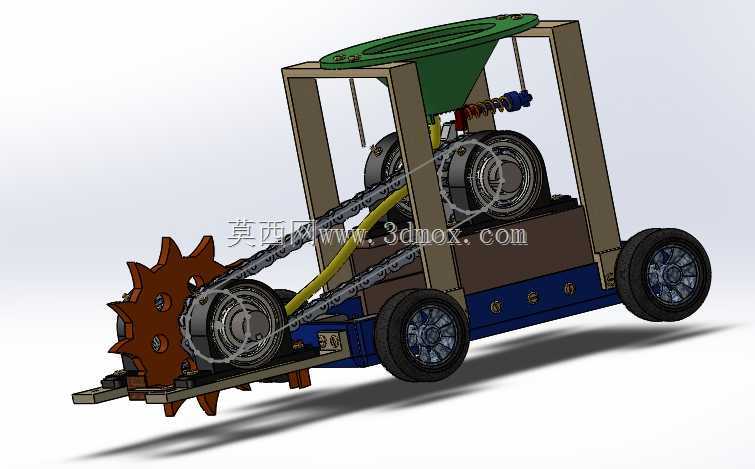

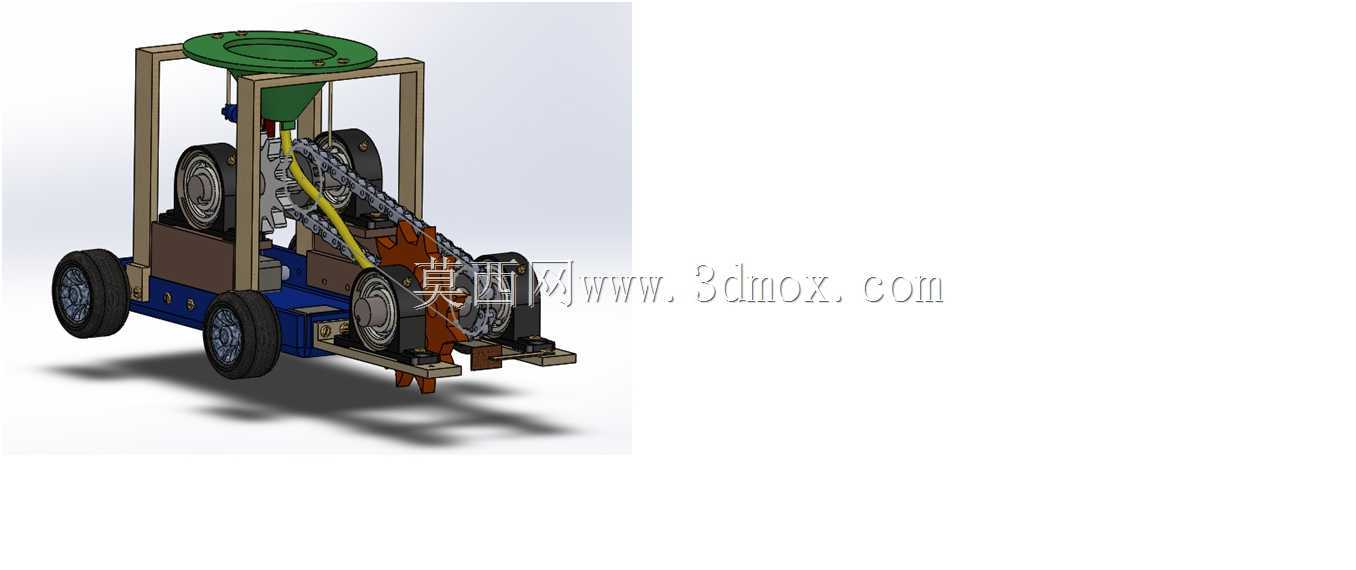

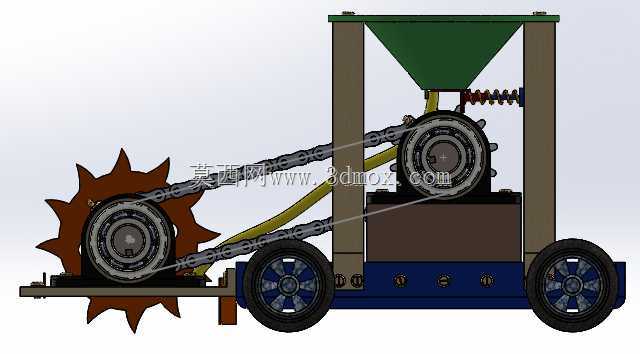

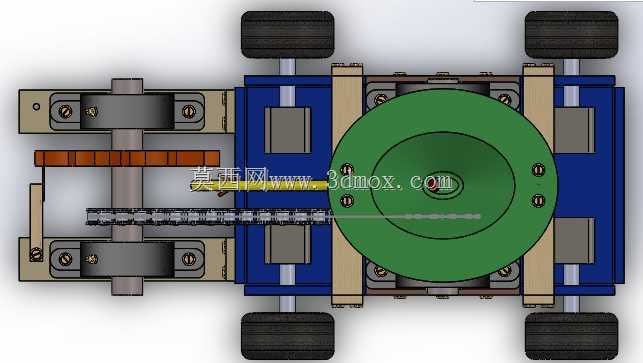

　　这款小型播种作业装置主要面向小面积地块、设施农业大棚内的播种作业场景，适配丘陵地带零散耕地、菜园、育苗基地的精量播种需求，相比大型牵引式播种机，其转弯半径小，可在垄距较窄的种植区域灵活穿行，无需额外牵引动力配套，自身集成行走与作业功能，单人即可完成操作转移。从结构布局来看，装置采用底部轮式行走架构，两侧配置橡胶行走轮，前端设置小型导向轮，整体机架采用型材拼接搭建，兼顾结构强度与整机重量控制，方便作业人员短距离搬移转场。上部的储料料斗采用锥底设计，可依靠种子自身重力顺畅落料，避免种料在斗内架桥堵塞，料斗顶部设置敞口加料结构，作业过程中补充种料无需拆解部件，操作便捷。排种执行部分采用链传动结构将行走轮的动力传递至排种组件，

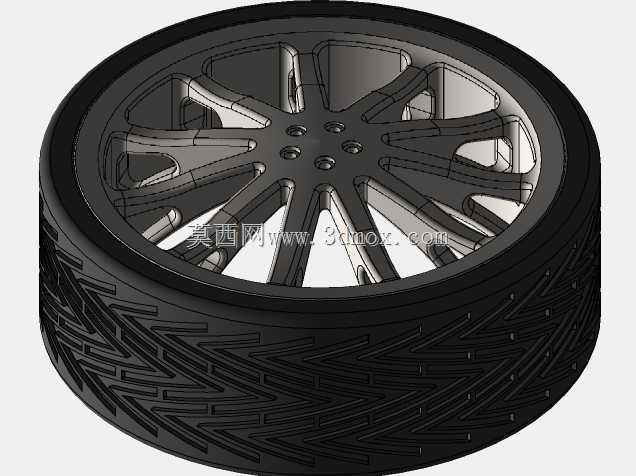

　　行走过程中即可同步驱动排种机构运转，无需额外配置独立动力源，排种节奏与行走速度直接匹配，可有效避免漏播、重播问题，传动链条外侧预留张紧调节空间，长期使用出现链条松弛时可快速调整张紧度，保证动力传递稳定可靠。机架中部预留了排种管的安装走线路径，种料从料斗落下后经排种机构定量分配，通过导种管直接输送至开沟器位置，开沟器安装在机架前端下部，作业时可在土壤表层开出深度一致的种沟，种子落入沟内后，后侧配套的覆土组件可自动完成覆土覆盖，整套作业流程一次行走即可完成，无需后续人工补覆。设计过程中充分考虑了田间作业的复杂工况，所有传动部件均设置在机架内侧位置，避免作业过程中秸秆、泥土卷入传动结构造成卡滞，行走轮采用深纹路橡胶材质，

　　在松软土壤表面行走时不易打滑，保证排种传动比稳定，下种量均匀。整机的安装边界控制在紧凑型小设备范畴，宽度适配常规60厘米以上垄距，高度方向上部料斗不遮挡操作人员前方视线，作业过程中可清晰观察前方开沟、下种状态，及时调整行走路线。结构建模时对各个运动部件做了干涉校验，链传动的运转行程、排种轮的转动范围、导向轮的转向角度均预留足够安全间隙，不会出现运动过程中部件磕碰的问题。针对不同作物的播种需求，排种轮的槽型尺寸可做模块化更换，更换对应规格的排种轮即可适配蔬菜种子、谷物种子、小粒油料作物种子的播种需求，无需改动整体机架结构，拓展性较强。机架底部的安装孔位采用标准化设计，后续可根据作业需求加装施肥组件、镇压轮等附属部件，

　　拓展设备的作业功能。所有型材连接位置均采用螺栓紧固结构，无焊接固定部位，后期维护更换部件时拆解方便，无需专用焊接设备即可完成维修操作。整机重心控制在轮系中心偏前位置，行走过程中稳定性好，即使在略有坡度的地块作业也不易出现侧翻问题，上部料斗满载种料时重心偏移量控制在合理范围内，不会影响行走转向的灵活性。
