轮式田间自主作业播种机器人结构设计

　　这款轮式播种作业装备的结构设计，核心围绕大田旱作播种的实际作业需求展开，区别于传统牵引式播种机依赖拖拉机配套的作业模式，采用自带动力的轮式底盘布局，可独立完成小地块、丘陵零散耕地的播种作业，适配我国南方丘陵地带、北方零散承包田的作业场景，解决大型播种机具无法进入小地块作业的痛点。底盘采用六轮布局设计，左右两侧各布置三个驱动轮，轮组采用大直径橡胶越野胎面，胎面设置加深的防滑纹路，可在翻耕后的松软土壤、带少量秸秆残茬的耕地表面获得足够附着力，避免作业过程中出现打滑、陷车问题，轮组安装位置向底盘外侧延伸，保证整机重心落在轮组支撑边界内，即使在15度以内的坡地作业也不会出现侧翻风险。底盘主体采用框架式焊接结构，

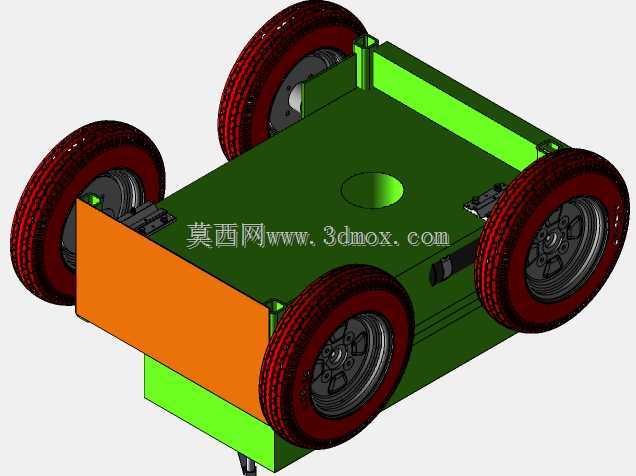

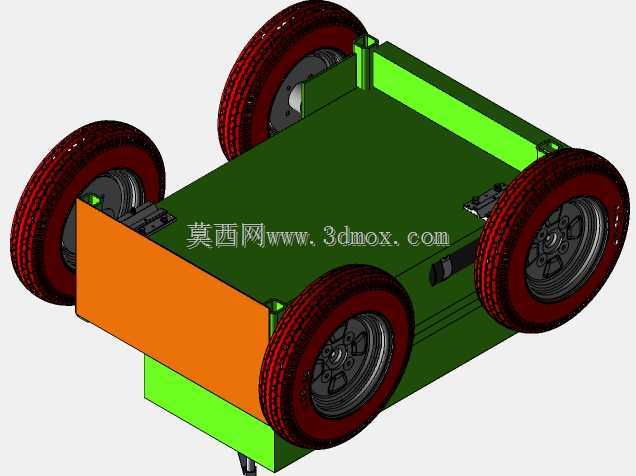

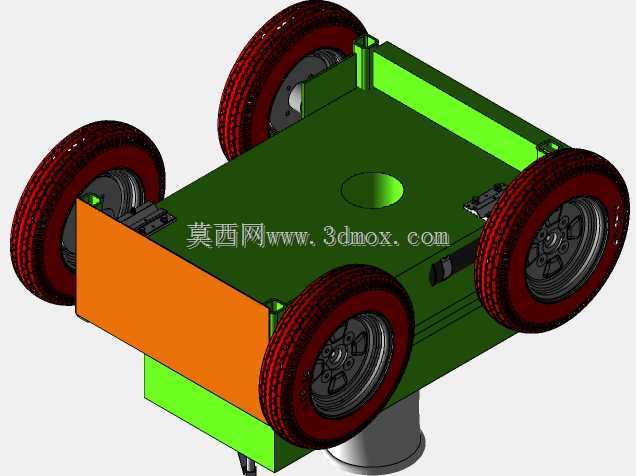

　　上层预留播种功能模块的安装接口，可根据不同作物的播种需求，快速更换穴播、条播、精量播种等不同作业组件，当前展示的基础底盘结构中，前端橙色区域为动力舱安装位，内置动力电池组与驱动控制模块，舱体采用倾斜式前脸设计，可减少田间行进时秸秆、土块对舱体的冲击，同时预留散热通风间隙，保证动力组件长时间作业的散热需求。底盘两侧的绿色结构为设备安装边梁，边梁上预留等间距的安装孔位，可根据播种行数需求调整播种开沟器、覆土器、种箱的安装位置，适配小麦、玉米、大豆、油菜等不同旱作作物的播种行距要求，边梁采用加厚型材制作，可承受播种组件作业时的土壤反作用力，避免作业过程中组件移位影响播种精度。底盘中部的平整安装面为种箱与排种机构的安装位，

　　安装面距离地面高度经过反复校核，既保证种箱有足够的盛装容积减少加种频次，又不会因为重心过高影响整机行走稳定性，排种机构的动力可直接从底盘行走动力取力，实现行走速度与排种转速的同步匹配，避免地轮打滑带来的漏播、重播问题。整机的行走轮采用独立悬挂安装结构，每个轮组都可根据地面起伏单独上下浮动，在不平整的耕地表面行走时，所有轮组都能贴合地面，保证底盘始终保持水平状态，避免因为底盘倾斜导致排种机构倾斜，出现下种量不均、播种深度不一致的问题。底盘的整体外廓尺寸控制在小范围区间，宽度不超过1.2米，长度不超过1.5米，可顺利通过农村常见的田间便道、田埂缺口，不需要额外开辟机具通行道路，转场作业时可直接用普通农用三轮车转运，不需要大型吊装设备。

　　在结构细节设计上，所有轮组的轴承安装位都设置了防尘密封结构，避免田间作业时泥土、粉尘进入轴承造成磨损，延长轮组的维护周期；底盘底部预留足够的离地间隙，可越过田间不超过15厘米的土块、作物根茬，不会出现底盘托底卡滞的问题；所有外露的安装螺栓都采用防松设计，避免长时间在颠簸路面行走出现螺栓松动脱落的问题。这款装备的设计思路核心是轻量化、模块化，不需要复杂的配套机具，单人即可完成操作与转场，针对小面积种植户的播种需求做了针对性优化，相比传统人工播种效率提升8倍以上，相比大型牵引播种机的使用门槛大幅降低，同时底盘预留的通用安装接口，还可在非播种季节更换除草、喷药、施肥等功能模块，实现一机多用，提升设备的年利用率，降低农户的设备投入成本。在安装边界设计上，所有功能组件的安装都采用快拆式固定结构，不需要专用工具即可完成组件更换，种箱的加注口高度设置在普通人站立可操作的高度，加种时不需要登高操作，降低作业过程中的劳动强度；控制模块的操作面板设置在底盘后端的扶手位置，操作人员可跟随在设备后方行走，实时调整作业参数、观察播种状态，出现堵种、卡滞问题时可第一时间停机处理。
