圆柱型密封罐体外观结构三维设计

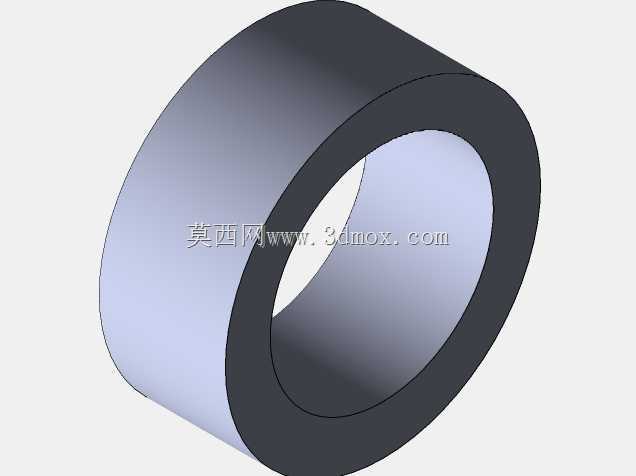

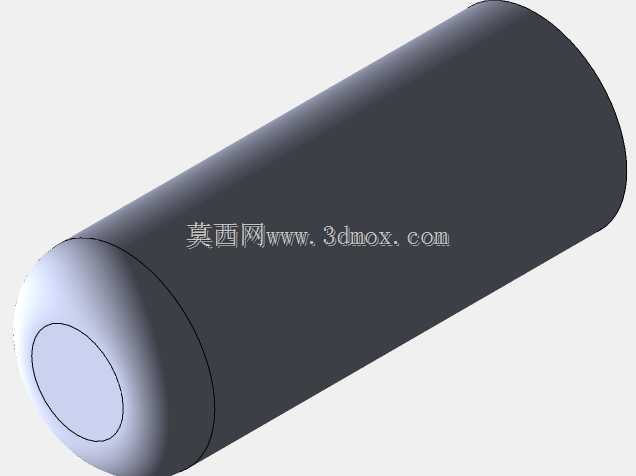

　　本次设计的圆柱型密封罐体，核心面向快消品灌装、小型化工试剂存储、实验室样品封存等场景的结构适配需求，在做整体方案推演时，最先敲定的是罐体的长径比参数——不同于常规承压容器偏向大直径短筒身的设计，这款罐体采用小直径长筒身的布局，主要是为了适配自动化灌装线的单列输送轨道宽度限制，现有多数瓶装类输送线的导轨间距预留范围在60-80mm区间，因此将筒身外径控制在65mm，既不会在输送过程中出现卡滞、偏摆，也能最大化利用轨道的横向空间，单批次排布的罐体数量不会因为直径过大而缩减，兼顾输送效率与空间利用率。端盖部分采用卷边压合的密封结构，没有额外设计外露的卡扣或者螺纹凸起，一方面是避免输送过程中凸起部位剐蹭导轨护板，

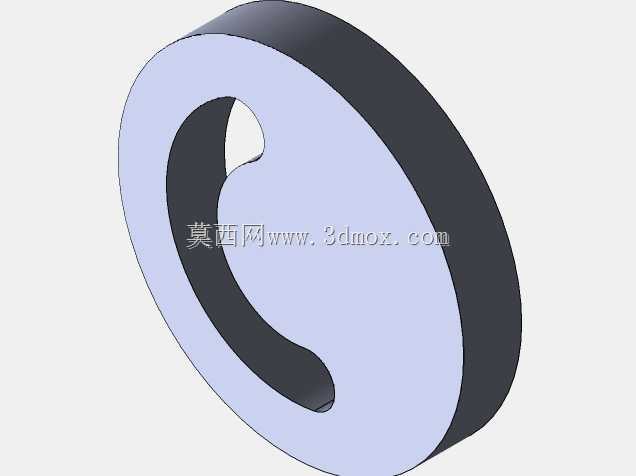

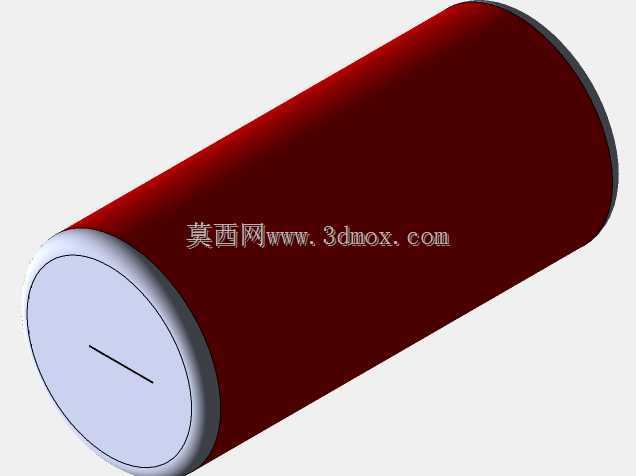

　　造成罐体表面涂层刮花或者卡停，另一方面卷边结构的密封可靠性更高，对于含气类内容物的存储，卷边处的橡胶密封圈可以在0.3MPa的内部压力下保持密封状态，不会出现渗漏问题。端盖表面的一字型凹槽，并非装饰结构，而是专门适配自动化旋盖、检测工位的定位需求，视觉检测设备可以通过识别凹槽的角度，判断罐体是否在输送过程中出现周向转动，确保后续喷码、贴标工序的位置精度，避免出现标签歪斜、喷码偏移的不良品。筒身的壁厚设计经过多轮校核，采用0.3mm的薄壁结构搭配外层的红色涂层，薄壁结构可以降低整体罐体的自重，单罐空重控制在12g以内，降低运输环节的负载成本，外层的红色涂层并非普通装饰漆，而是添加了抗紫外线成分的防护涂层，对于光照敏感的内容物，

　　可以阻挡90%以上的紫外光线穿透，延长内容物的存储周期，同时涂层的附着力达到一级标准，在输送、堆叠过程中不会轻易脱落，保持外观的完整性。在安装边界的考量上，罐体的总长度控制在150mm，适配现有主流的自动灌装头的升降行程，灌装头下行到罐口位置时不需要额外调整行程参数，可以直接兼容现有生产线的灌装工位，不需要做设备改造。筒身的圆柱度公差控制在0.1mm以内，确保在贴标工序中，标签可以平整贴合在筒身表面，不会因为筒身圆度误差出现标签起皱、气泡的问题。端盖与筒身的配合处做了R0.5mm的圆角过渡，避免锐边在装配、搬运过程中划伤操作人员，同时圆角过渡也能降低卷边工序的应力集中，减少卷边处出现裂纹、变形的概率。在结构验证阶段，

　　重点模拟了罐体堆叠时的承压能力，垂直方向可以承受5kg的静压力，满足仓储环节五层堆叠的负载要求，不会出现筒身变形、端盖凹陷的问题。横向放置时，筒身的圆弧面与输送线的平皮带接触面积足够，不会出现滚动偏移，不需要额外增加防滚结构，简化生产线的配套结构设计。针对不同内容物的适配性，罐体的内部做了钝化处理，表面粗糙度达到Ra0.8，不会残留内容物残渣，清洗时可以快速冲净，满足重复使用或者一次性使用的不同场景需求。端盖的一字槽深度控制在0.2mm，不会穿透端盖壁厚破坏密封性能，同时槽内做了圆角处理，避免应力集中导致端盖在受压时从凹槽位置开裂。整体结构没有多余的复杂特征，建模过程中所有特征都采用参数化驱动，后续如果需要调整罐体长度、直径参数，可以直接修改对应参数快速生成新的模型，不需要重新绘制草图，提升衍生设计的效率。在装配干涉检查环节，重点验证了端盖压合过程中的配合余量，卷边位置的过盈量控制在0.15mm，既可以保证压合后的密封强度，也不会因为过盈量过大导致筒身端部出现变形、鼓包的问题。
