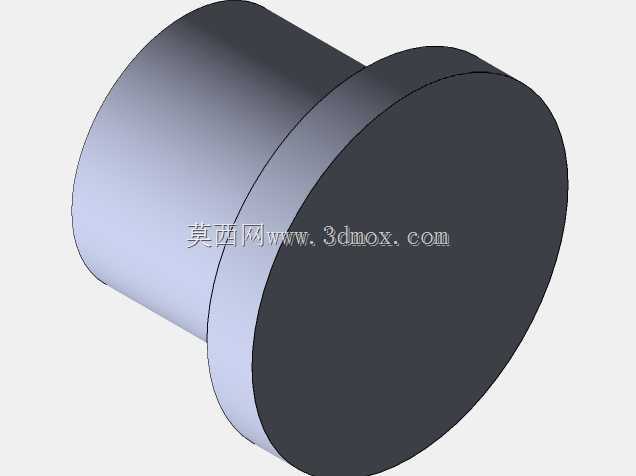

这类带凸缘的圆柱套结构,在轻工装配、小型设备的定位限位场景里应用十分普遍,很多时候作为嵌装衬套使用,避免基体材料直接磨损,同时承担轴向定位的作用。从结构形态来看,主体为等直径圆柱段,一端带有直径更大的圆盘式凸缘,凸缘与圆柱段的衔接处做了直角过渡,没有额外的倒角或圆角设计,这种设计的核心考量是在安装时,凸缘端面可以完全贴合安装基体的台阶面,实现轴向的硬限位,不会因为过渡圆角导致贴合面存在间隙,影响定位精度。圆柱段的外圆面为光滑圆柱面,没有设置键槽、滚花或者防滑结构,说明该零件在使用过程中不需要传递扭矩,仅作为导向、衬垫或者限位支撑使用,安装时多采用过盈压入或者间隙配合加粘接的方式固定在基体的预制孔内。
凸缘的厚度与圆柱段的长度比例经过匹配设计,凸缘厚度足够承担压装时的冲击力,不会在压入安装孔的过程中出现凸缘变形、断裂的问题,同时凸缘的直径比圆柱段大出的尺寸,刚好覆盖安装孔的孔口边缘,既可以遮挡孔口的加工毛刺,也能在零件受到轴向脱出的力时,通过凸缘的端面抵靠在基体表面,防止零件从安装孔中窜出。在实际的设备装配场景中,这类零件常被用在小型壳体的孔位衬套、操作杆件的导向套、或者是两个构件之间的间隔衬套使用,比如在一些手动操作的小型工装里,操作杆穿过壳体的位置如果直接和钣金或者塑料壳体接触,反复滑动会快速磨损孔位,导致杆体晃动、定位不准,压入这种带凸缘的衬套之后,杆体和衬套的内孔配合,磨损只发生在可更换的衬套上,
后期维护只需要更换衬套即可,不需要更换整个壳体构件,大幅降低维护成本。设计这类结构的时候,首先要确定安装孔的实际尺寸,圆柱段的外径公差需要根据配合类型选择,如果是过盈压装,一般选用p6或者r6的公差带,保证压入后有足够的抱紧力不会松动;如果是间隙配合加粘接,一般选用h6的公差带,涂胶后可以顺利压入,同时胶层可以填充配合间隙,固定牢靠。凸缘的外径设计需要考虑安装位置的空间边界,不能超出周边构件的安装空间,避免和其他运动部件发生干涉,凸缘的端面需要保证和圆柱段的轴线垂直,否则安装之后凸缘端面和基体贴合不平整,会导致衬套出现倾斜,杆体穿过之后会出现卡滞、滑动不畅的问题。内孔的尺寸根据穿过的杆件直径确定,一般和杆件采用间隙配合,
保证杆件可以顺畅滑动,内孔的表面粗糙度需要控制在合理范围,太粗糙会增大滑动摩擦力,太光滑则加工成本过高,一般Ra1.6到Ra3.2即可满足普通导向场景的需求。另外这类零件如果采用金属材质加工,一般选用易切削钢或者黄铜,加工时可以采用棒料一次车削成型,圆柱段和凸缘一次装夹加工完成,保证同轴度要求,避免出现不同轴导致的安装偏斜;如果是采用塑料材质注塑成型,需要注意凸缘位置的拔模斜度设计,外表面的拔模斜度控制在1度以内,保证安装后外圆和安装孔的贴合度,同时注塑时的浇口位置设置在凸缘的端面,避免在圆柱段外圆留下浇口痕迹,影响压装配合。在实际选型使用时,需要先核算安装位置的轴向受力,如果衬套需要承受较大的轴向冲击力,需要适当加大凸缘的厚度,同时增大凸缘和圆柱段衔接处的圆角,避免应力集中导致凸缘根部断裂;如果只是作为普通的间隔衬套使用,不需要承受较大的力,则可以适当减小凸缘的厚度和外径,降低零件的重量和材料成本。这类结构虽然形态简单,但是在很多小型设备、工装夹具、民用产品里都有大量应用,设计时不需要过度复杂的结构,只需要匹配好安装边界的尺寸、配合公差、受力需求,就可以实现稳定可靠的使用效果,很多时候这类不起眼的小衬套,反而会影响整个机构的操作手感和使用寿命,设计时不能因为结构简单就忽略公差和形位公差的要求,否则很容易出现安装后卡滞、松动、磨损过快的问题。
