大孔径双凸轮气缸盖结构设计

　　这款双凸轮结构的大孔径气缸盖，主要适配大排量单缸内燃动力单元，常见于定制改装摩托、小型通用动力机组以及轻型非道路作业机械的动力端配置。从实际装机场景来看，这类缸盖需要同时兼顾进排气效率、燃烧室密封、持续散热以及配气机构的安装定位精度，设计过程中需要平衡多个维度的工程约束，不能单一追求某一项性能指标而忽略整机的匹配性。

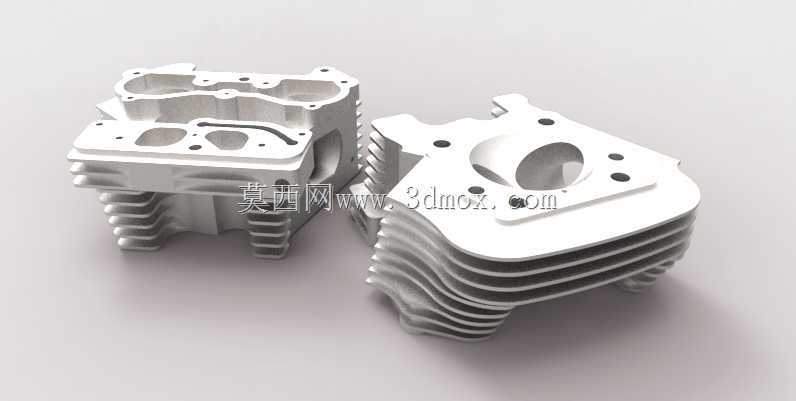

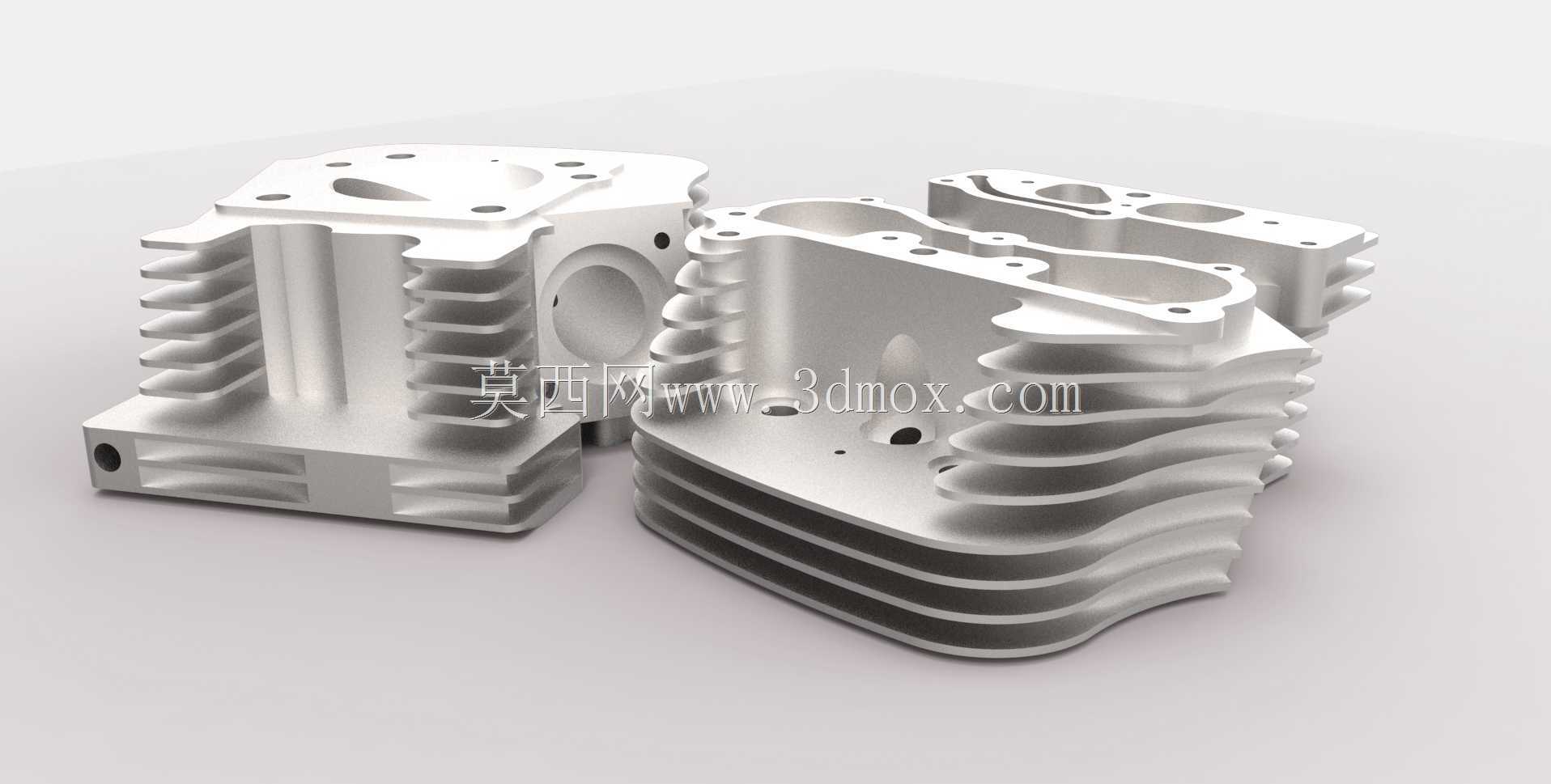

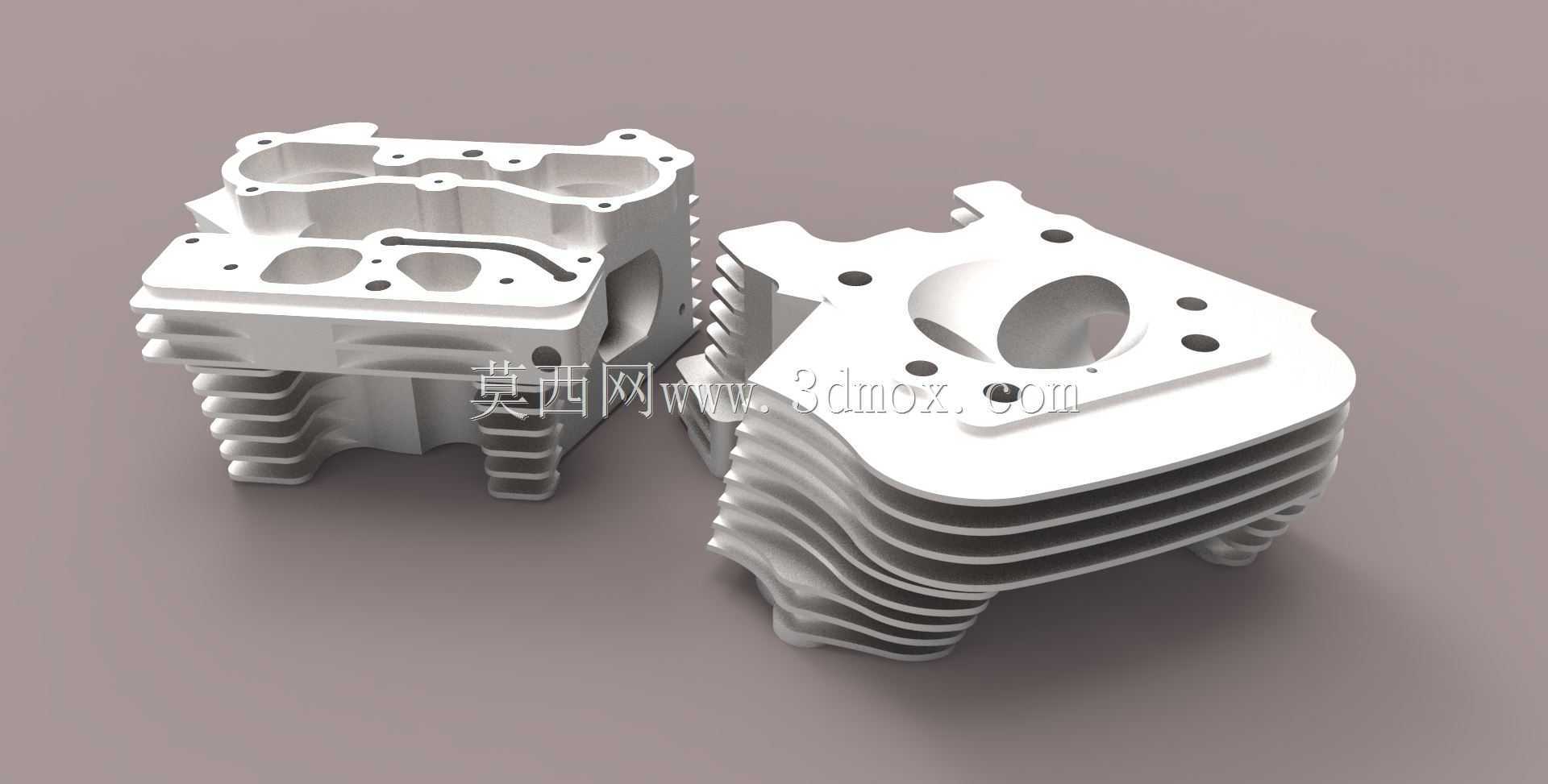

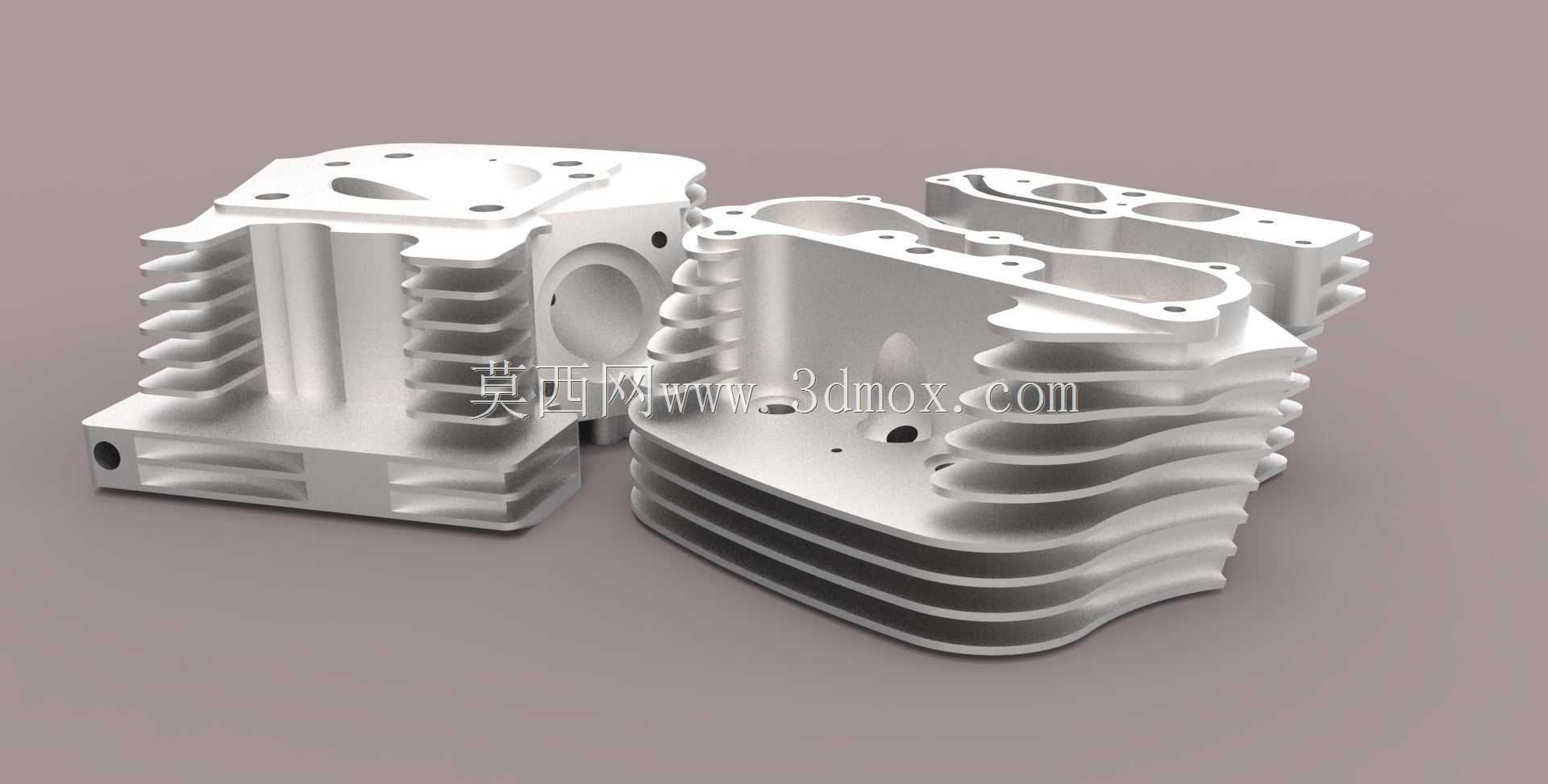

　　从结构功能上看，缸盖下部的贴合面需要与气缸筒上沿完全贴合，配合缸垫实现燃烧室的高压密封，因此贴合面的平面度、螺栓孔的位置度都有严格的公差要求，建模过程中所有安装孔的位置都需要与缸体、缸筒的对应孔位完全对齐，避免装机时出现螺栓无法穿入、密封面压合不均导致漏气冲垫的问题。上部的散热鳍片采用不等距波浪形排布，靠近燃烧室高温区的鳍片间距更小、散热面积更大，顺着车辆行驶或者机组冷却风道的来流方向布置，能够在风冷条件下快速带走燃烧室传递来的热量，避免长时间高负荷运行时出现缸盖过热、爆震、气门烧蚀等故障。

　　进排气道的设计采用大孔径直流道结构，配合双凸轮轴驱动的气门布置，能够大幅降低进排气过程的气流阻力，提升高转速工况下的充气效率，相比传统单凸轮轴两气门结构，这类双凸轮四气门的缸盖在高转区间的动力输出表现更优，适合追求动力响应的改装场景或者需要持续高负荷输出的通用动力场景。燃烧室的形状经过优化，配合活塞顶部的凹坑结构能够形成合理的挤气涡流，让油气混合更充分，提升燃烧效率，降低不完全燃烧带来的积碳问题。

　　配气机构的安装腔位于缸盖上部，两个凸轮轴的安装座孔同轴度、凸轮轴与气门挺柱的位置对应关系都需要严格校核，避免运行过程中出现凸轮磨损异常、气门开闭时序偏差的问题。缸盖侧面预留的传感器安装孔位，可以适配缸温传感器、氧传感器等检测元件，方便后续电控系统的接入，满足不同排放等级的动力配置需求。

　　从安装边界来看，这款缸盖的整体外轮廓尺寸需要匹配对应排量的气缸中心距，下部的燃烧室凹坑直径与大孔径气缸筒的内径完全对应，周边的螺栓孔按照均匀压紧的原则排布，确保缸垫各个位置的压紧力一致，不会出现局部压力不足导致的密封失效。散热鳍片的外沿没有超出缸体的整体宽度，避免装机后与周边的车架、覆盖件发生干涉，同时预留了火花塞安装的垂直操作空间，方便后期维护时拆装火花塞。

　　建模过程中需要重点关注壁厚的均匀性，尤其是燃烧室周边的壁厚不能出现突变，避免铸造过程中产生缩孔、砂眼等缺陷，同时也能减少热应力集中导致的缸盖开裂问题。各个工艺孔、润滑油道的走向需要合理布置，既不能影响缸盖的整体结构强度，也要保证润滑油能够顺利到达配气机构的各个摩擦副，减少凸轮轴、气门挺柱的磨损。气道内壁的过渡圆角需要做顺滑处理，避免出现突兀的台阶导致气流产生涡流，影响进排气效率。

　　在实际选型匹配时，需要注意这款缸盖的燃烧室容积、气门夹角与对应活塞的压缩比匹配，不能直接套用在不同压缩比的动力单元上，否则会出现压缩比过高导致爆震，或者压缩比过低导致动力不足的问题。同时散热鳍片的朝向需要与整机的冷却风道方向一致，如果是强制风冷的机组，需要确保导风罩能够完全覆盖散热鳍片，让冷却气流全部顺着鳍片间隙流过，避免出现散热死角。
