75毫米弹体撞击10mm钢板仿真分析模型

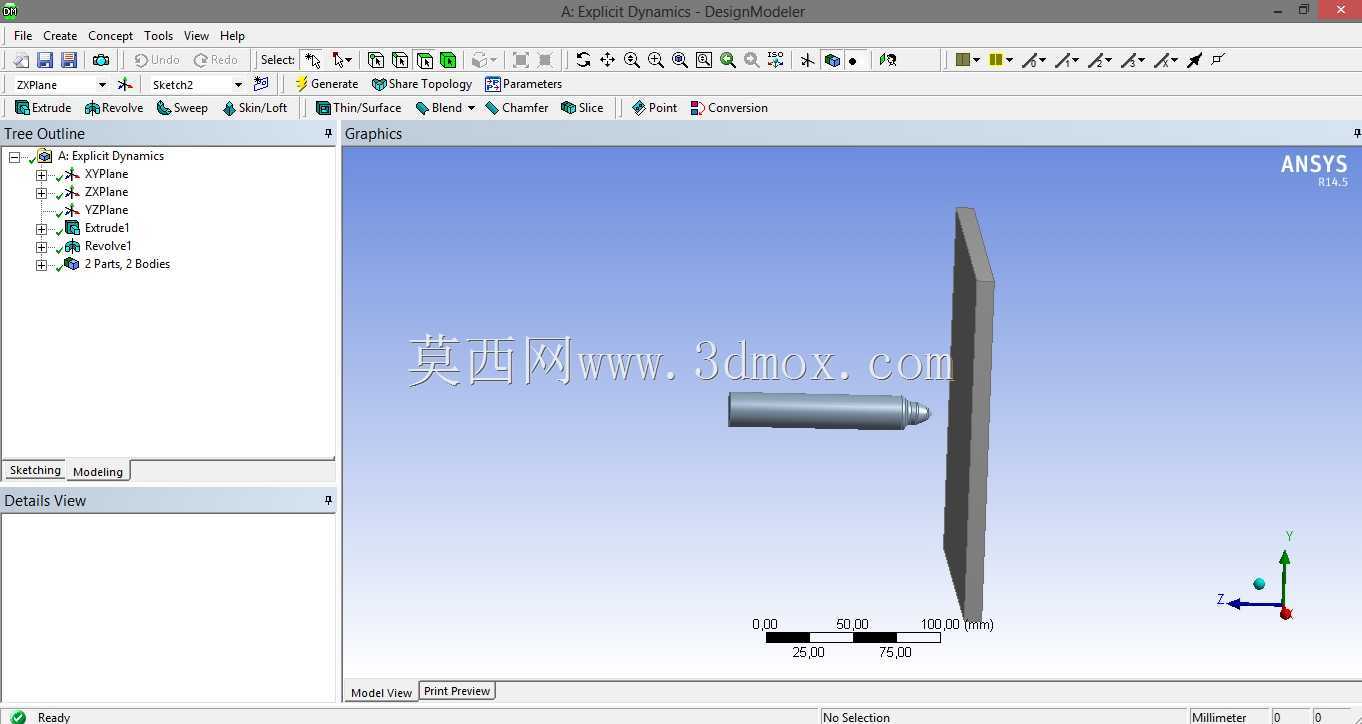

　　该模型对应冲击动力学领域的典型穿甲仿真场景，核心用于验证高速运动弹体对均质金属靶板的侵彻过程力学响应，在防护结构性能验证、弹药毁伤效能评估、工业抗冲击构件设计场景中具备实际参考价值。模型包含两个核心构件，其一为直径75毫米的制式弹体结构，外形遵循常规旋转稳定弹的外轮廓设计，头部为弧形卵形结构，弹身保持等直径圆柱段，尾部做收束处理，整体外形符合空气动力学减阻要求，建模过程中保留了弹体的质量分布特征，可在仿真计算中准确复现高速运动下的惯性载荷传递规律。其二为厚度10毫米的方形均质钢靶板，靶板边缘设置固定约束边界，模拟实际试验中靶架的夹持固定状态，靶板尺寸覆盖弹体撞击后的塑性变形影响区域，避免边界效应对仿真结果的干扰。

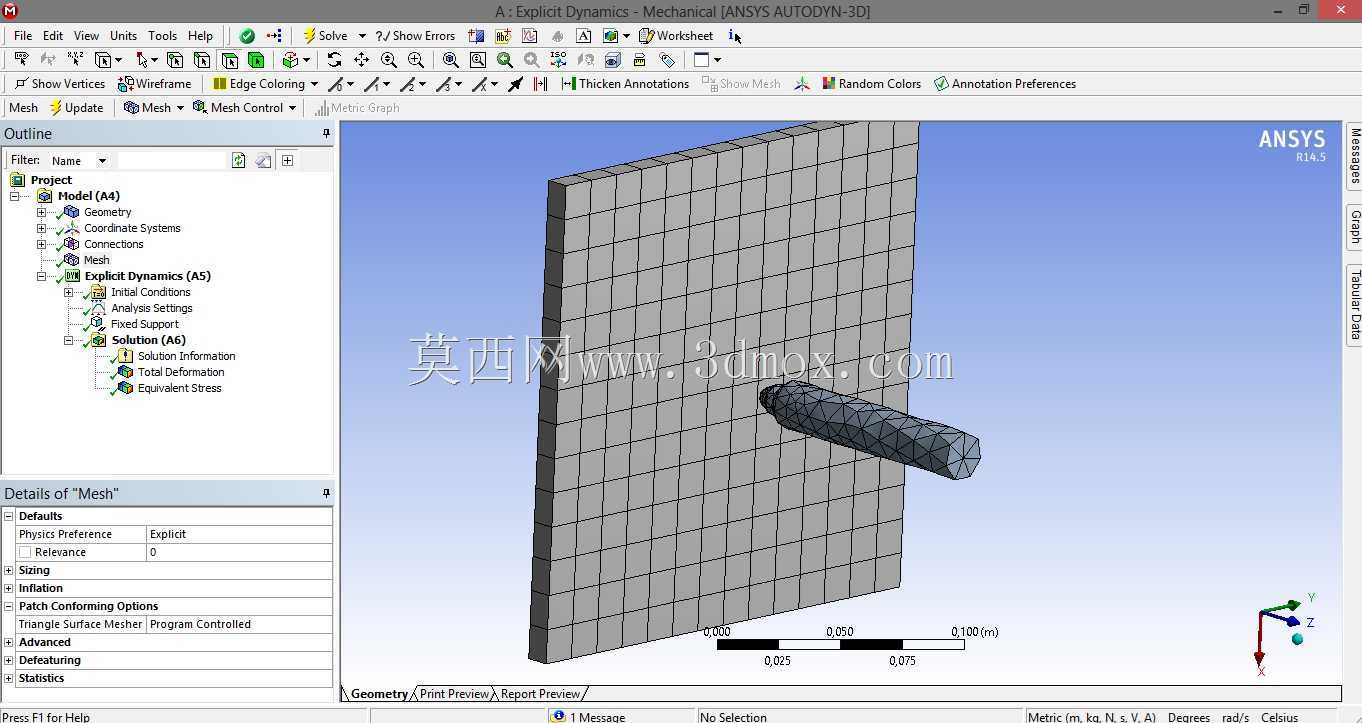

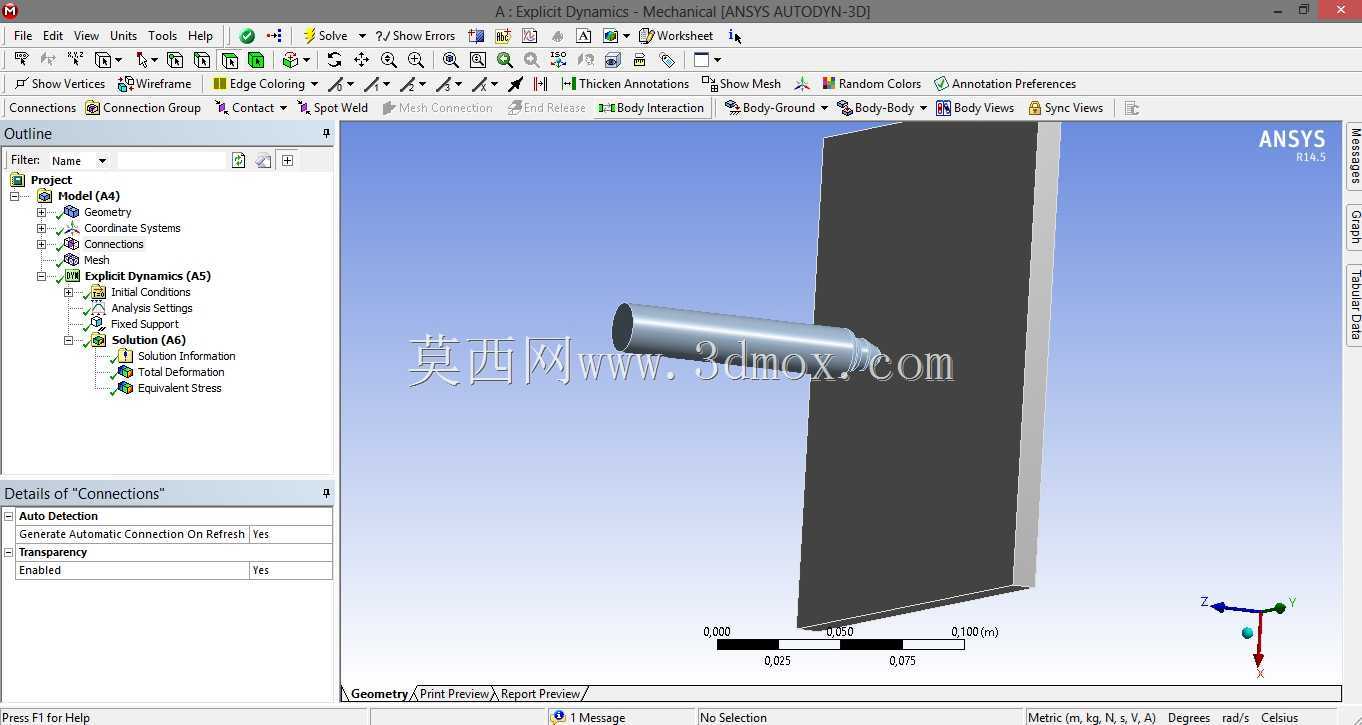

　　设计过程中首先明确仿真核心目标为获取弹体撞击靶板全过程的应力波传播规律、靶板破坏模式、弹体剩余速度等核心参数，因此建模阶段对弹体与靶板的接触区域做了网格细化处理，非关键区域采用渐变粗网格控制整体计算规模，兼顾计算精度与求解效率。弹体与靶板的接触类型设置为自动面面接触，考虑高速冲击下的材料大变形、应变率效应与失效准则，材料参数匹配常规合金钢的力学性能，可准确复现撞击过程中靶板的冲塞破坏、花瓣开裂等典型失效模式，以及弹体自身的头部镦粗、磨蚀等变形特征。从安装边界来看，靶板的四周边缘设置全自由度固定约束，与实际弹道试验中靶板的装夹状态一致，弹体初始位置与靶板表面保持一定间距，初始速度方向垂直指向靶板中心，避免偏航角带来的额外变量干扰，

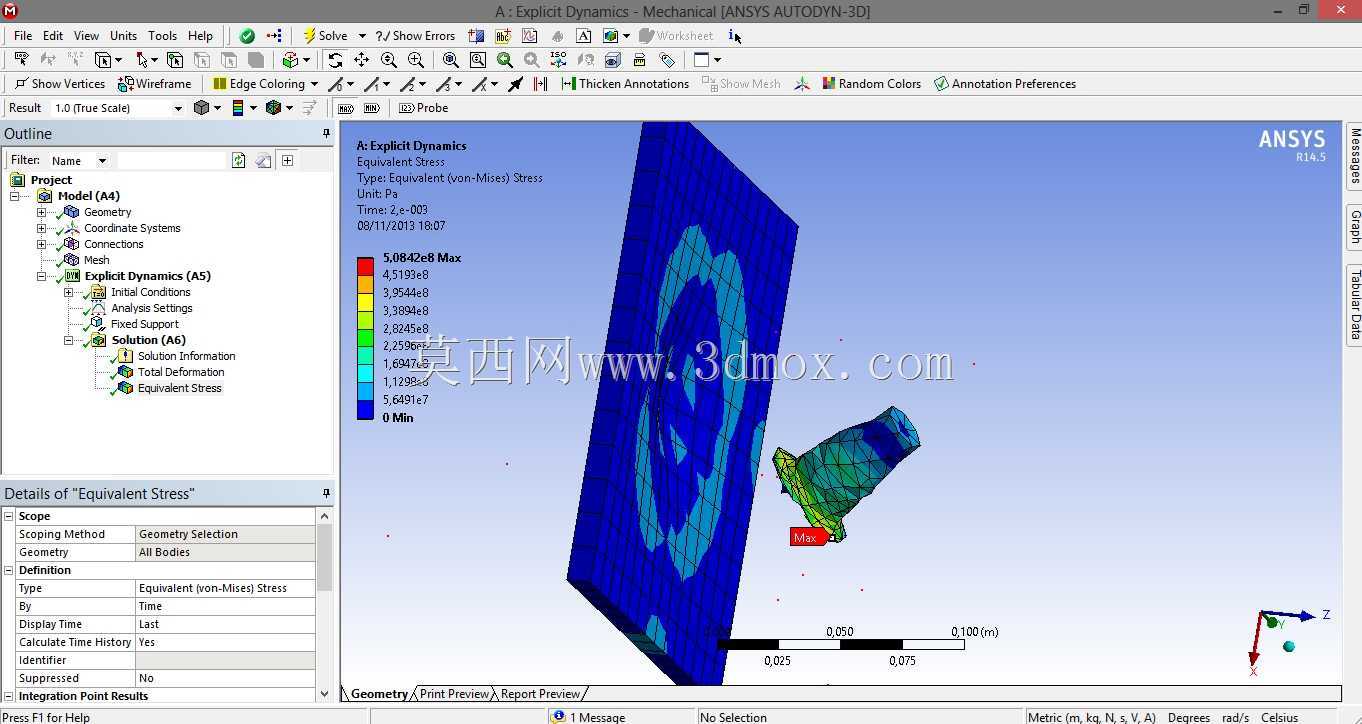

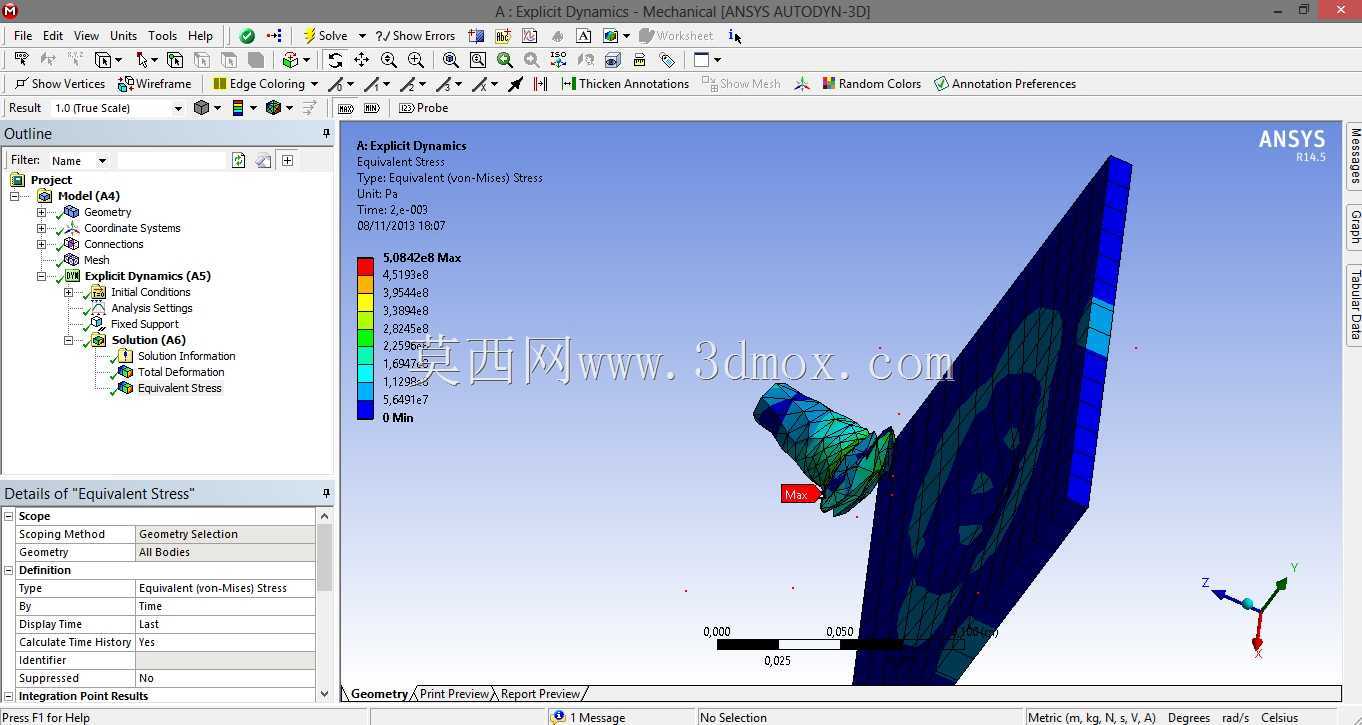

　　保证仿真工况的可复现性。该模型可直接用于显式动力学求解流程，计算结果可输出不同时刻的应力云图、塑性应变分布、接触力变化曲线，能够为防护装甲厚度设计、高速冲击设备的抗撞结构优化、弹药结构改进提供量化的参考依据，建模过程中严格遵循冲击动力学仿真的建模规范，几何特征无多余冗余面，各部件的装配关系清晰，可直接导入求解器完成前处理设置，无需额外进行几何修复工作。在实际工程应用中，这类仿真模型可大幅减少实物弹道试验的次数，降低研发阶段的耗材与时间成本，通过调整弹体初始速度、靶板材料参数、靶板厚度等变量，可快速完成多工况下的毁伤与防护性能对比，为结构设计迭代提供高效的验证手段。
