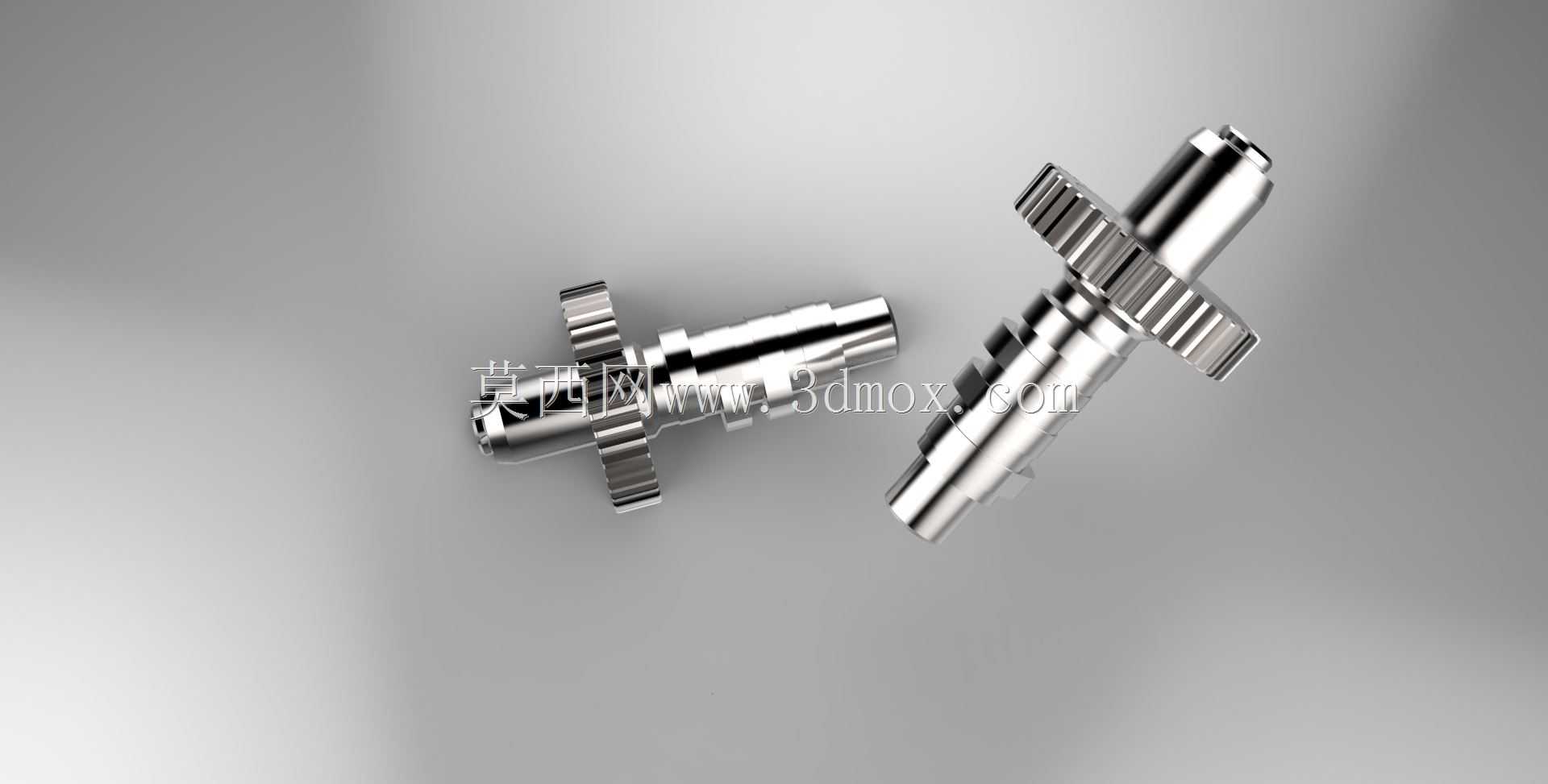

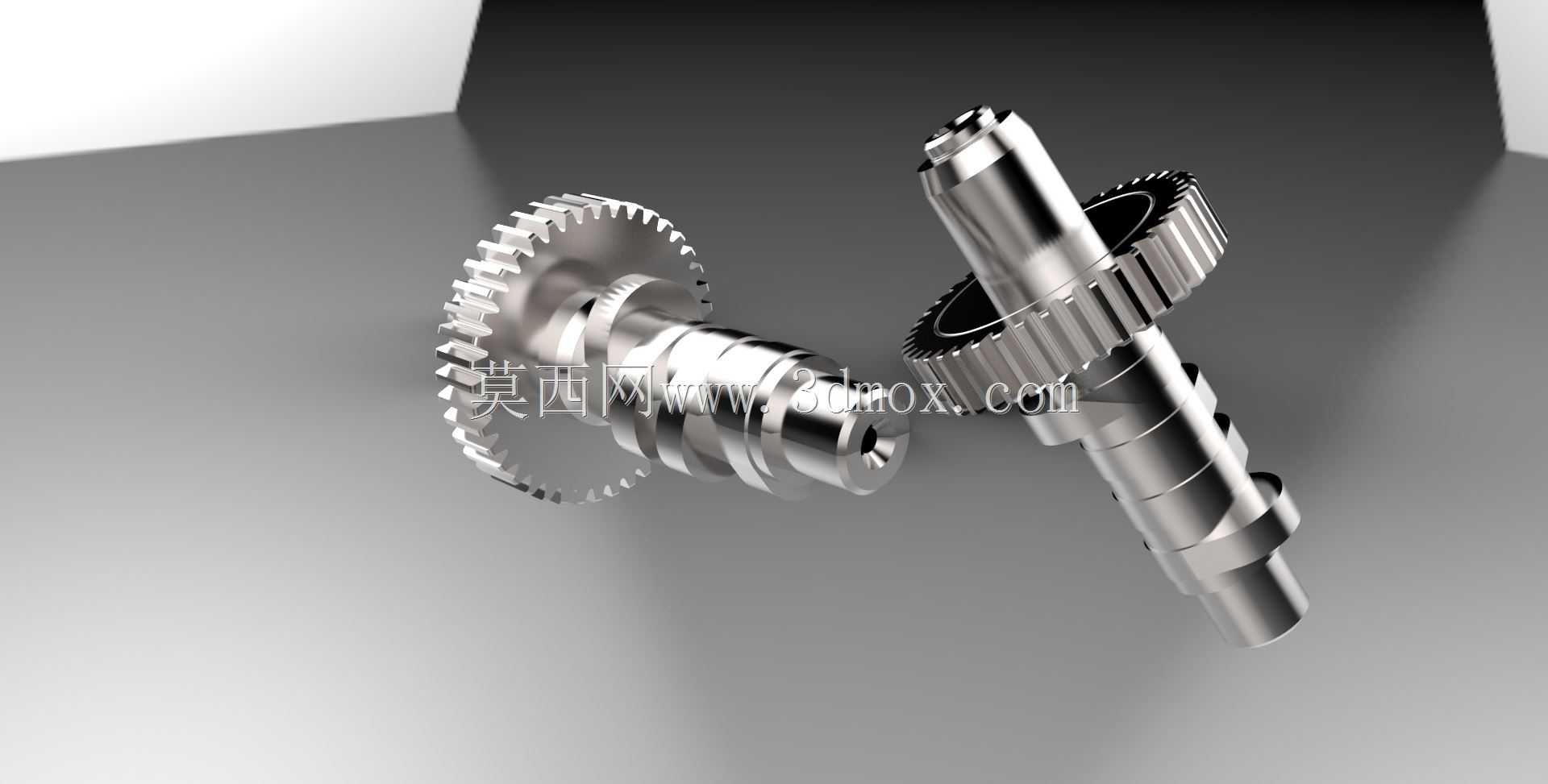

哈雷戴维森Evo摩托车发动机凸轮轴结构

在大排量巡航摩托车的动力系统中，凸轮轴是决定进排气时序、直接影响发动机动力输出特性的核心部件，这款适配哈雷戴维森Evo系列发动机的凸轮轴，完全遵循美式巡航车低扭优先的动力调校逻辑开展结构设计。不同于高转性能机型偏向高转速区间的凸轮升程与重叠角设定，该凸轮轴的型线设计重点优化2000-5000rpm常用巡航转速区间的气门开启时长与升程曲线，保证低转速下的进气充量效率，匹配V型双缸发动机的脉冲输出特性，让车辆在巡航状态下拥有更充沛的低扭响应，减少频繁换挡的操作强度，贴合长途巡航的使用场景。

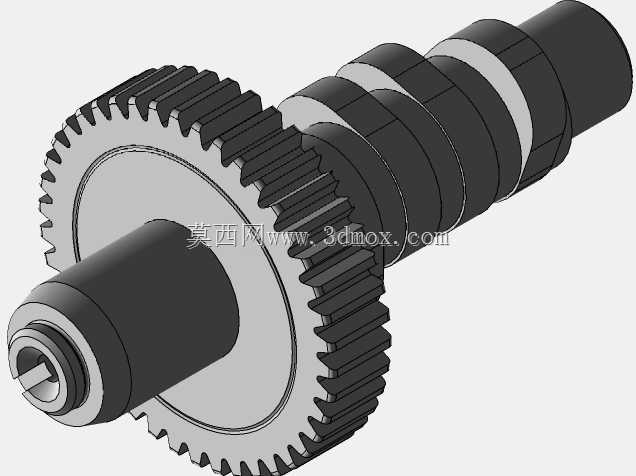

从结构设计来看，该部件集成了传动齿轮段、凸轮型线段、支撑轴颈三个核心功能段，一体加工的轴身采用阶梯轴结构，各轴颈的同轴度公差控制在0.01mm以内，保证高速运转时的动平衡表现，避免配气机构出现异常振动或磨损。集成在轴身的正时齿轮采用渐开线齿形，齿面经过硬化处理，与曲轴正时齿轮、中间传动齿轮的啮合间隙控制在0.05-0.12mm的合理区间，既保证传动精度，又预留热膨胀余量，避免高温工况下出现齿轮卡滞。凸轮型面的加工精度直接决定气门运动的平顺性，设计时针对气门弹簧的固有频率做了型线优化，避免凸轮驱动气门时出现弹簧共振，降低配气机构的冲击噪音与磨损速率。

安装边界方面，该凸轮轴的支撑轴颈尺寸完全匹配Evo发动机的凸轮轴座孔公差，轴端的定位结构与原厂发动机的止推片安装位完全适配，不需要对发动机箱体做任何改装即可完成装配。轴身的润滑油道开孔位置与发动机缸体的油道孔精准对齐，装配后可通过发动机压力润滑系统持续为凸轮型面、支撑轴颈、齿轮啮合面提供润滑油，降低运转摩擦阻力。不同于分体式凸轮轴的结构，该一体式设计减少了部件连接的累积误差，长期高负荷运转下的结构稳定性更强，能够承受大排量V缸发动机的大扭矩输出冲击，适配日常公路巡航、轻度改装动力升级等多种使用场景，在保证配气精度的同时，兼顾了部件的使用寿命与维护便利性。
