哈雷戴维森摩托车摇臂箱体结构设计

　　这款摇臂箱体是哈雷戴维森系列摩托发动机配气机构的核心承载构件，在整车动力系统中承担着多重关键作用。从实际装车场景来看，该部件安装于发动机缸盖上方区域，外部需要匹配整车外观覆盖件的安装点位，内部则要为摇臂轴、气门摇臂、相关润滑油路提供稳定的安装与防护空间，同时还要承受发动机工作过程中配气机构往复运动产生的振动、温度交变负荷，以及外界行驶过程中的泥水、粉尘侵蚀。

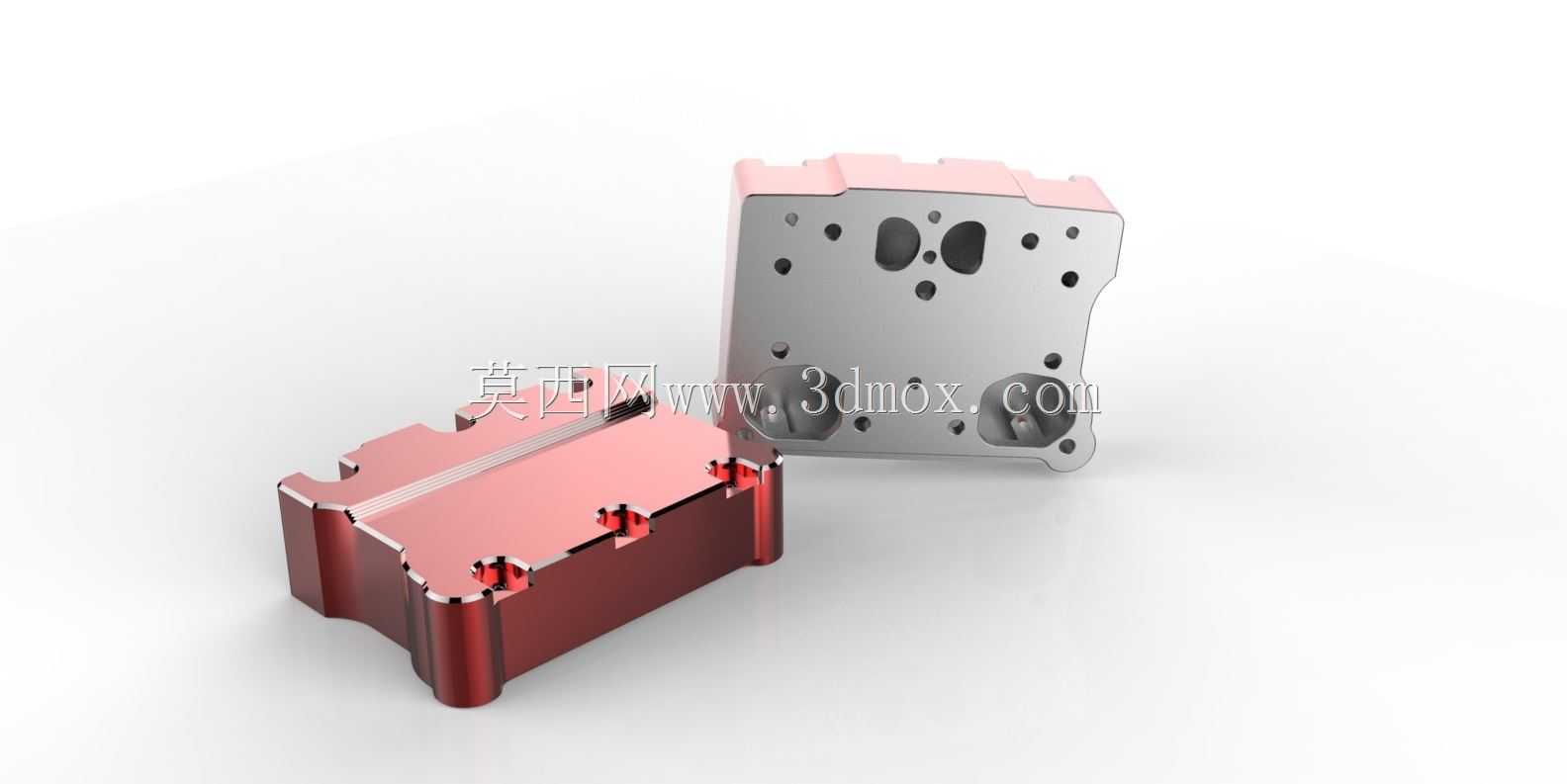

　　从功能特性层面拆解，该箱体采用分体式组合结构，分为上下两个配合壳体，结合面经过精密铣削加工，装配后可形成密闭的腔室，一方面可以储存配气机构润滑所需的机油，避免机油渗漏，另一方面可以隔绝外界杂质进入配气摩擦副，延长摇臂、气门顶杆等部件的使用寿命。箱体上分布的多组不同孔径的通孔，分别对应摇臂轴安装定位孔、固定螺栓过孔、润滑油道通孔、气门运动避让孔，每个孔位的位置度公差都经过严格校核，确保装配后摇臂的摆动行程符合配气相位设计要求，不会出现运动干涉。

　　设计过程中，首先需要匹配哈雷V型双缸发动机的缸盖安装边界，箱体底部的安装凸台位置、螺栓孔间距完全对应缸盖顶面的螺纹孔分布，保证装配时的贴合度，避免出现密封间隙。箱体的壁厚设计经过受力仿真优化，在摇臂轴支撑座、螺栓固定点位等受力集中区域做了局部加厚处理，非受力区域则适当减薄，在保证结构强度、抗变形能力的前提下尽可能控制部件重量，符合摩托车轻量化的设计方向。上下壳体的结合面设计有密封胶槽，装配时填充密封胶即可实现可靠密封，无需额外加装密封衬垫，减少了装配工序与配件数量。

　　外形尺寸方面，该箱体整体轮廓适配哈雷经典车型的发动机上部空间，边缘做了圆弧过渡处理，既避免了尖锐棱角带来的装配安全隐患，也能和整车复古硬朗的外观风格相匹配。箱体外侧的凸起结构一方面是内部油路、安装座的结构延伸，另一方面也起到了加强筋的作用，提升了箱体整体的抗振性能，在发动机长期高频振动的工作环境下，不会出现壳体开裂、固定点位松动的问题。

　　在实际维修与配件替换场景中，该箱体的安装定位设计具备良好的互换性，只要对应型号的哈雷车型，无需额外修配即可直接装车使用，孔位对位精度可以保证摇臂机构的初始安装位置符合设计要求，减少维修后的配气调整工作量。箱体内部的腔室容积经过精确计算，既可以满足摇臂摆动的空间需求，也能储存足够的润滑油，保证发动机工作时摇臂轴、摇臂摩擦面可以得到持续的飞溅润滑，降低配气机构的工作磨损。

　　从建模逻辑来看，该结构先通过草绘绘制箱体的整体外轮廓与内部腔室的截面形状，通过拉伸、切除命令生成基础实体，再对各个安装点位、孔位、加强结构进行细节特征添加，最后对所有锐边做倒角处理，对结合面、安装面做精度特征标注，完全符合实际加工的工艺要求，生成的三维模型可以直接导入加工编程软件，用于箱体的数控铣削加工工序，也可以用于装配仿真验证，检查该部件与周边缸盖、气门、覆盖件的装配间隙是否合理，提前规避实际生产装配中可能出现的干涉问题。
